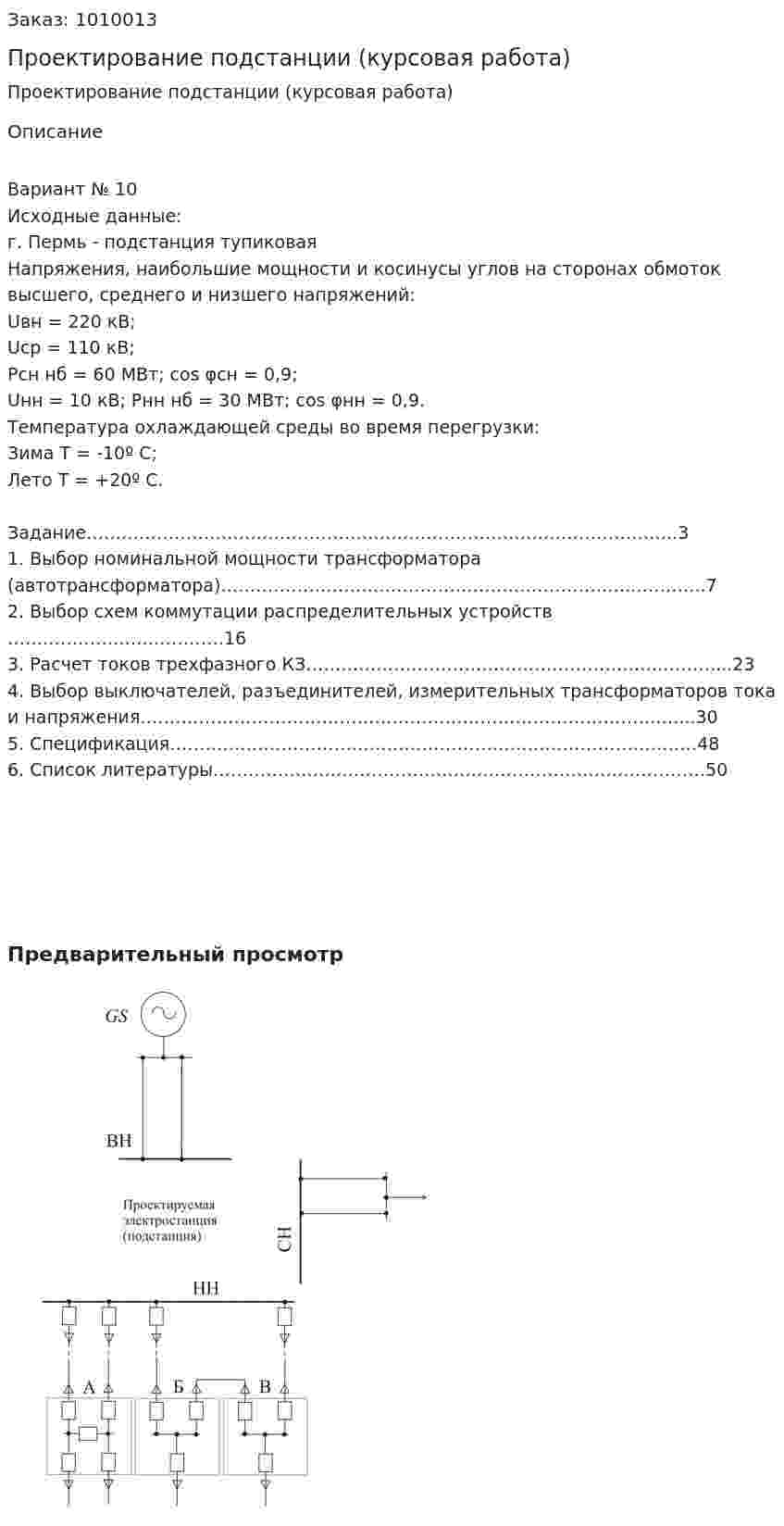

Проектирование подстанции (курсовая работа)

Вариант № 10
Исходные данные:
г. Пермь - подстанция тупиковая
Напряжения, наибольшие мощности и косинусы углов на сторонах обмоток высшего, среднего и низшего напряжений:
Uвн = 220 кВ;
Uср = 110 кВ; Pсн нб = 60 МВт; cos φсн = 0,9;
Uнн = 10 кВ; Pнн нб = 30 МВт; cos φнн = 0,9.
Температура охлаждающей среды во время перегрузки:
Зима Т = -10º С;
Лето Т = +20º С.

Задание………………………………………………………………………………………..3
1. Выбор номинальной мощности трансформатора (автотрансформатора)……………………………………………………………...………..7
2. Выбор схем коммутации распределительных устройств ………………….……………16
3. Расчет токов трехфазного КЗ…………………………………………………….………...23
4. Выбор выключателей, разъединителей, измерительных трансформаторов тока и напряжения.…………………………………………………………………………….…...30
5. Спецификация………………………………………………………………………………48
6. Список литературы…………………………………………………………………………50

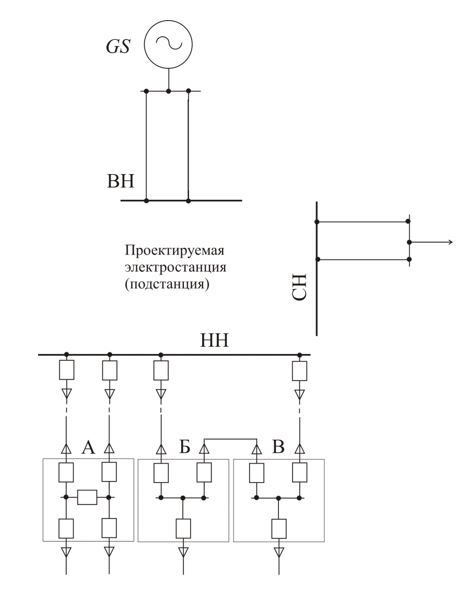

Предварительный просмотр
