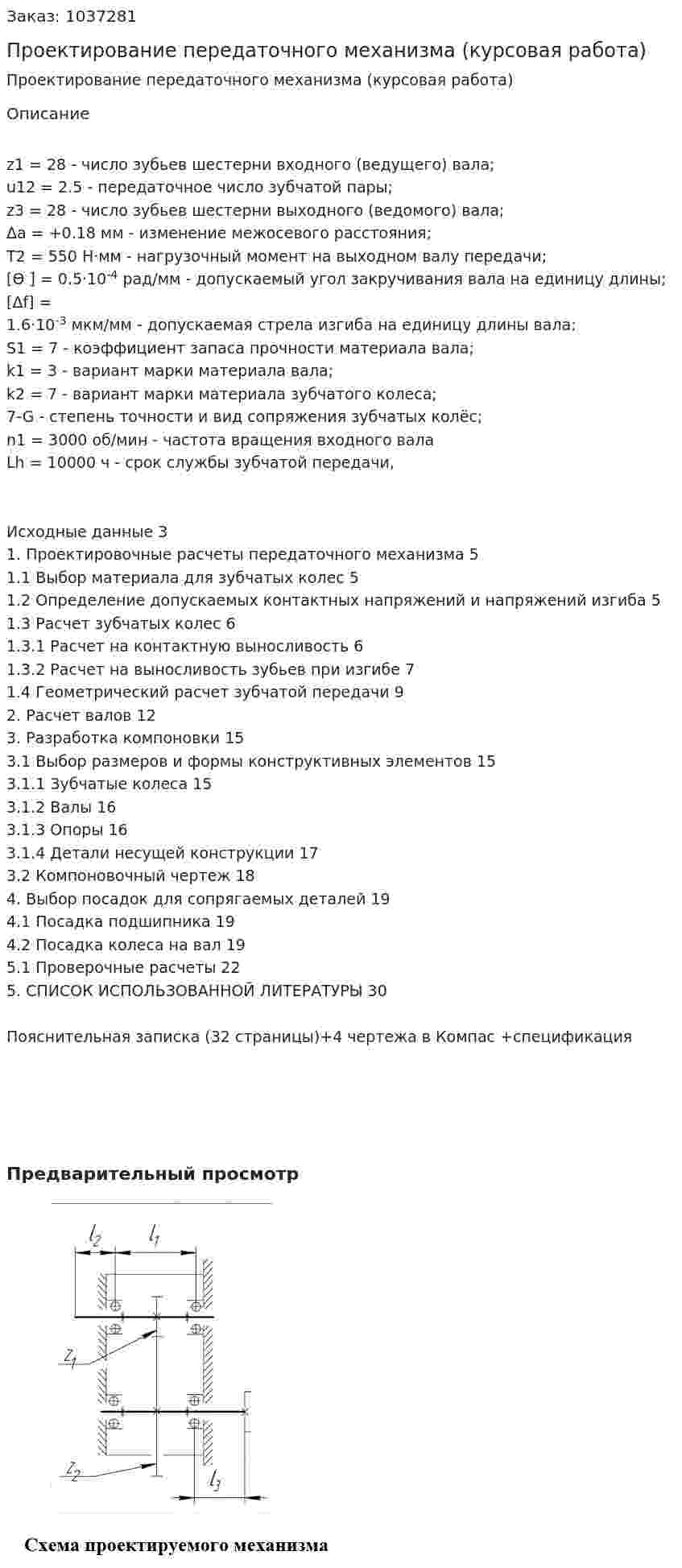

Проектирование передаточного механизма (курсовая работа)

z1 = 28 - число зубьев шестерни входного (ведущего) вала;
u12 = 2.5 - передаточное число зубчатой пары;
z3 = 28 - число зубьев шестерни выходного (ведомого) вала;
Δa = +0.18 мм - изменение межосевого расстояния;
T2 = 550 Н·мм - нагрузочный момент на выходном валу передачи;
[ϴ ] = 0.5·10^-4 рад/мм - допускаемый угол закручивания вала на единицу длины;
[Δf] = 1.6·10^-3 мкм/мм - допускаемая стрела изгиба на единицу длины вала:
S1 = 7 - коэффициент запаса прочности материала вала;
k1 = 3 - вариант марки материала вала;
k2 = 7 - вариант марки материала зубчатого колеса;
7-G - степень точности и вид сопряжения зубчатых колёс;
n1 = 3000 об/мин - частота вращения входного вала
Lh = 10000 ч - срок службы зубчатой передачи,


Исходные данные 3
1. Проектировочные расчеты передаточного механизма 5
1.1 Выбор материала для зубчатых колес 5
1.2 Определение допускаемых контактных напряжений и напряжений изгиба 5
1.3 Расчет зубчатых колес 6
1.3.1 Расчет на контактную выносливость 6
1.3.2 Расчет на выносливость зубьев при изгибе 7
1.4 Геометрический расчет зубчатой передачи 9
2. Расчет валов 12
3. Разработка компоновки 15
3.1 Выбор размеров и формы конструктивных элементов 15
3.1.1 Зубчатые колеса 15
3.1.2 Валы 16
3.1.3 Опоры 16
3.1.4 Детали несущей конструкции 17
3.2 Компоновочный чертеж 18
4. Выбор посадок для сопрягаемых деталей 19
4.1 Посадка подшипника 19
4.2 Посадка колеса на вал 19
5.1 Проверочные расчеты 22
5. СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 30

Пояснительная записка (32 страницы)+4 чертежа в Компас +спецификация

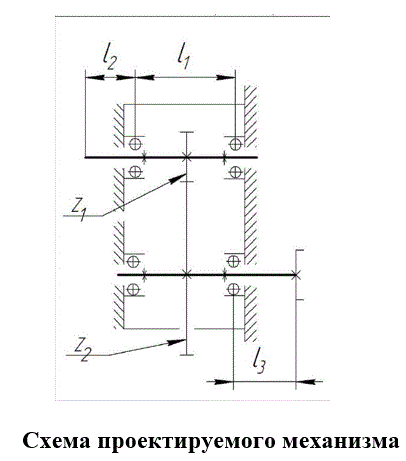

Предварительный просмотр
