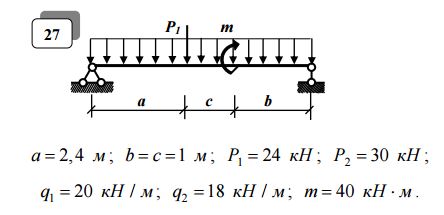

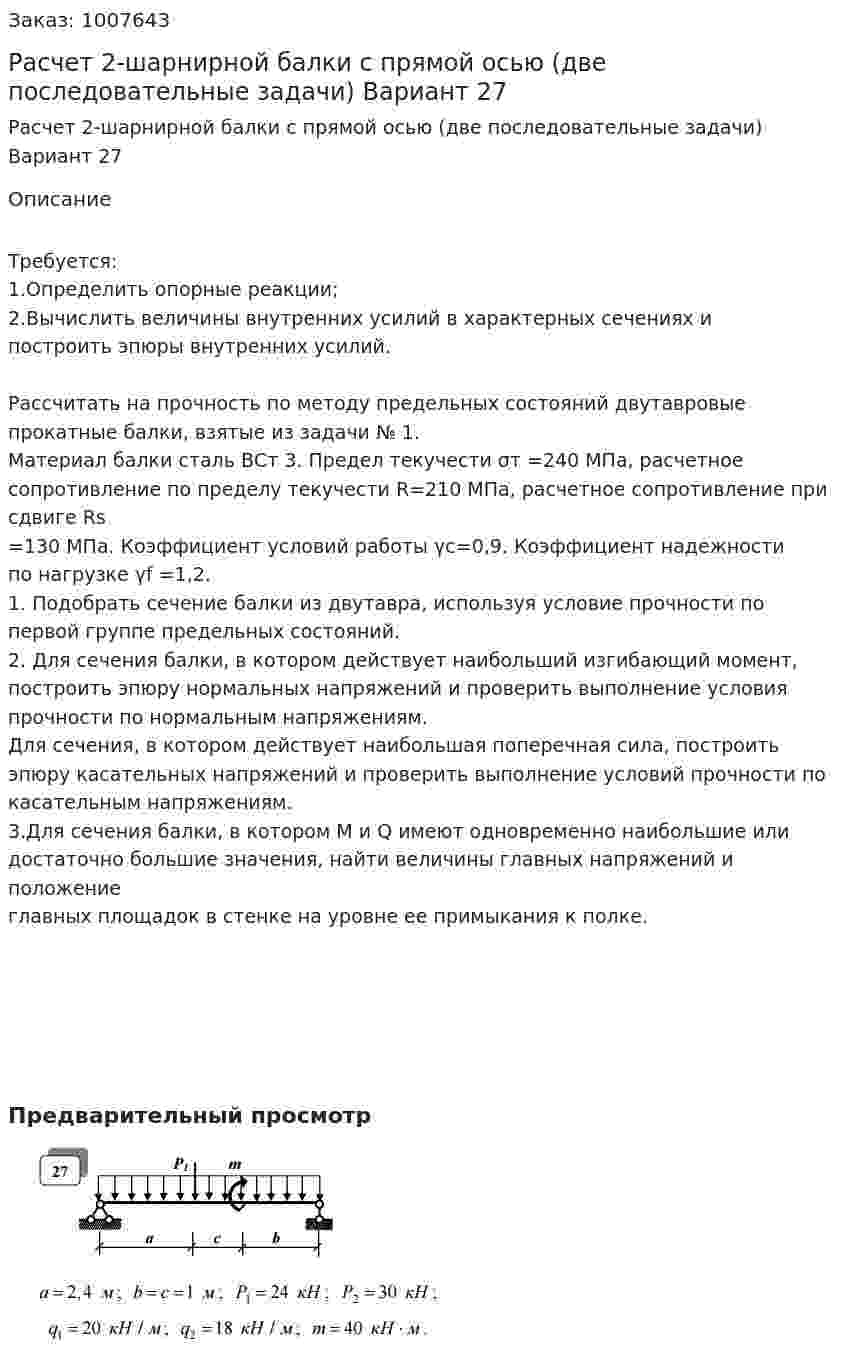

Расчет 2-шарнирной балки с прямой осью (две последовательные задачи) Вариант 27

Требуется:
1.Определить опорные реакции;
2.Вычислить величины внутренних усилий в характерных сечениях и
построить эпюры внутренних усилий.

Рассчитать на прочность по методу предельных состояний двутавровые
прокатные балки, взятые из задачи № 1.
Материал балки сталь ВСт 3. Предел текучести σт =240 МПа, расчетное
сопротивление по пределу текучести R=210 МПа, расчетное сопротивление при
сдвиге Rs =130 МПа. Коэффициент условий работы γс=0,9. Коэффициент надежности
по нагрузке γf =1,2.
1. Подобрать сечение балки из двутавра, используя условие прочности по
первой группе предельных состояний.
2. Для сечения балки, в котором действует наибольший изгибающий момент,
построить эпюру нормальных напряжений и проверить выполнение условия
прочности по нормальным напряжениям.
Для сечения, в котором действует наибольшая поперечная сила, построить
эпюру касательных напряжений и проверить выполнение условий прочности по
касательным напряжениям.
3.Для сечения балки, в котором M и Q имеют одновременно наибольшие или
достаточно большие значения, найти величины главных напряжений и положение
главных площадок в стенке на уровне ее примыкания к полке.

Предварительный просмотр
