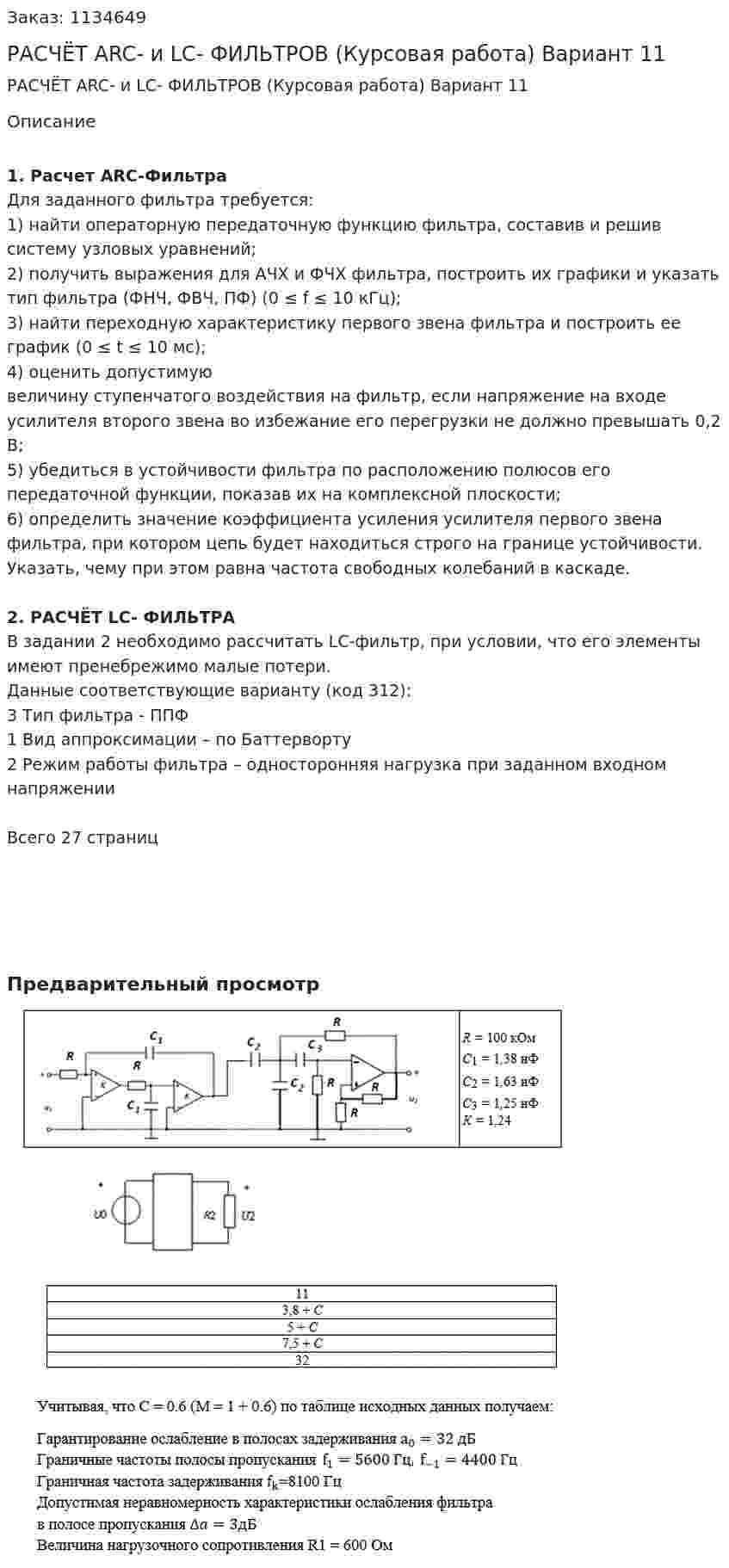

РАСЧЁТ ARC- и LC- ФИЛЬТРОВ (Курсовая работа) Вариант 11

1. Расчет ARC-Фильтра
Для заданного фильтра требуется:
1) найти операторную передаточную функцию фильтра, составив и решив систему узловых уравнений;
2) получить выражения для АЧХ и ФЧХ фильтра, построить их графики и указать тип фильтра (ФНЧ, ФВЧ, ПФ) (0 ≤ f ≤ 10 кГц);
3) найти переходную характеристику первого звена фильтра и построить ее график (0 ≤ t ≤ 10 мc);
4) оценить допустимую величину ступенчатого воздействия на фильтр, если напряжение на входе усилителя второго звена во избежание его перегрузки не должно превышать 0,2 В;
5) убедиться в устойчивости фильтра по расположению полюсов его передаточной функции, показав их на комплексной плоскости;
6) определить значение коэффициента усиления усилителя первого звена фильтра, при котором цепь будет находиться строго на границе устойчивости. Указать, чему при этом равна частота свободных колебаний в каскаде.

2. РАСЧЁТ LC- ФИЛЬТРА
В задании 2 необходимо рассчитать LC-фильтр, при условии, что его элементы имеют пренебрежимо малые потери.
Данные соответствующие варианту (код 312):
3 Тип фильтра - ППФ
1 Вид аппроксимации – по Баттерворту
2 Режим работы фильтра – односторонняя нагрузка при заданном входном напряжении

Всего 27 страниц

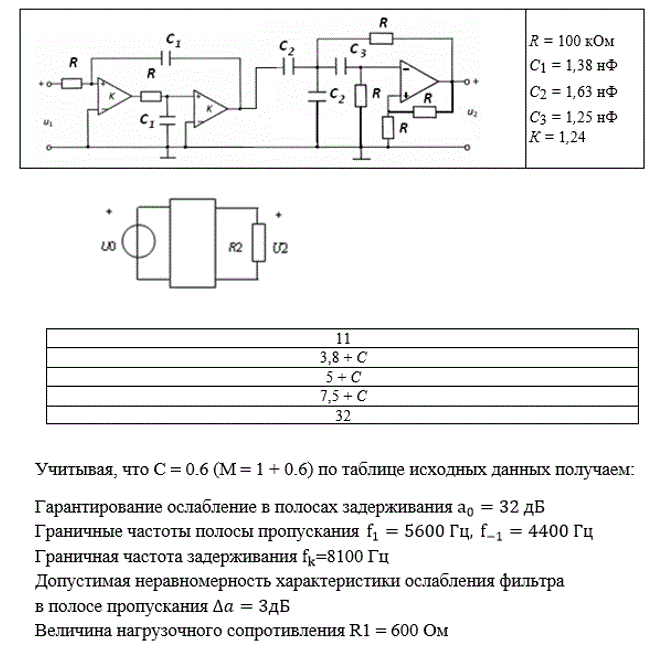

Предварительный просмотр
