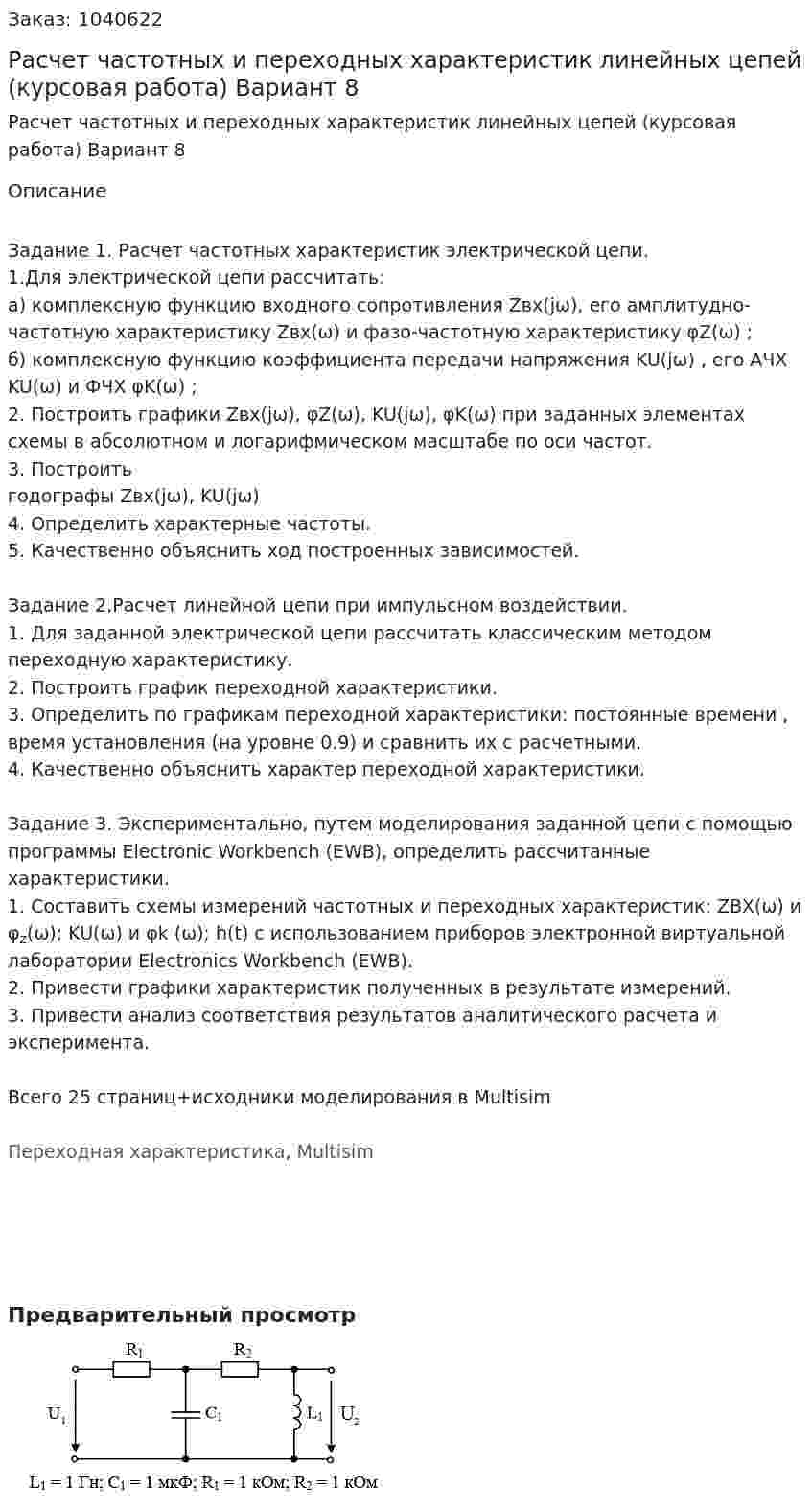

Расчет частотных и переходных характеристик линейных цепей (курсовая работа) Вариант 8

Задание 1. Расчет частотных характеристик электрической цепи.
1.Для электрической цепи рассчитать:
а) комплексную функцию входного сопротивления Zвх(jω), его амплитудно-частотную характеристику Zвх(ω) и фазо-частотную характеристику φΖ(ω) ;
б) комплексную функцию коэффициента передачи напряжения KU(jω) , его АЧХ KU(ω) и ФЧХ φK(ω) ;
2. Построить графики Zвх(jω), φΖ(ω), KU(jω), φK(ω) при заданных элементах схемы в абсолютном и логарифмическом масштабе по оси частот.
3. Построить годографы Zвх(jω), KU(jω)
4. Определить характерные частоты.
5. Качественно объяснить ход построенных зависимостей.

Задание 2.Расчет линейной цепи при импульсном воздействии.
1. Для заданной электрической цепи рассчитать классическим методом переходную характеристику.
2. Построить график переходной характеристики.
3. Определить по графикам переходной характеристики: постоянные времени , время установления (на уровне 0.9) и сравнить их с расчетными.
4. Качественно объяснить характер переходной характеристики.

Задание 3. Экспериментально, путем моделирования заданной цепи с помощью программы Electronic Workbench (EWB), определить рассчитанные характеристики.
1. Составить схемы измерений частотных и переходных характеристик: ZВХ(ω) и φ_z(ω); KU(ω) и φk (ω); h(t) с использованием приборов электронной виртуальной лаборатории Electronics Workbench (EWB).
2. Привести графики характеристик полученных в результате измерений.
3. Привести анализ соответствия результатов аналитического расчета и эксперимента.

Всего 25 страниц+исходники моделирования в Multisim

Переходная характеристика, Multisim

Предварительный просмотр
