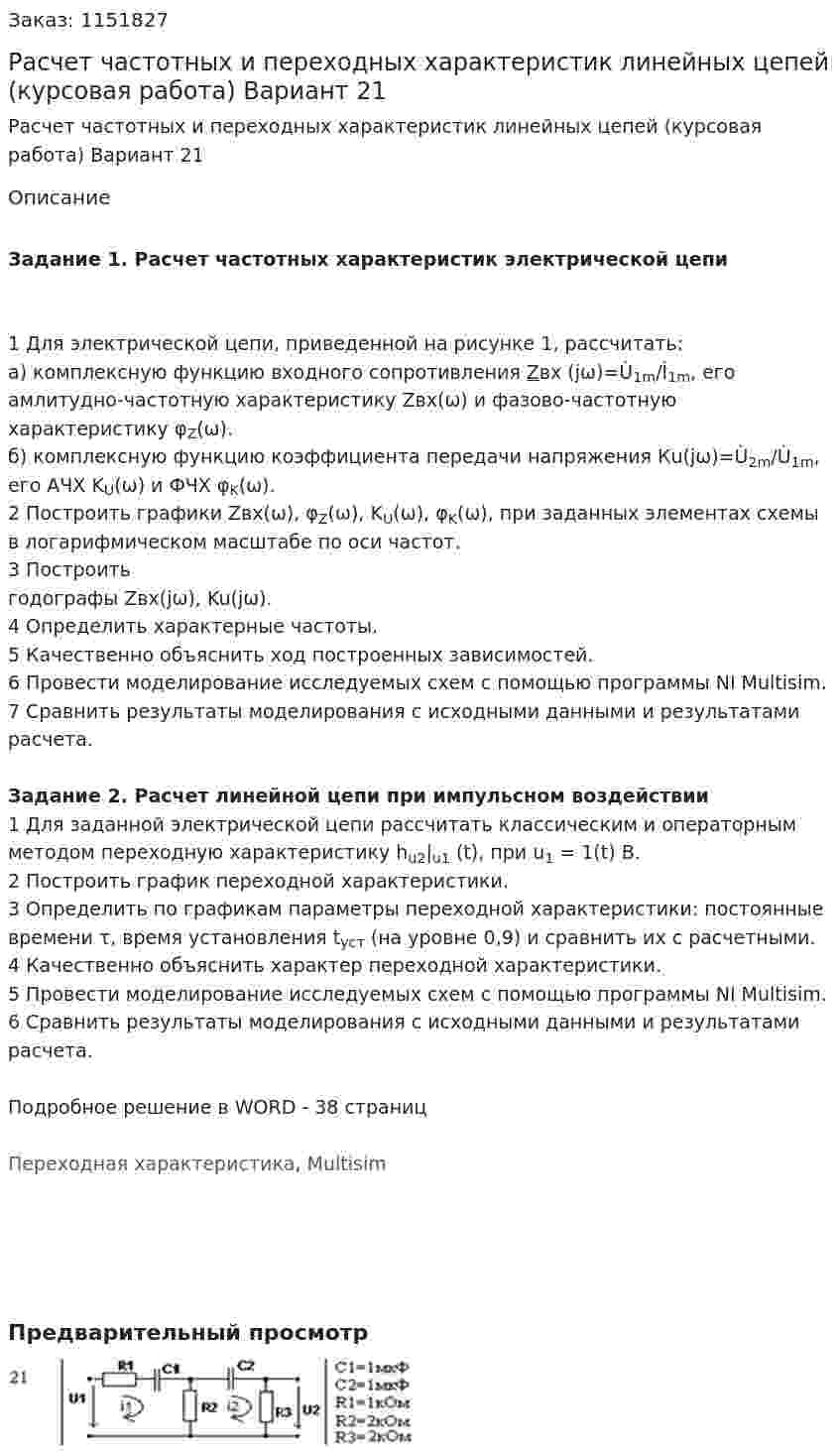

Расчет частотных и переходных характеристик линейных цепей (курсовая работа) Вариант 21

Задание 1. Расчет частотных характеристик электрической цепи


1 Для электрической цепи, приведенной на рисунке 1, рассчитать:
а) комплексную функцию входного сопротивления Zвх (jω)=Ù_1m/Ì_1m, его амлитудно-частотную характеристику Zвх(ω) и фазово-частотную характеристику φ_Z(ω).
б) комплексную функцию коэффициента передачи напряжения Кu(jω)=Ù_2m/Ù_1m, его АЧХ K_U(ω) и ФЧХ φ_K(ω).
2 Построить графики Zвх(ω), φ_Z(ω), K_U(ω), φ_K(ω), при заданных элементах схемы в логарифмическом масштабе по оси частот.
3 Построить годографы Zвх(jω), Ku(jω).
4 Определить характерные частоты.
5 Качественно объяснить ход построенных зависимостей.
6 Провести моделирование исследуемых схем с помощью программы NI Multisim.
7 Сравнить результаты моделирования с исходными данными и результатами расчета.

Задание 2. Расчет линейной цепи при импульсном воздействии
1 Для заданной электрической цепи рассчитать классическим и операторным методом переходную характеристику h_u2|_u1 (t), при u₁ = 1(t) B.
2 Построить график переходной характеристики.
3 Определить по графикам параметры переходной характеристики: постоянные времени τ, время установления t_уст (на уровне 0,9) и сравнить их с расчетными.
4 Качественно объяснить характер переходной характеристики.
5 Провести моделирование исследуемых схем с помощью программы NI Multisim.
6 Сравнить результаты моделирования с исходными данными и результатами расчета.

Подробное решение в WORD - 38 страниц

Переходная характеристика, Multisim

Предварительный просмотр
