Расчет частотных и переходных характеристик линейных цепей (курсовая работа) Вариант 10

ЗАДАНИЕ 1. Расчет частотных характеристик электрической цепи.
1. Для электрической цепи представленной в табл.3.2, (схему своего варианта разместить на листе задания) в соответствии с номером своего варианта, рассчитать:
а) комплексную функцию входного сопротивления ZВХ(jω), его амлитудно - частотную характеристику ZВХ(ω) и фазово-частотную характеристику φZ(ω).
б) комплексную функцию коэффициента передачи напряжения KU(jω), его АЧХ KU(ω) и ФЧХ φк(ω).
2. Построить графики ZВХ(ω), φz(ω), KU(ω), ωк(ω), при заданных элементах схемы в абсолютном и логарифмическом масштабе по оси частот.
3. Построить годографы ZВХ(jω), KU(jω).
4. Определить характерные частоты.
5. Качественно объяснить ход построенных зависимостей.

ЗАДАНИЕ 2. Расчет линейной цепи при импульсном воздействии.
1. Для заданной электрической цепи рассчитать классическим и операторным методом переходную характеристику.
2. Построить график переходной характеристики.
3. Определить по графикам параметры переходной характеристики: постоянные времени, время установления tуст (на уровне 0,9) и сравнить их с расчетными.
4. Качественно объяснить характер переходной характеристики.

ЗАДАНИЕ 3. Экспериментально, путем моделирования заданной цепи с помощью программы Electronics Workbench (EWB), определить рассчитанные характеристики.
1. Составить схемы измерений частотных и переходных характеристик: ZВХ(ω) и φz(ω); KU(ω) и φk (ω); h(t) с использованием приборов электронной виртуальной лаборатории Electronics Workbench (EWB).
2. Привести графики характеристик полученных в результате измерений.
3. Привести анализ соответствия результатов аналитического расчета и эксперимента.
Дано
L=1 Гн;
C1=1 мкФ;
R1=1·10³ Ом;
R2=1·10³ Ом;

Подробное решение в WORD (19 страниц)+файл Mathcad+файлы моделирования EWB

Electronics WorkBench

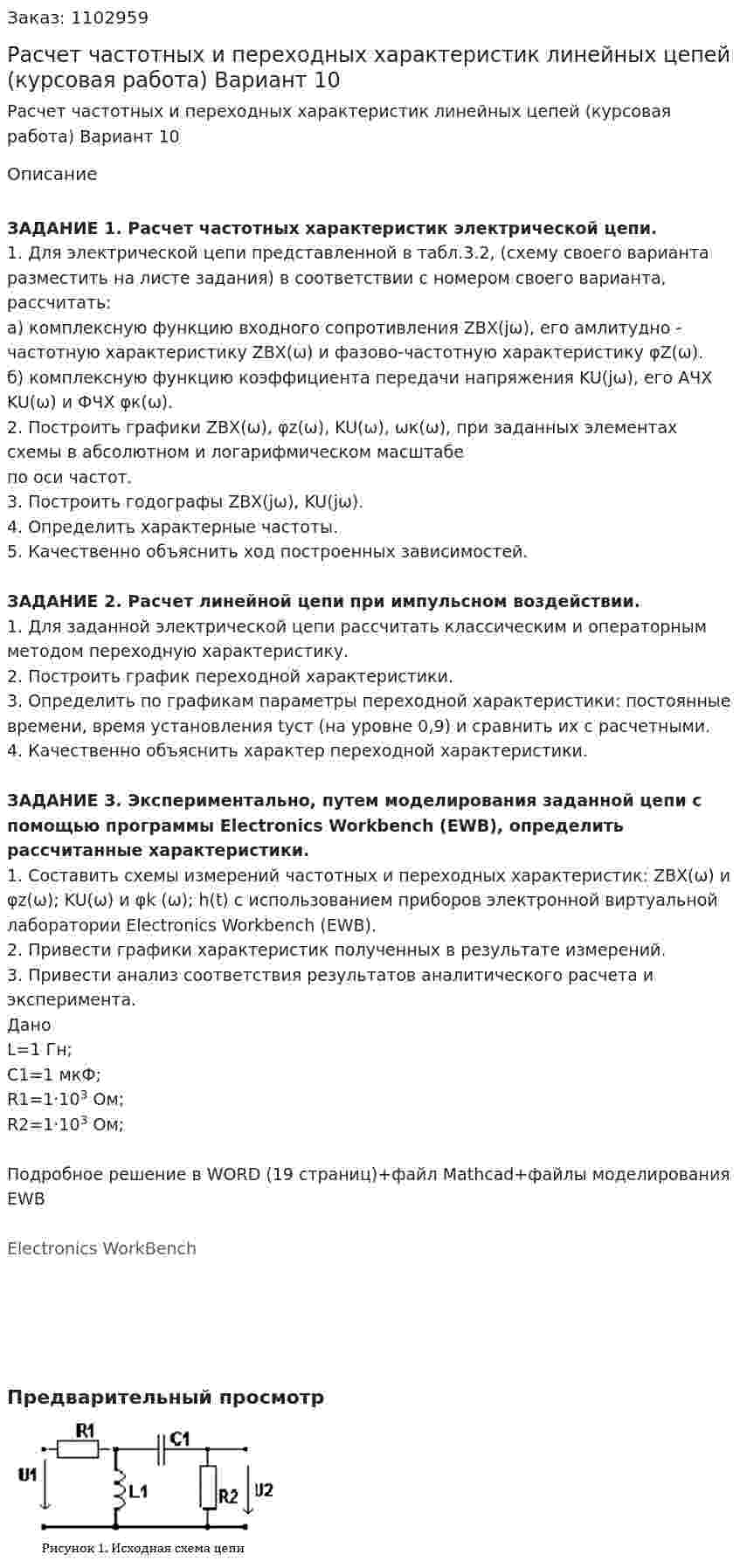

Предварительный просмотр
