Расчет частотных и переходных характеристик линейных цепей (курсовая работа)

Вариант 6
L₁=10 мГн
L₂=100 мГн
R₁=100 Ом
R₂=1 кОм

Задание 1. Расчет частотных характеристик электрической цепи.
1.Для электрической цепи рассчитать:
а) комплексную функцию входного сопротивления Z_вх(jω), его амплитудно-частотную характеристику Z_вх(ω) и фазо-частотную характеристику φ_Ζ(ω) ;
б) комплексную функцию коэффициента передачи напряжения K_U(jω) , его АЧХ K_U(ω) и ФЧХ φ_K(ω) ;
2. Построить графики Z_вх(jω), φ_Ζ(ω), K_U(jω), φ_K(ω) при заданных элементах схемы в абсолютном и логарифмическом масштабе по оси частот.
3. Построить годографы Z_вх(jω), K_U(jω)
4. Определить характерные частоты.
5. Качественно объяснить ход построенных зависимостей.

Задание 2.Расчет линейной цепи при импульсном воздействии.
1. Для заданной электрической цепи рассчитать классическим методом переходную характеристику.
2. Построить график переходной характеристики.
3. Определить по графикам переходной характеристики: постоянные времени , время установления (на уровне 0.9) и сравнить их с расчетными.
4. Качественно объяснить характер переходной характеристики.
5. Считая, что входной сигнал – прямоугольный импульс с амплитудой Е и длительностью t_U=(τ)_MAX, записать выражение для выходного сигнала и построить его график

Задание 3. Экспериментально, путем моделирования заданной цепи с помощью программы Electronic Workbench (EWB), определить рассчитанные характеристики.
1. Составить схемы измерений частотных и переходных характеристик с использованием приборов виртуальной лаборатории EWB.
2. Привести графики характеристик, полученных в результате измерений.
3. Привести анализ соответствия результатов аналитического расчета и эксперимента

Всего 18 страниц

Переходная характеристика, Electronics WorkBench

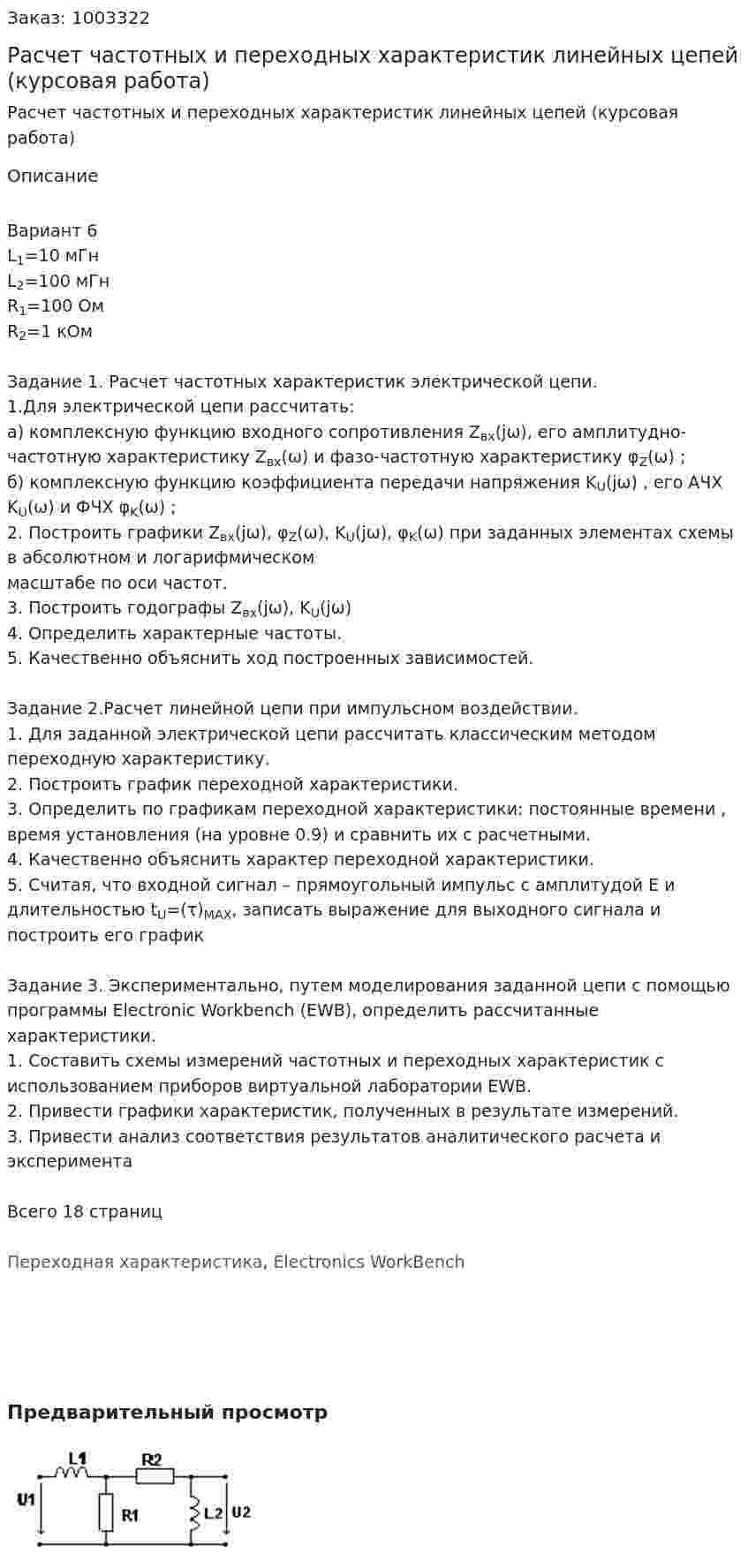

Предварительный просмотр
