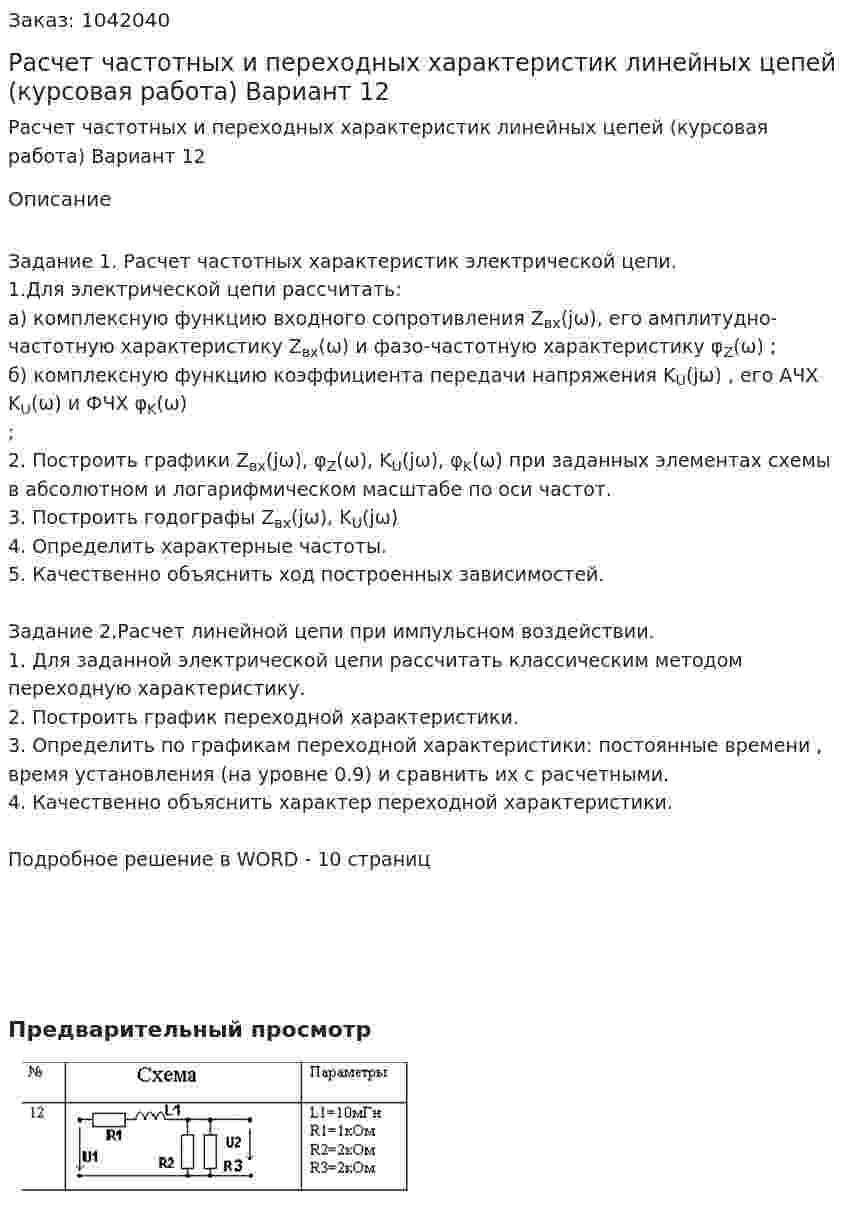

Расчет частотных и переходных характеристик линейных цепей (курсовая работа) Вариант 12

Задание 1. Расчет частотных характеристик электрической цепи.
1.Для электрической цепи рассчитать:
а) комплексную функцию входного сопротивления Z_вх(jω), его амплитудно-частотную характеристику Z_вх(ω) и фазо-частотную характеристику φ_Ζ(ω) ;
б) комплексную функцию коэффициента передачи напряжения K_U(jω) , его АЧХ K_U(ω) и ФЧХ φ_K(ω) ;
2. Построить графики Z_вх(jω), φ_Ζ(ω), K_U(jω), φ_K(ω) при заданных элементах схемы в абсолютном и логарифмическом масштабе по оси частот.
3. Построить годографы Z_вх(jω), K_U(jω)
4. Определить характерные частоты.
5. Качественно объяснить ход построенных зависимостей.

Задание 2.Расчет линейной цепи при импульсном воздействии.
1. Для заданной электрической цепи рассчитать классическим методом переходную характеристику.
2. Построить график переходной характеристики.
3. Определить по графикам переходной характеристики: постоянные времени , время установления (на уровне 0.9) и сравнить их с расчетными.
4. Качественно объяснить характер переходной характеристики.

Подробное решение в WORD - 10 страниц

Предварительный просмотр
