Расчет частотных и переходных характеристик линейных цепей (курсовая работа)

Задание 1. Расчет частотных характеристик электрической цепи.
1.Для электрической цепи рассчитать:
а) комплексную функцию входного сопротивления Zвх(jω), его амплитудно-частотную характеристику Zвх(ω) и фазо-частотную характеристику φΖ(ω) ;
б) комплексную функцию коэффициента передачи напряжения KU(jω) , его АЧХ KU(ω) и ФЧХ φK(ω) ;
2. Построить графики Zвх(jω), φΖ(ω), KU(jω), φK(ω) при заданных элементах схемы в абсолютном и логарифмическом масштабе по оси частот.
3. Построить годографы Zвх(jω), KU(jω)
4. Определить характерные частоты.
5. Качественно объяснить ход построенных зависимостей.

Задание 2.Расчет линейной цепи при импульсном воздействии.
1. Для заданной электрической цепи рассчитать классическим и операторным методом переходную характеристику.
2. Построить график переходной характеристики.
3. Определить по графикам переходной характеристики: постоянные времени , время установления (на уровне 0.9) и сравнить их с расчетными.
4. Качественно объяснить характер переходной характеристики.
5. Считая, что входной сигнал прямоугольный импульс с амплитудой Е и длительностью t={τ}мах , записать выражение для выходного сигнала и построить его график.

Подробное решение в WORD - 22 страницы+ исходники моделирования в Multisim

Операторный метод, Классический метод, Переходная характеристика, Multisim

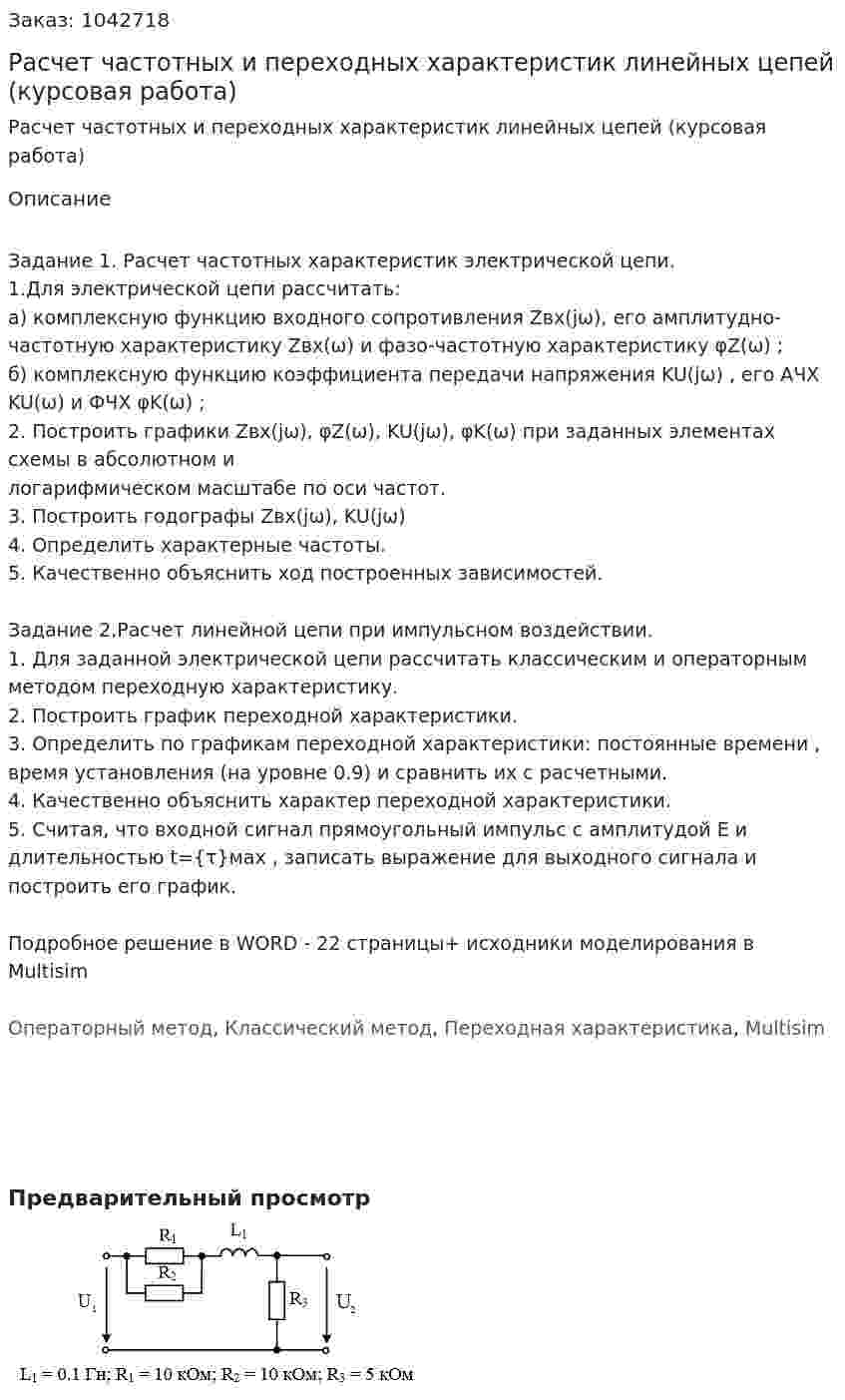

Предварительный просмотр
