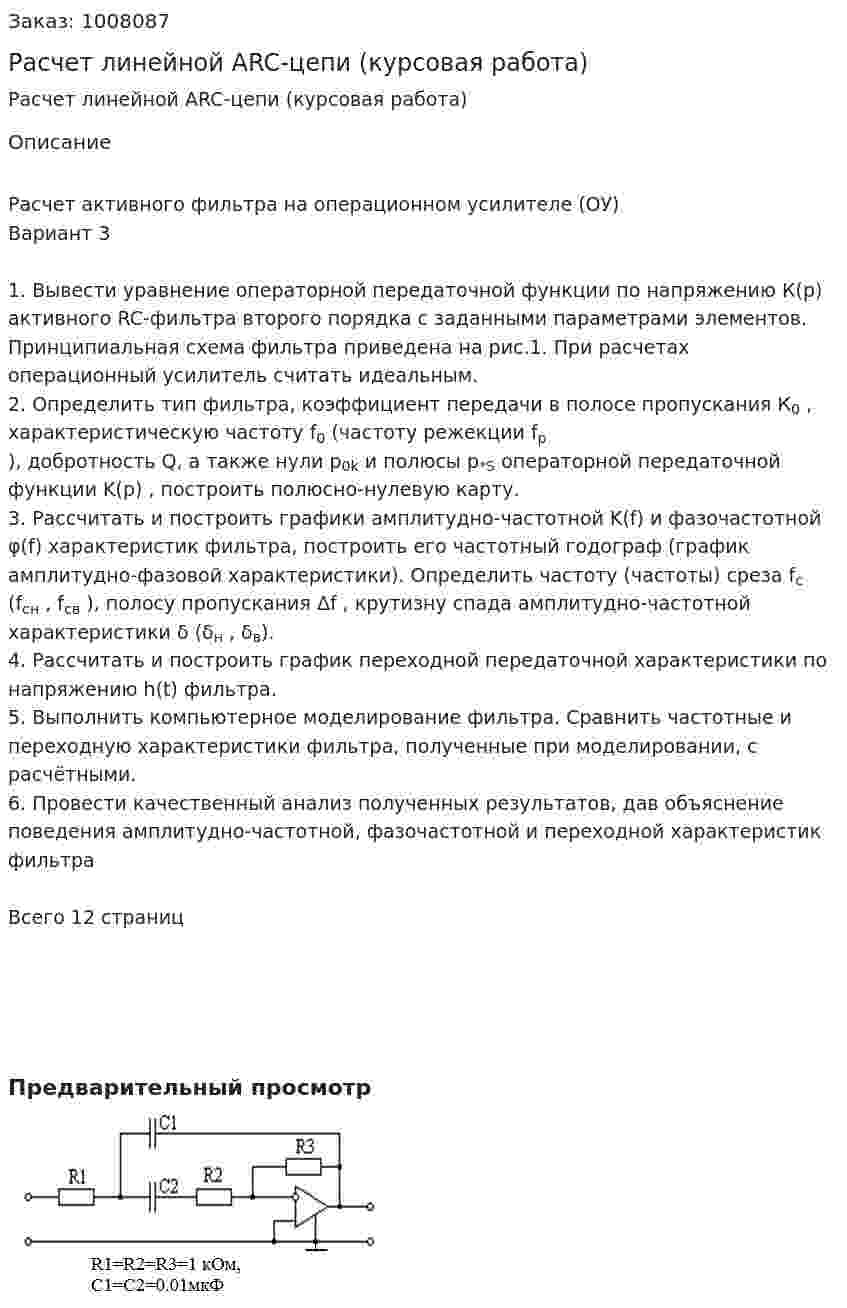

Расчет линейной АRC-цепи (курсовая работа)

Расчет активного фильтра на операционном усилителе (ОУ)
Вариант 3

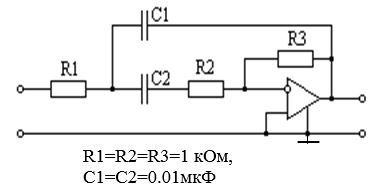

1. Вывести уравнение операторной передаточной функции по напряжению К(р) активного RC-фильтра второго порядка с заданными параметрами элементов. Принципиальная схема фильтра приведена на рис.1. При расчетах операционный усилитель считать идеальным.
2. Определить тип фильтра, коэффициент передачи в полосе пропускания К₀ , характеристическую частоту f₀ (частоту режекции f_р ), добротность Q, а также нули p_0k и полюсы p_*S операторной передаточной функции K(p) , построить полюсно-нулевую карту.
3. Рассчитать и построить графики амплитудно-частотной K(f) и фазочастотной φ(f) характеристик фильтра, построить его частотный годограф (график амплитудно-фазовой характеристики). Определить частоту (частоты) среза f_c (f_сн , f_св ), полосу пропускания Δf , крутизну спада амплитудно-частотной характеристики δ (δ_н , δ_в).
4. Рассчитать и построить график переходной передаточной характеристики по напряжению h(t) фильтра.
5. Выполнить компьютерное моделирование фильтра. Сравнить частотные и переходную характеристики фильтра, полученные при моделировании, с расчётными.
6. Провести качественный анализ полученных результатов, дав объяснение поведения амплитудно-частотной, фазочастотной и переходной характеристик фильтра

Всего 12 страниц

Предварительный просмотр
