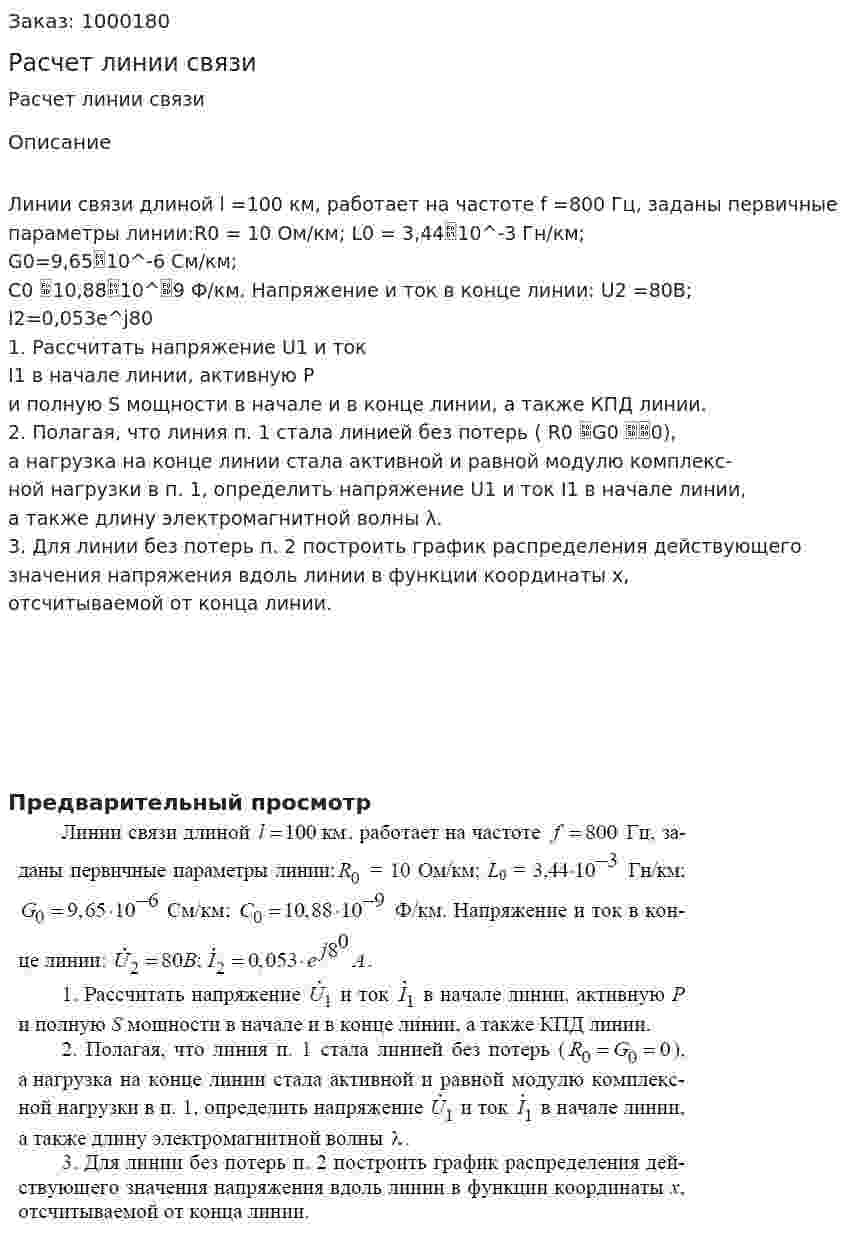

Расчет линии связи
Расчет линии связи
Описание

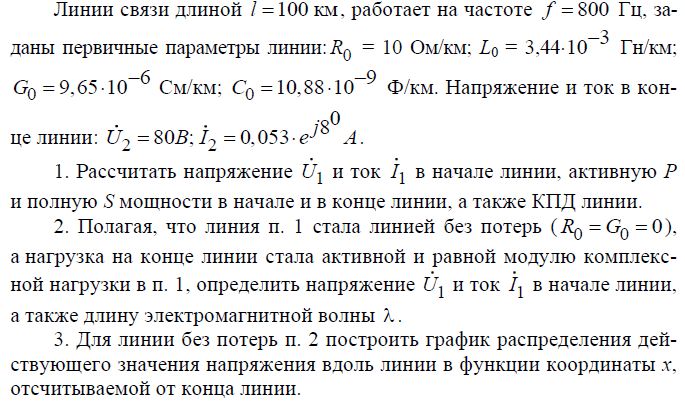

Линии связи длиной l =100 км, работает на частоте f =800 Гц, заданы первичные параметры линии:R0 = 10 Ом/км; L0 = 3,4410^-3 Гн/км;
G0=9,6510^-6 См/км;
C0 10,8810^9 Ф/км. Напряжение и ток в конце линии: U2 =80В; I2=0,053e^j80
1. Рассчитать напряжение U1 и ток I1 в начале линии, активную Р
и полную S мощности в начале и в конце линии, а также КПД линии.
2. Полагая, что линия п. 1 стала линией без потерь ( R0 G0 0),
а нагрузка на конце линии стала активной и равной модулю комплекс-
ной нагрузки в п. 1, определить напряжение U1 и ток I1 в начале линии,
а также длину электромагнитной волны λ.
3. Для линии без потерь п. 2 построить график распределения действующего значения напряжения вдоль линии в функции координаты x,
отсчитываемой от конца линии.
