Расчет магнитной цепи
Расчет магнитной цепи
Описание

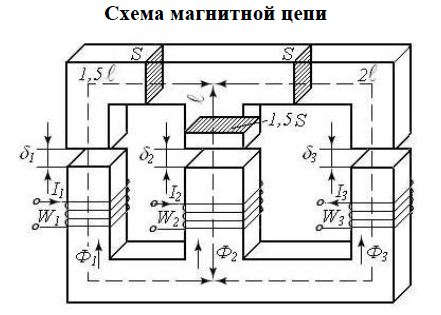

F1=W1⋅I1=200 A; F2=W2⋅I2=0; F3=W3⋅I3=3000 A; δ1=0; δ2=1 мм; δ3=0;
l=30 см; S=6 см2 ; W1=400; W2=500; W3=1000, материал магнитопрово-
да – электротехническая сталь Э31. Определить магнитные потоки Ф1,
Ф2, Ф3, энергию в воздушном зазоре Wδ и силу f, стягивающую воздушный зазор.
