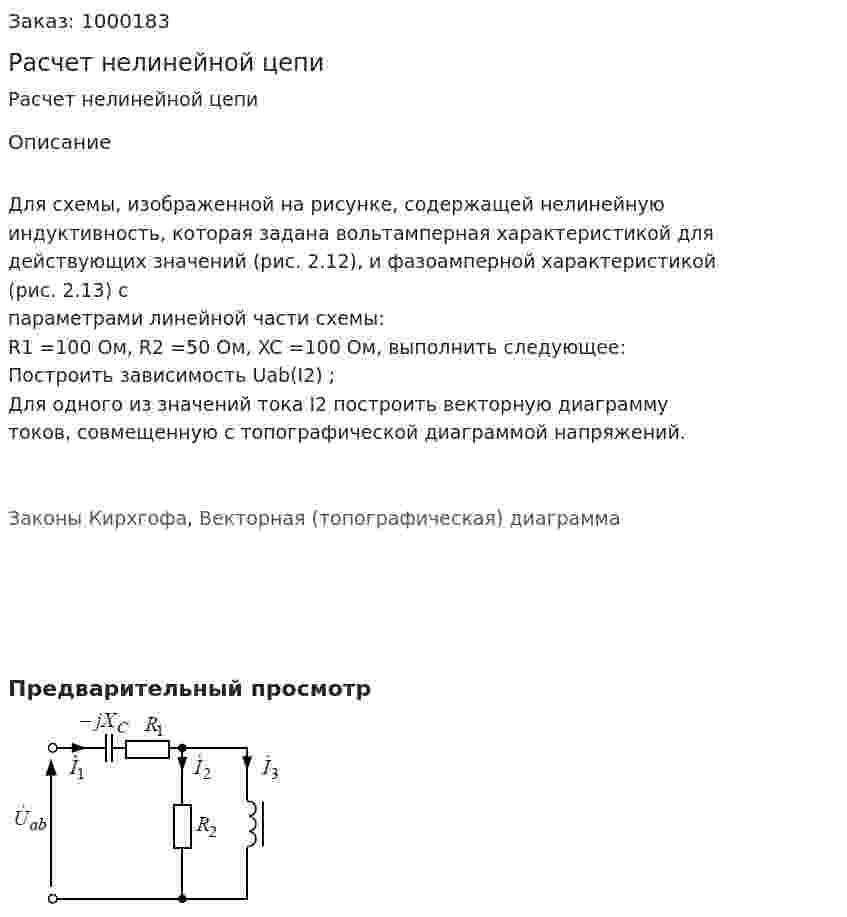

Расчет нелинейной цепи

Для схемы, изображенной на рисунке, содержащей нелинейную
индуктивность, которая задана вольтамперная характеристикой для
действующих значений (рис. 2.12), и фазоамперной характеристикой
(рис. 2.13) с параметрами линейной части схемы:
R1 =100 Ом, R2 =50 Ом, XC =100 Ом, выполнить следующее:
Построить зависимость Uab(I2) ;
Для одного из значений тока I2 построить векторную диаграмму
токов, совмещенную с топографической диаграммой напряжений.


Законы Кирхгофа, Векторная (топографическая) диаграмма

Предварительный просмотр
