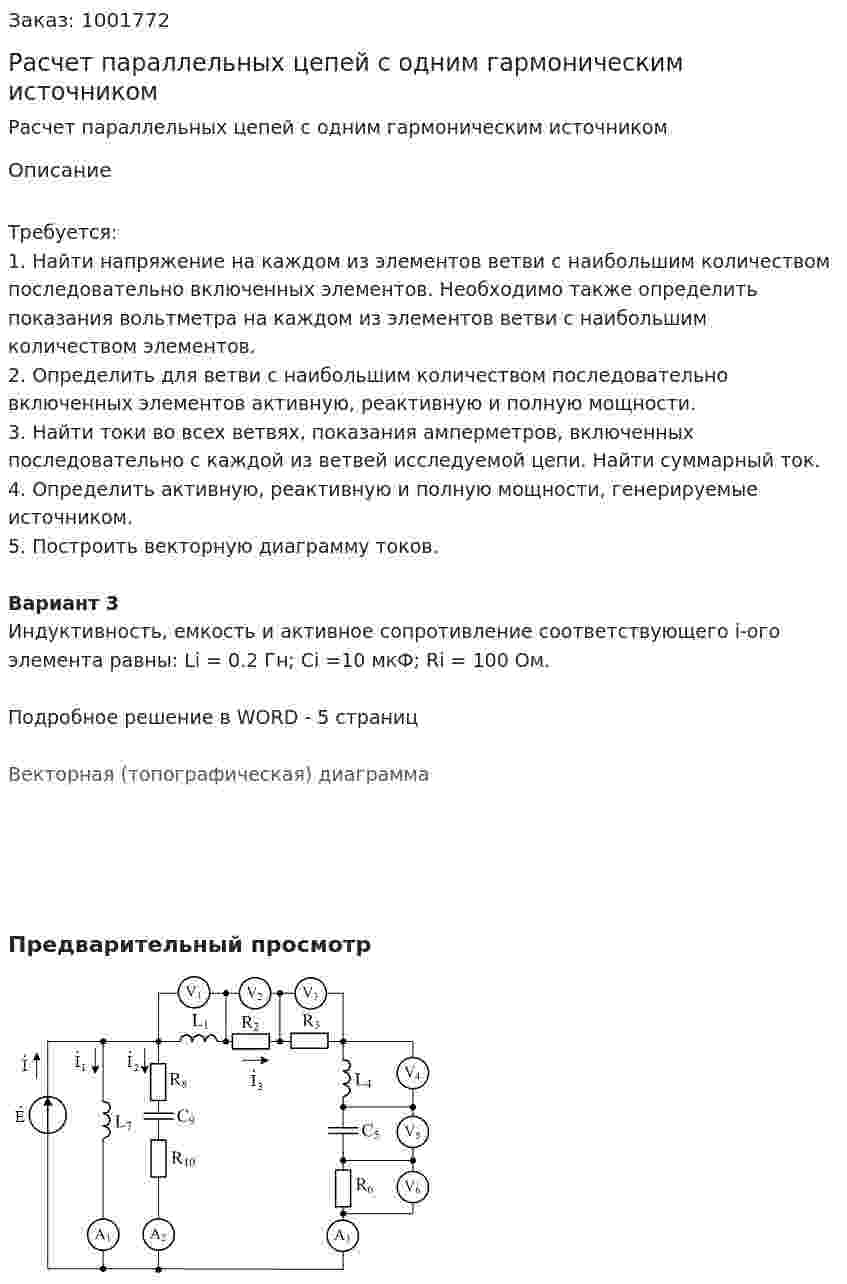

Заказ: 1001772

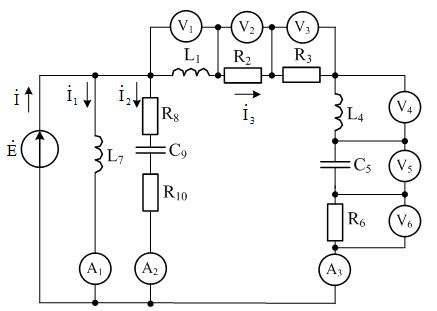

Расчет параллельных цепей с одним гармоническим источником
Расчет параллельных цепей с одним гармоническим источником
Описание
Требуется:
1. Найти напряжение на каждом из элементов ветви с наибольшим количеством последовательно включенных элементов. Необходимо также определить показания вольтметра на каждом из элементов ветви с наибольшим количеством элементов.
2. Определить для ветви с наибольшим количеством последовательно включенных элементов активную, реактивную и полную мощности.
3. Найти токи во всех ветвях, показания амперметров, включенных последовательно с каждой из ветвей исследуемой цепи. Найти суммарный ток.
4. Определить активную, реактивную и полную мощности, генерируемые источником.
5. Построить векторную диаграмму токов.
Вариант 3
Индуктивность, емкость и активное сопротивление соответствующего i-ого элемента равны: Li = 0.2 Гн; Ci =10 мкФ; Ri = 100 Ом.
Подробное решение в WORD - 5 страниц
Векторная (топографическая) диаграмма
