Расчет параметрического стабилизатора на полупроводниковом стабилитроне
Расчет параметрического стабилизатора на полупроводниковом стабилитроне
Описание
Вариант 8
Дано
Rн = 1412 Ом;
Uст = 12 В;
U1' = 189 В:
U1'' = 227 В;

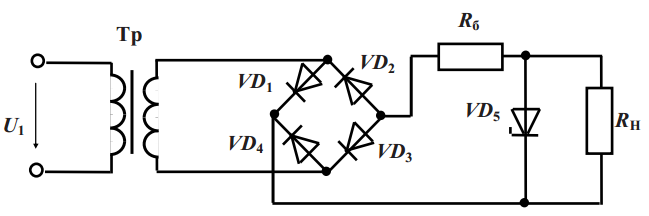

Номер схемы: 2 (рисунок 4.2).
1. Подобрать стабилитрон для заданной схемы.
2. Рассчитать параметрический стабилизатор на полупроводниковом стабилитроне для питания нагрузки с сопротивлением Rн, обеспечивающий постоянным и равным UH значение напряжения на нагрузке при колебаниях напряжения на входе схемы от U1\' до U1\'\'.
3. Произвести проверку правильности подбора стабилитрона, рассчитав допустимый диапазон изменения входного напряжения стабилизатора.
4. Подобрать полупроводниковые диоды для заданной выпрямительной схемы и рассчитать коэффициент трансформации трансформатора.
5. Исследовать на компьютере с помощью пакета схемотехнического моделирования Micro-Cap работу рассчитанного источника вторичного питания.
6. Вычертить в масштабе временные диаграммы изменения напряжения на вторичной обмотке трансформатора u2, напряжения на одном из диодов uVD, напряжения на входе стабилизатора uвх.стаб, напряжения на нагрузке uн, тока через один из диодов iVD, тока нагрузки iн
Подробное решение в WORD (9 страниц)+исходник MicroCap
