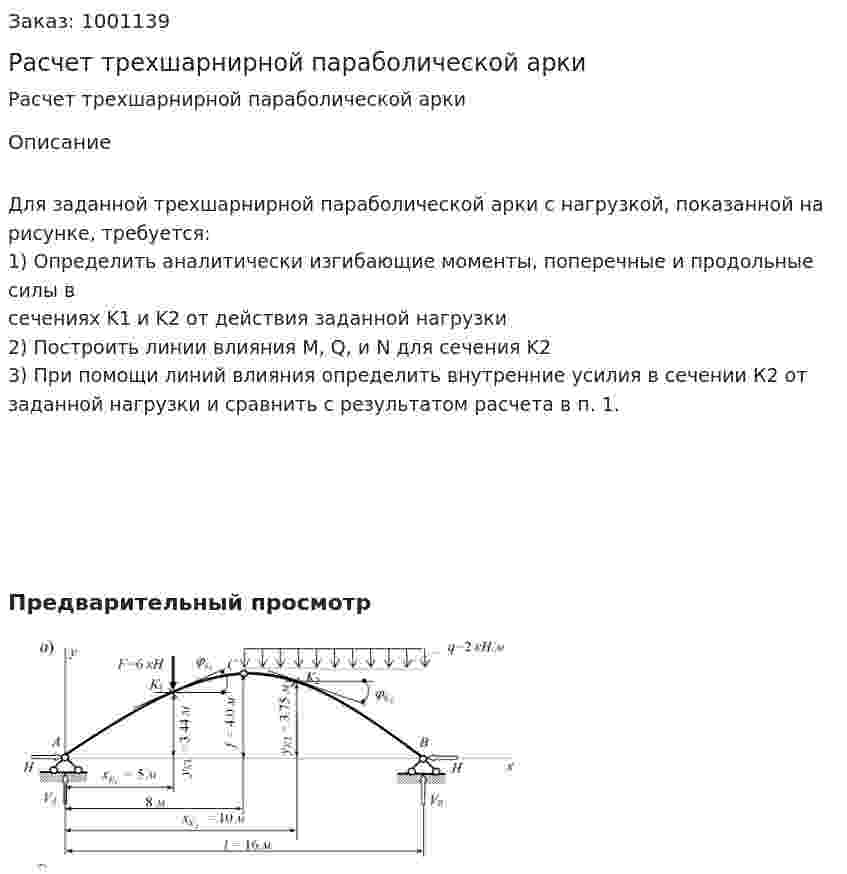

Расчет трехшарнирной параболической арки
Расчет трехшарнирной параболической арки
Описание

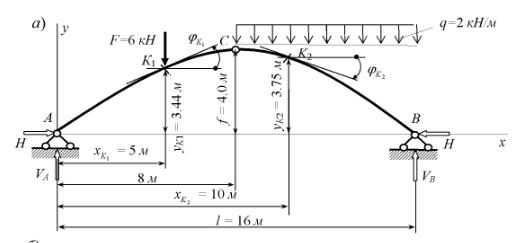

Для заданной трехшарнирной параболической арки с нагрузкой, показанной на рисунке, требуется:
1) Определить аналитически изгибающие моменты, поперечные и продольные силы в сечениях K1 и K2 от действия заданной нагрузки
2) Построить линии влияния M, Q, и N для сечения K2
3) При помощи линий влияния определить внутренние усилия в сечении К2 от заданной нагрузки и сравнить с результатом расчета в п. 1.
