Заказ: 1078475

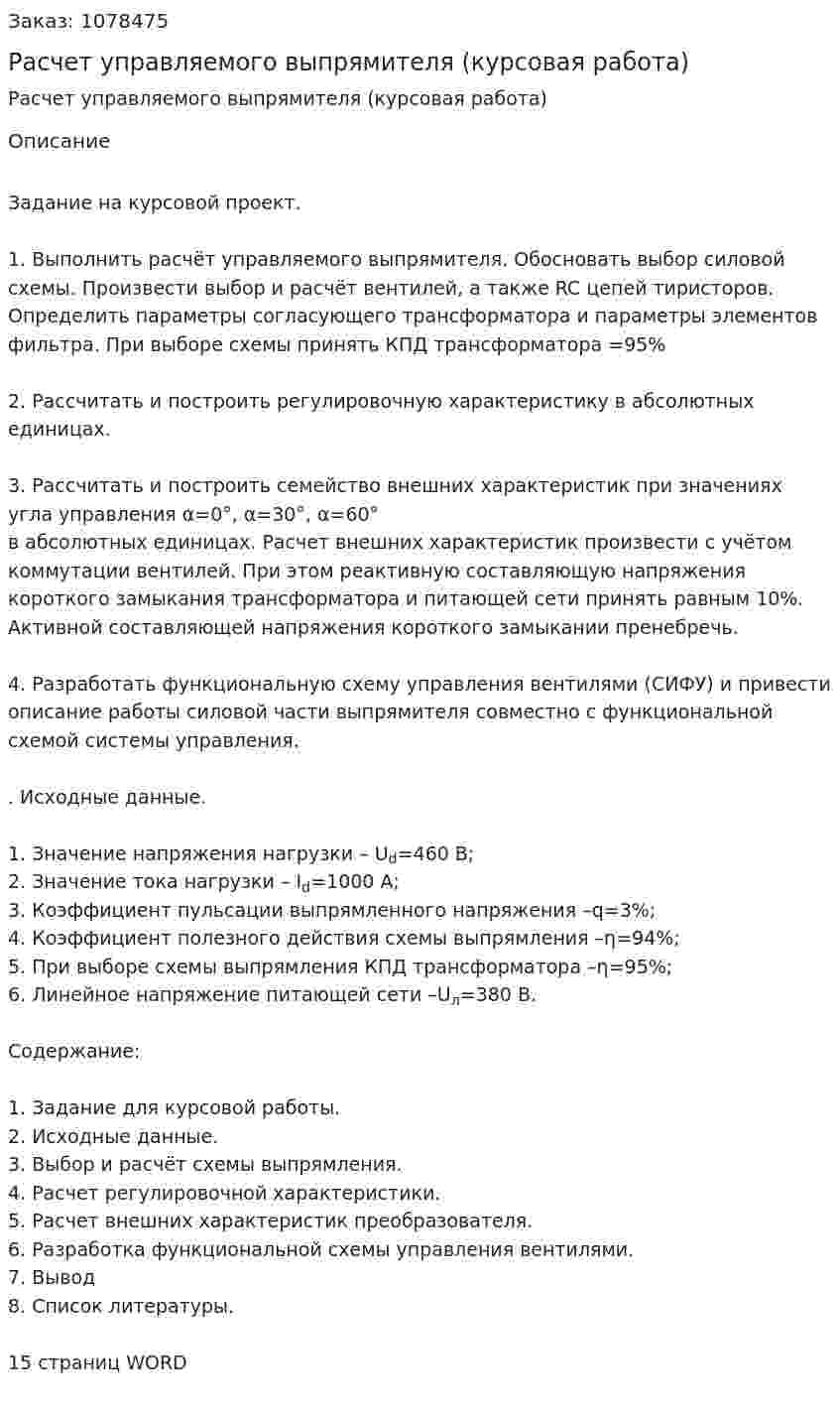

Расчет управляемого выпрямителя (курсовая работа)
Расчет управляемого выпрямителя (курсовая работа)
Описание
Задание на курсовой проект.
1. Выполнить расчёт управляемого выпрямителя. Обосновать выбор силовой схемы. Произвести выбор и расчёт вентилей, а также RC цепей тиристоров. Определить параметры согласующего трансформатора и параметры элементов фильтра. При выборе схемы принять КПД трансформатора =95%
2. Рассчитать и построить регулировочную характеристику в абсолютных единицах.
3. Рассчитать и построить семейство внешних характеристик при значениях угла управления α=0°, α=30°, α=60° в абсолютных единицах. Расчет внешних характеристик произвести с учётом коммутации вентилей. При этом реактивную составляющую напряжения короткого замыкания трансформатора и питающей сети принять равным 10%. Активной составляющей напряжения короткого замыкании пренебречь.
4. Разработать функциональную схему управления вентилями (СИФУ) и привести описание работы силовой части выпрямителя совместно с функциональной схемой системы управления.
. Исходные данные.
1. Значение напряжения нагрузки – Ud=460 В;
2. Значение тока нагрузки – Id=1000 А;
3. Коэффициент пульсации выпрямленного напряжения –q=3%;
4. Коэффициент полезного действия схемы выпрямления –η=94%;
5. При выборе схемы выпрямления КПД трансформатора –η=95%;
6. Линейное напряжение питающей сети –Uл=380 В.
Содержание:
1. Задание для курсовой работы.
2. Исходные данные.
3. Выбор и расчёт схемы выпрямления.
4. Расчет регулировочной характеристики.
5. Расчет внешних характеристик преобразователя.
6. Разработка функциональной схемы управления вентилями.
7. Вывод
8. Список литературы.
15 страниц WORD
