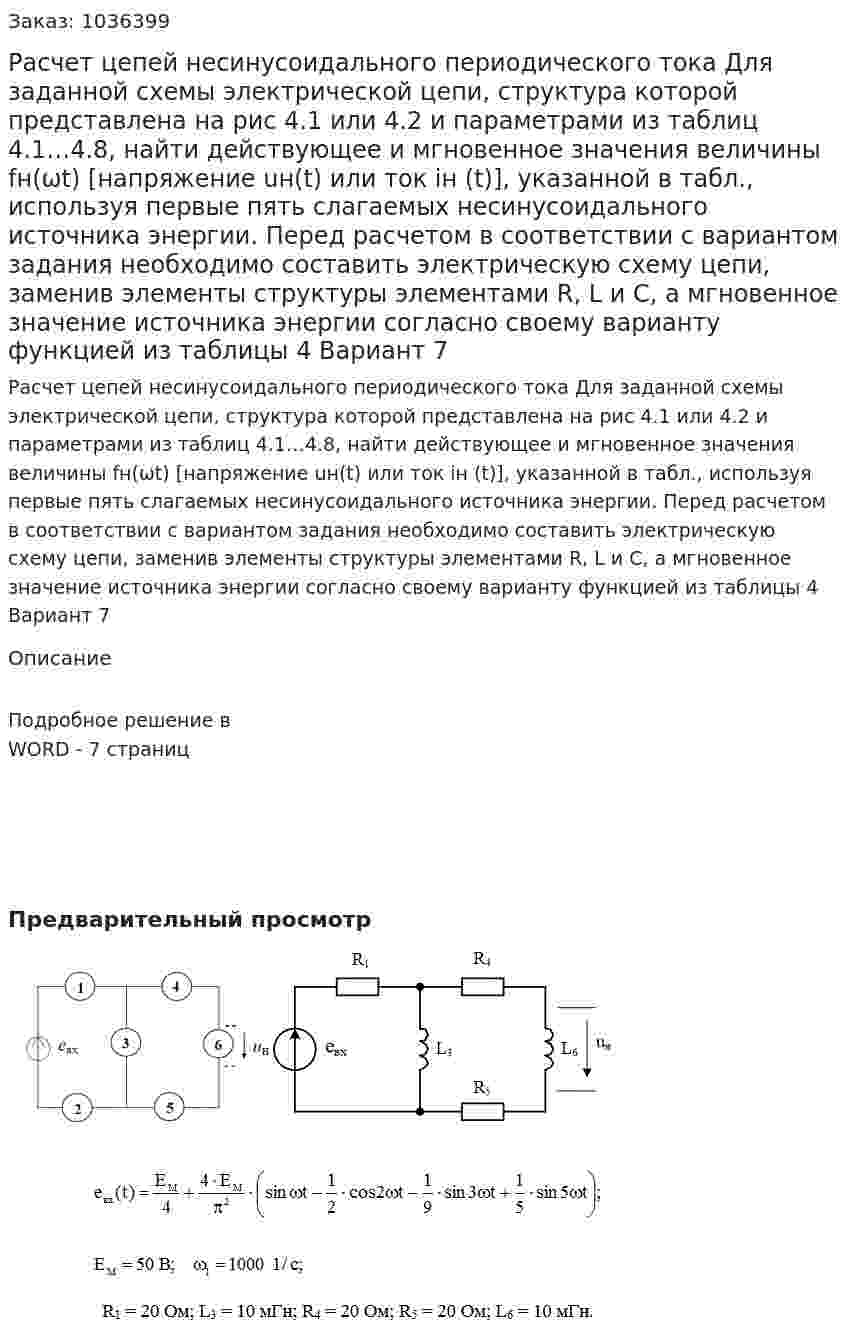

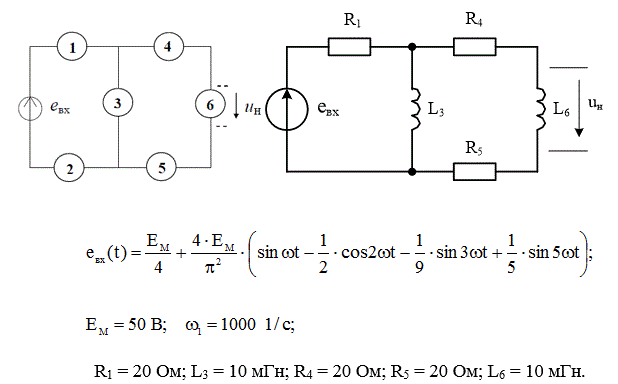

Расчет цепей несинусоидального периодического тока Для заданной схемы электрической цепи, структура которой представлена на рис 4.1 или 4.2 и параметрами из таблиц 4.1…4.8, найти действующее и мгновенное значения величины fн(ωt) [напряжение uн(t) или ток iн (t)], указанной в табл., используя первые пять слагаемых несинусоидального источника энергии. Перед расчетом в соответствии с вариантом задания необходимо составить электрическую схему цепи, заменив элементы структуры элементами R, L и C, а мгновенное значение источника энергии согласно своему варианту функцией из таблицы 4 Вариант 7
Расчет цепей несинусоидального периодического тока Для заданной схемы электрической цепи, структура которой представлена на рис 4.1 или 4.2 и параметрами из таблиц 4.1…4.8, найти действующее и мгновенное значения величины fн(ωt) [напряжение uн(t) или ток iн (t)], указанной в табл., используя первые пять слагаемых несинусоидального источника энергии. Перед расчетом в соответствии с вариантом задания необходимо составить электрическую схему цепи, заменив элементы структуры элементами R, L и C, а мгновенное значение источника энергии согласно своему варианту функцией из таблицы 4 Вариант 7
Описание
Подробное решение в WORD - 7 страниц
![Расчет цепей несинусоидального периодического тока Для заданной схемы электрической цепи, структура которой представлена на рис 4.1 или 4.2 и параметрами из таблиц 4.1…4.8, найти действующее и мгновенное значения величины fн(ωt) [напряжение uн(t) или ток iн (t)], указанной в табл., используя первые пять слагаемых несинусоидального источника энергии. Перед расчетом в соответствии с вариантом задания необходимо составить электрическую схему цепи, заменив элементы структуры элементами R, L и C, а мгновенное значение источника энергии согласно своему варианту функцией из таблицы 4 Вариант 7 (Решение → 67352)](/assets/img/1.png)
![Расчет цепей несинусоидального периодического тока Для заданной схемы электрической цепи, структура которой представлена на рис 4.1 или 4.2 и параметрами из таблиц 4.1…4.8, найти действующее и мгновенное значения величины fн(ωt) [напряжение uн(t) или ток iн (t)], указанной в табл., используя первые пять слагаемых несинусоидального источника энергии. Перед расчетом в соответствии с вариантом задания необходимо составить электрическую схему цепи, заменив элементы структуры элементами R, L и C, а мгновенное значение источника энергии согласно своему варианту функцией из таблицы 4 Вариант 7 (Решение → 67352)](/assets/img/3.svg)
- Расчет цепей несинусоидального периодического тока Для заданной схемы электрической цепи, структура которой представлена на рис 4.1 или 4.2 и параметрами из таблиц 4.1…4.8, найти действующее и мгновенное значения величины fн(ωt) [напряжение uн(t) или ток iн (t)], указанной в табл., используя первые пять слагаемых несинусоидального источника энергии. Перед расчетом в соответствии с вариантом задания необходимо составить электрическую схему цепи, заменив элементы структуры элементами R, L и C, а мгновенное значение источника энергии согласно своему варианту функцией из таблицы 4 Вариант 7
- Расчет цепей несинусоидального периодического тока. Найти действующее и мгновенное значение i_Н (ωt) Вариант 15
- Расчет цепей несинусоидального периодического тока. Найти действующее и мгновенное значение i_Н (ωt) Вариант 15
- Расчет цепей несинусоидального тока Вариант 9
- Расчет цепей несинусоидального тока Вариант 9
- Расчет цепей несинусоидального тока. На входе цепи задано периодический несинусоидальный ток и соответственно ряд Фурье. 1. Для заданной несинусоидальной функции записать ряд Фурье учитывая что f(x)=J(ωt). 2. Определить показания электродинамических приборов амперметра и вольтметра, включенных в схему. 3. Построить кривую выходного напряжения и определить его действующее значение. Вариант 3
- Расчет цепей несинусоидального тока. На входе цепи задано периодический несинусоидальный ток и соответственно ряд Фурье. 1. Для заданной несинусоидальной функции записать ряд Фурье учитывая что f(x)=J(ωt). 2. Определить показания электродинамических приборов амперметра и вольтметра, включенных в схему. 3. Построить кривую выходного напряжения и определить его действующее значение. Вариант 3
- Расчёт цепей гармонического тока методом комплексных амплитуд (символическим методом) Для электрической схемы, представленной на рисунке, выполнить следующее: 1) На основании законов Кирхгофа составить в общем виде систему уравнений для расчёта токов во всех ветвях цепи, записав её в двух формах: дифференциальной и символической. 2) Определить токи, во всех ветвях, используя законы Кирхгофа. 3) Проверить правильность нахождения токов в ветвях по балансу активной мощности. 4) На основании расчётов, полученных в п. 2 записать выражение для мгновенных значений токов во всех ветвях. 5) Для каждой ветви на одном графике изобразить зависимости ε(ωt) и i(ωt) , выбрав по оси ординат разный масштаб для ЭДС и тока (если в ветви нет ЭДС, то изобразить только зависимость it(ω) ; число графиков равно числу ветвей). 6) Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, приняв потенциал одного из узлов равным нулю. Вариант 13
- Расчёт цепей гармонического тока методом комплексных амплитуд (символическим методом) Для электрической схемы, представленной на рисунке, выполнить следующее: 1) На основании законов Кирхгофа составить в общем виде систему уравнений для расчёта токов во всех ветвях цепи, записав её в двух формах: дифференциальной и символической. 2) Определить токи, во всех ветвях, используя законы Кирхгофа. 3) Проверить правильность нахождения токов в ветвях по балансу активной мощности. 4) На основании расчётов, полученных в п. 2 записать выражение для мгновенных значений токов во всех ветвях. 5) Для каждой ветви на одном графике изобразить зависимости ε(ωt) и i(ωt) , выбрав по оси ординат разный масштаб для ЭДС и тока (если в ветви нет ЭДС, то изобразить только зависимость it(ω) ; число графиков равно числу ветвей). 6) Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, приняв потенциал одного из узлов равным нулю. Вариант 8
- Расчёт цепей гармонического тока методом комплексных амплитуд (символическим методом) Для электрической схемы, представленной на рисунке, выполнить следующее: 1) На основании законов Кирхгофа составить в общем виде систему уравнений для расчёта токов во всех ветвях цепи, записав её в двух формах: дифференциальной и символической. 2) Определить токи, во всех ветвях, используя законы Кирхгофа. 3) Проверить правильность нахождения токов в ветвях по балансу активной мощности. 4) На основании расчётов, полученных в п. 2 записать выражение для мгновенных значений токов во всех ветвях. 5) Для каждой ветви на одном графике изобразить зависимости ε(ωt) и i(ωt) , выбрав по оси ординат разный масштаб для ЭДС и тока (если в ветви нет ЭДС, то изобразить только зависимость it(ω) ; число графиков равно числу ветвей). 6) Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, приняв потенциал одного из узлов равным нулю. Вариант 8
- Расчёт цепей гармонического тока методом комплексных амплитуд (символическим методом) Для электрической схемы, представленной на рисунке, выполнить следующее: 1) На основании законов Кирхгофа составить в общем виде систему уравнений для расчёта токов во всех ветвях цепи, записав её в двух формах: дифференциальной и символической. 2) Определить токи, во всех ветвях, используя законы Кирхгофа. 3) Проверить правильность нахождения токов в ветвях по балансу активной мощности. 4) На основании расчётов, полученных в п. 2 записать выражение для мгновенных значений токов во всех ветвях. 5) Для каждой ветви на одном графике изобразить зависимости ε(ωt) и i(ωt) , выбрав по оси ординат разный масштаб для ЭДС и тока (если в ветви нет ЭДС, то изобразить только зависимость it(ω) ; число графиков равно числу ветвей). 6) Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, приняв потенциал одного из узлов равным нулю. Вариант 9
- Расчёт цепей гармонического тока методом комплексных амплитуд (символическим методом) Для электрической схемы, представленной на рисунке, выполнить следующее: 1) На основании законов Кирхгофа составить в общем виде систему уравнений для расчёта токов во всех ветвях цепи, записав её в двух формах: дифференциальной и символической. 2) Определить токи, во всех ветвях, используя законы Кирхгофа. 3) Проверить правильность нахождения токов в ветвях по балансу активной мощности. 4) На основании расчётов, полученных в п. 2 записать выражение для мгновенных значений токов во всех ветвях. 5) Для каждой ветви на одном графике изобразить зависимости ε(ωt) и i(ωt) , выбрав по оси ординат разный масштаб для ЭДС и тока (если в ветви нет ЭДС, то изобразить только зависимость it(ω) ; число графиков равно числу ветвей). 6) Построить топографическую диаграмму, совмещенную с векторной диаграммой токов, приняв потенциал одного из узлов равным нулю. Вариант 9
- Расчет цепей несинусоидального периодического тока Для заданной схемы электрической цепи, структура которой представлена на рис 4.1 или 4.2 и параметрами из таблиц 4.1…4.8, найти действующее и мгновенное значения величины fн(ωt) [напряжение uн(t) или ток iн (t)], указанной в табл., используя первые пять слагаемых несинусоидального источника энергии. Перед расчетом в соответствии с вариантом задания необходимо составить электрическую схему цепи, заменив элементы структуры элементами R, L и C, а мгновенное значение источника энергии согласно своему варианту функцией из таблицы 4 Вариант 11
- Расчет цепей несинусоидального периодического тока Для заданной схемы электрической цепи, структура которой представлена на рис 4.1 или 4.2 и параметрами из таблиц 4.1…4.8, найти действующее и мгновенное значения величины fн(ωt) [напряжение uн(t) или ток iн (t)], указанной в табл., используя первые пять слагаемых несинусоидального источника энергии. Перед расчетом в соответствии с вариантом задания необходимо составить электрическую схему цепи, заменив элементы структуры элементами R, L и C, а мгновенное значение источника энергии согласно своему варианту функцией из таблицы 4 Вариант 11
