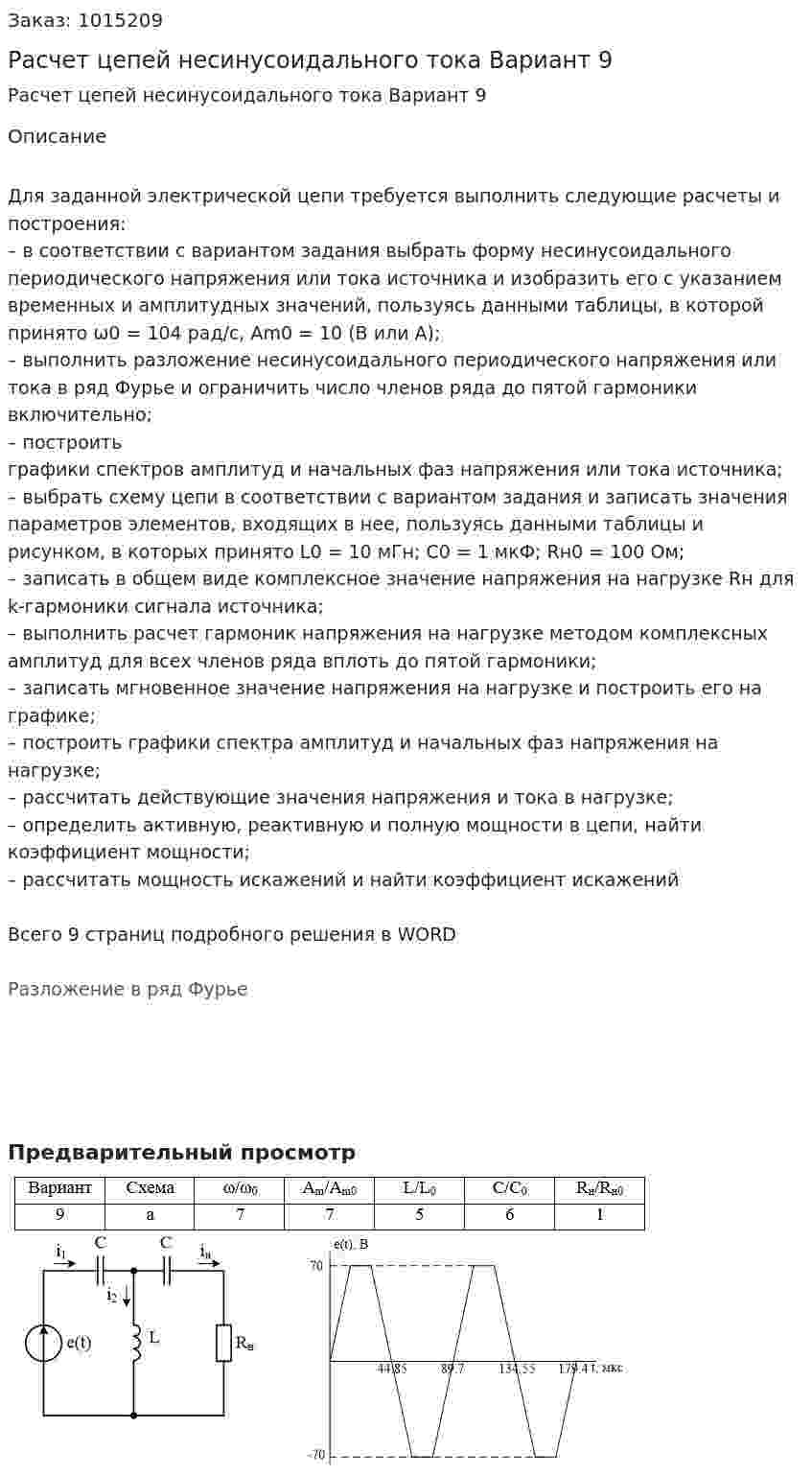

Расчет цепей несинусоидального тока Вариант 9

Для заданной электрической цепи требуется выполнить следующие расчеты и построения:
– в соответствии с вариантом задания выбрать форму несинусоидального периодического напряжения или тока источника и изобразить его с указанием временных и амплитудных значений, пользуясь данными таблицы, в которой принято ω0 = 104 рад/с, Аm0 = 10 (В или А);
– выполнить разложение несинусоидального периодического напряжения или тока в ряд Фурье и ограничить число членов ряда до пятой гармоники включительно;
– построить графики спектров амплитуд и начальных фаз напряжения или тока источника;

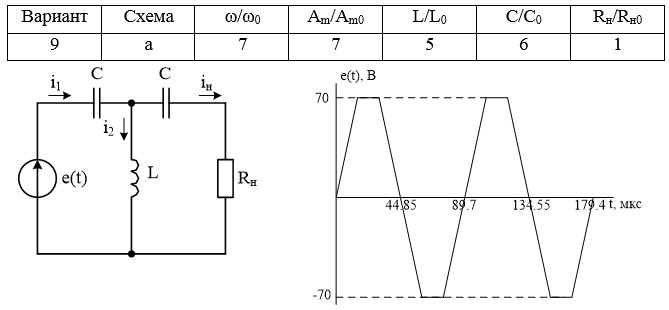

– выбрать схему цепи в соответствии с вариантом задания и записать значения параметров элементов, входящих в нее, пользуясь данными таблицы и рисунком, в которых принято L0 = 10 мГн; С0 = 1 мкФ; Rн0 = 100 Ом;
– записать в общем виде комплексное значение напряжения на нагрузке Rн для k-гармоники сигнала источника;
– выполнить расчет гармоник напряжения на нагрузке методом комплексных амплитуд для всех членов ряда вплоть до пятой гармоники;
– записать мгновенное значение напряжения на нагрузке и построить его на графике;
– построить графики спектра амплитуд и начальных фаз напряжения на нагрузке;
– рассчитать действующие значения напряжения и тока в нагрузке;
– определить активную, реактивную и полную мощности в цепи, найти коэффициент мощности;
– рассчитать мощность искажений и найти коэффициент искажений
