Расчет цепей постоянного тока

Вариант 7

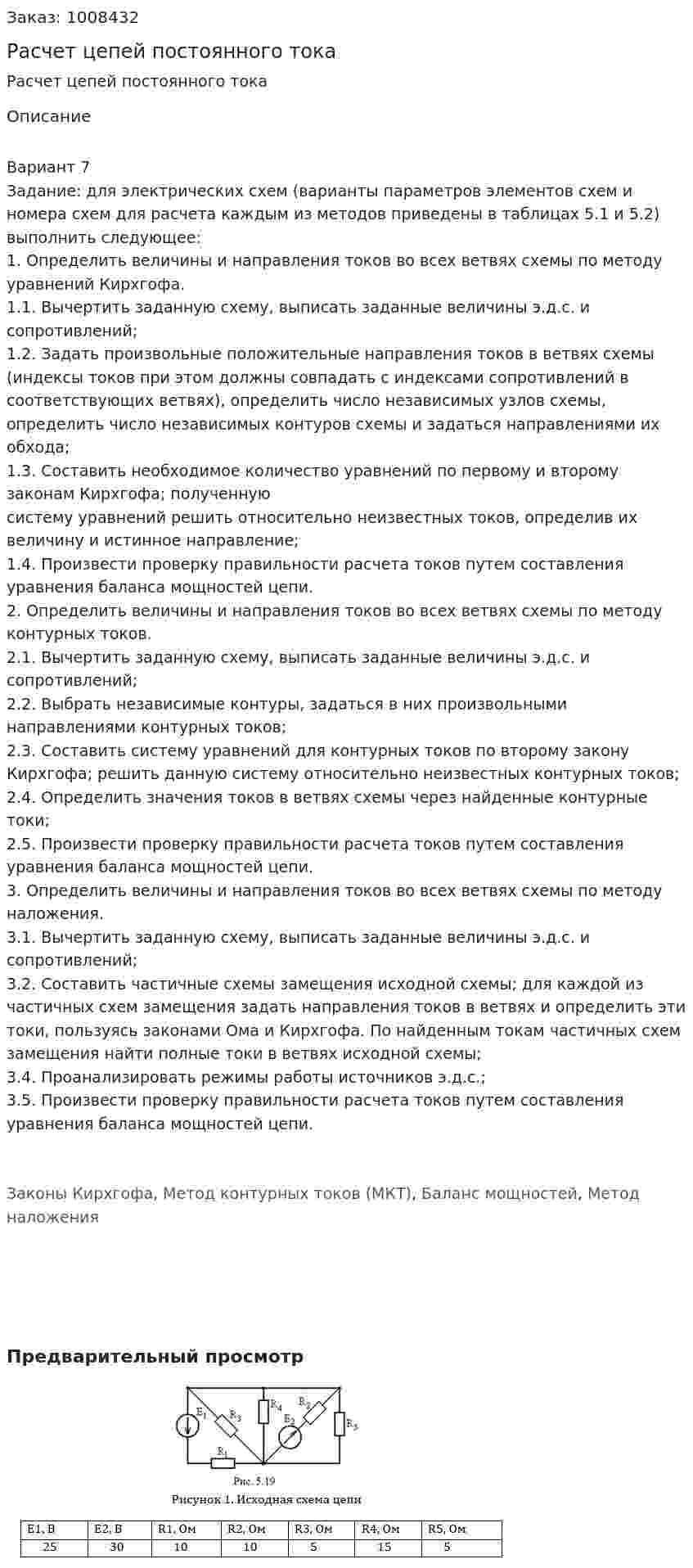

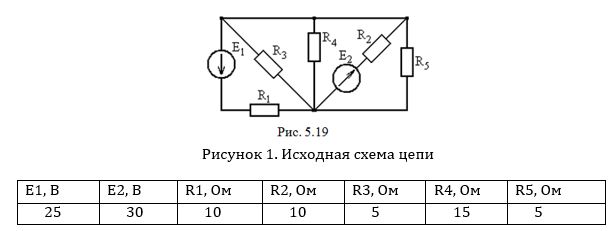

Задание: для электрических схем (варианты параметров элементов схем и номера схем для расчета каждым из методов приведены в таблицах 5.1 и 5.2) выполнить следующее:
1. Определить величины и направления токов во всех ветвях схемы по методу уравнений Кирхгофа.
1.1. Вычертить заданную схему, выписать заданные величины э.д.с. и сопротивлений;
1.2. Задать произвольные положительные направления токов в ветвях схемы (индексы токов при этом должны совпадать с индексами сопротивлений в соответствующих ветвях), определить число независимых узлов схемы, определить число независимых контуров схемы и задаться направлениями их обхода;
1.3. Составить необходимое количество уравнений по первому и второму законам Кирхгофа; полученную систему уравнений решить относительно неизвестных токов, определив их величину и истинное направление;
1.4. Произвести проверку правильности расчета токов путем составления уравнения баланса мощностей цепи.
2. Определить величины и направления токов во всех ветвях схемы по методу контурных токов.
2.1. Вычертить заданную схему, выписать заданные величины э.д.с. и сопротивлений;
2.2. Выбрать независимые контуры, задаться в них произвольными направлениями контурных токов;
2.3. Составить систему уравнений для контурных токов по второму закону Кирхгофа; решить данную систему относительно неизвестных контурных токов;
2.4. Определить значения токов в ветвях схемы через найденные контурные токи;
2.5. Произвести проверку правильности расчета токов путем составления уравнения баланса мощностей цепи.
3. Определить величины и направления токов во всех ветвях схемы по методу наложения.
3.1. Вычертить заданную схему, выписать заданные величины э.д.с. и сопротивлений;
3.2. Составить частичные схемы замещения исходной схемы; для каждой из частичных схем замещения задать направления токов в ветвях и определить эти токи, пользуясь законами Ома и Кирхгофа. По найденным токам частичных схем замещения найти полные токи в ветвях исходной схемы;
3.4. Проанализировать режимы работы источников э.д.с.;
3.5. Произвести проверку правильности расчета токов путем составления уравнения баланса мощностей цепи.


Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей, Метод наложения
