Расчет цепи цепи переменного синусоидального тока

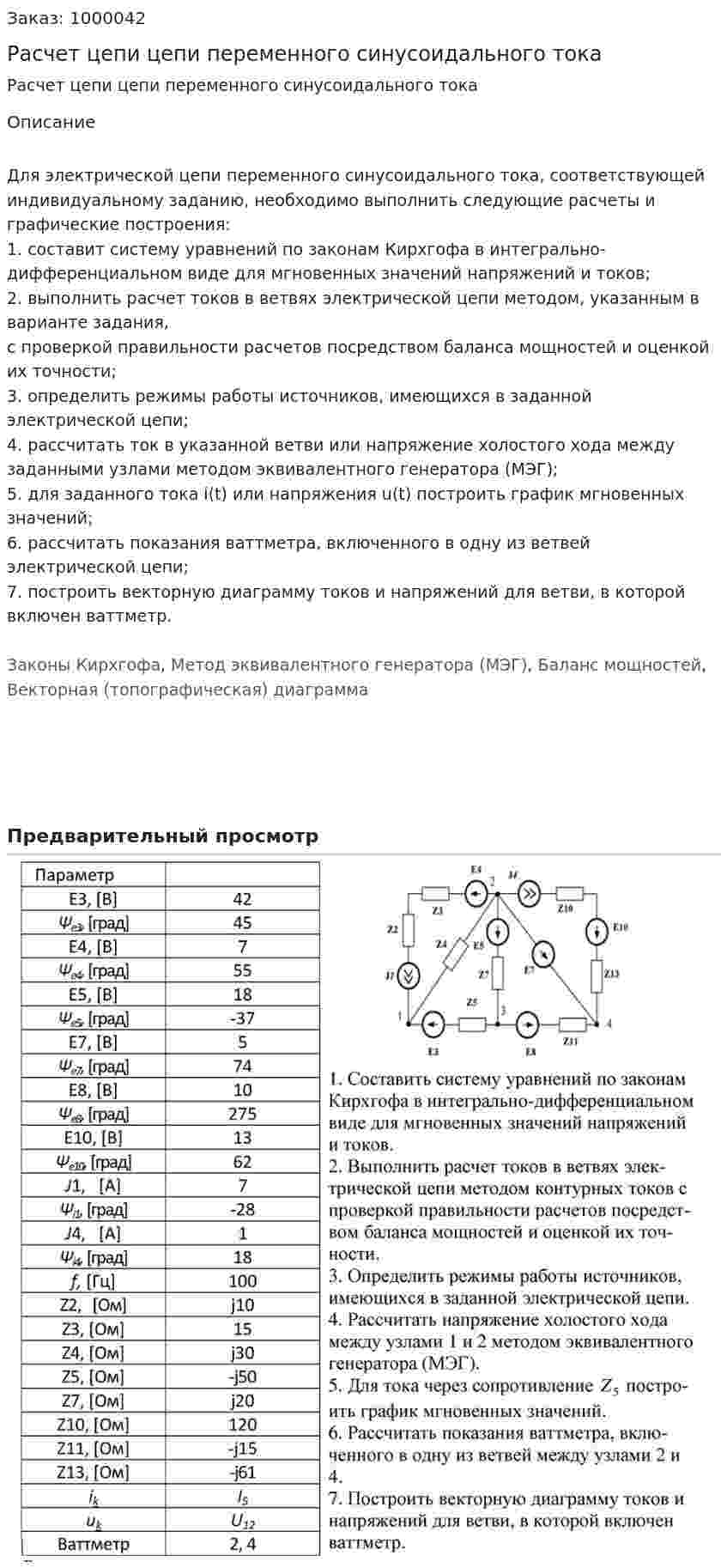

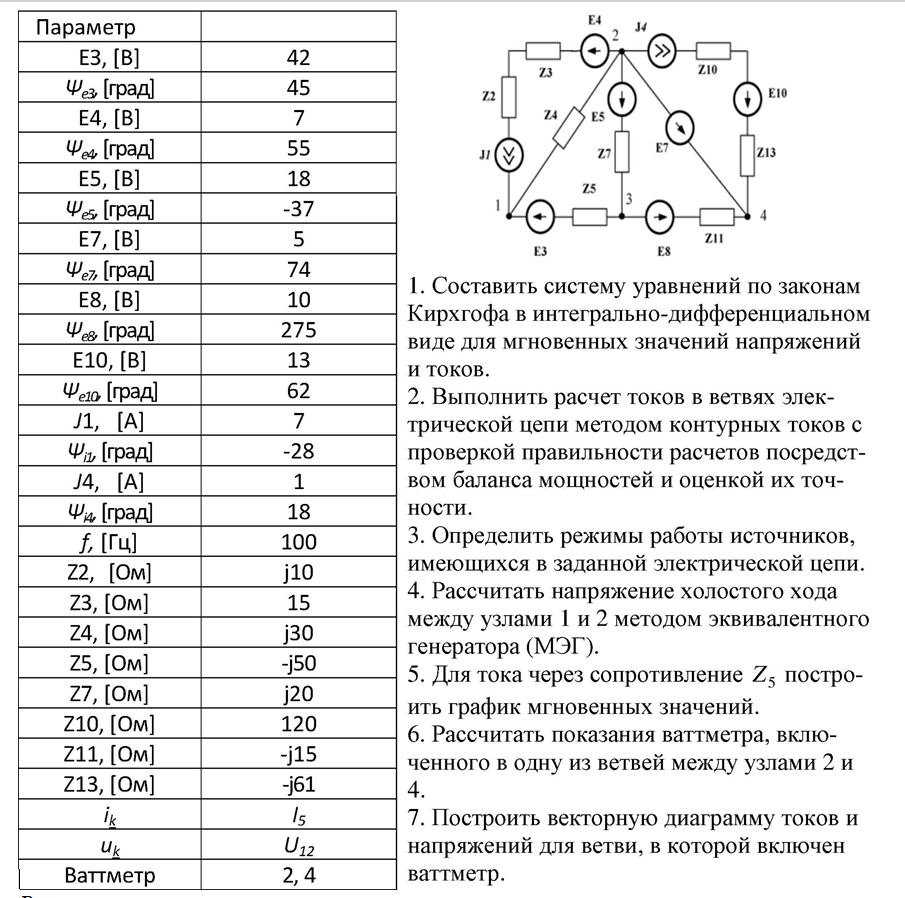

Для электрической цепи переменного синусоидального тока, соответствующей индивидуальному заданию, необходимо выполнить следующие расчеты и графические построения:
1. составит систему уравнений по законам Кирхгофа в интегрально-дифференциальном виде для мгновенных значений напряжений и токов;
2. выполнить расчет токов в ветвях электрической цепи методом, указанным в варианте задания, с проверкой правильности расчетов посредством баланса мощностей и оценкой их точности;
3. определить режимы работы источников, имеющихся в заданной электрической цепи;
4. рассчитать ток в указанной ветви или напряжение холостого хода между заданными узлами методом эквивалентного генератора (МЭГ);
5. для заданного тока i(t) или напряжения u(t) построить график мгновенных значений;
6. рассчитать показания ваттметра, включенного в одну из ветвей электрической цепи;
7. построить векторную диаграмму токов и напряжений для ветви, в которой включен ваттметр.

Законы Кирхгофа, Метод эквивалентного генератора (МЭГ), Баланс мощностей, Векторная (топографическая) диаграмма
