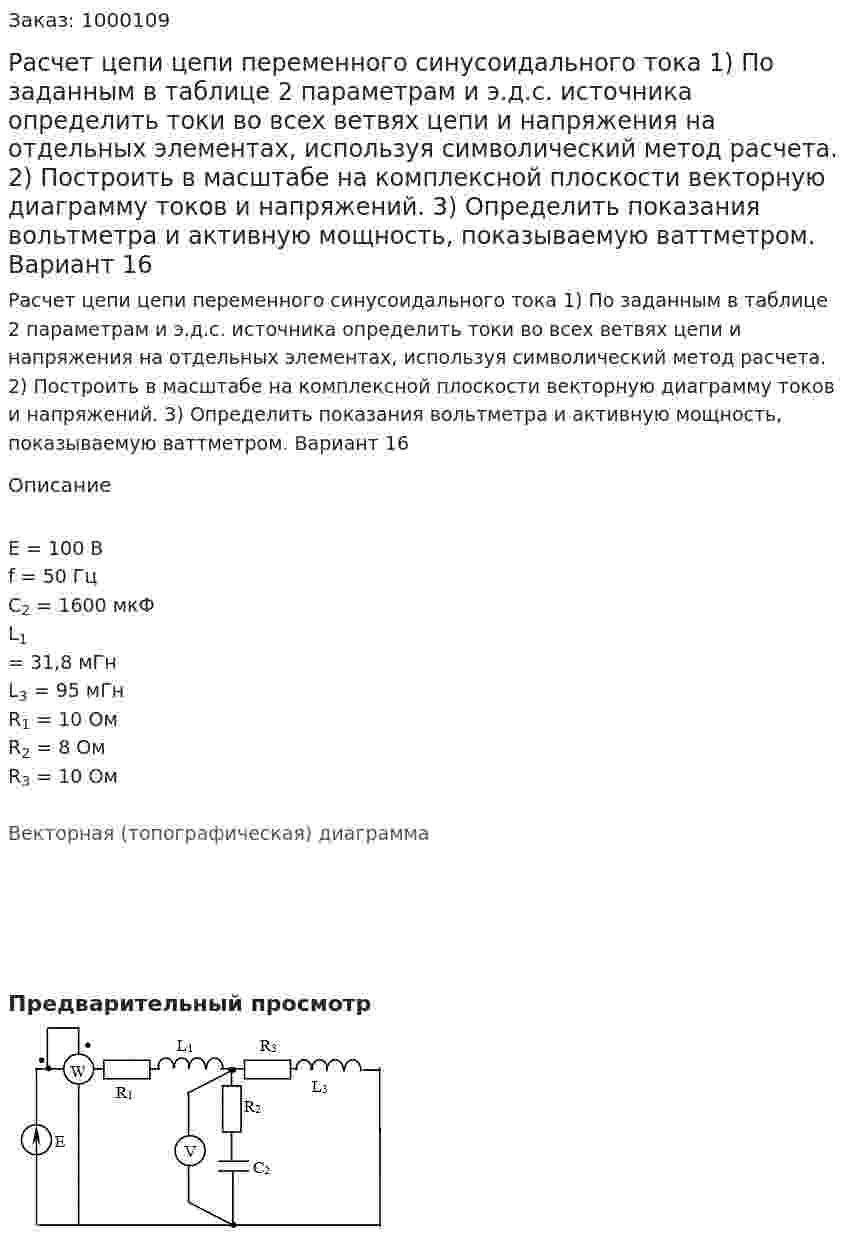

Расчет цепи цепи переменного синусоидального тока 1) По заданным в таблице 2 параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя символический метод расчета. 2) Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений. 3) Определить показания вольтметра и активную мощность, показываемую ваттметром. Вариант 16

Расчет цепи цепи переменного синусоидального тока 1) По заданным в таблице 2 параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя символический метод расчета. 2) Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений. 3) Определить показания вольтметра и активную мощность, показываемую ваттметром. Вариант 16
Описание

E = 100 B
f = 50 Гц
С2 = 1600 мкФ
L1 = 31,8 мГн
L3 = 95 мГн
R1 = 10 Ом
R2 = 8 Ом
R3 = 10 Ом

Векторная (топографическая) диаграмма
