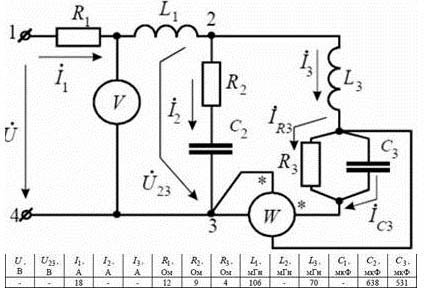

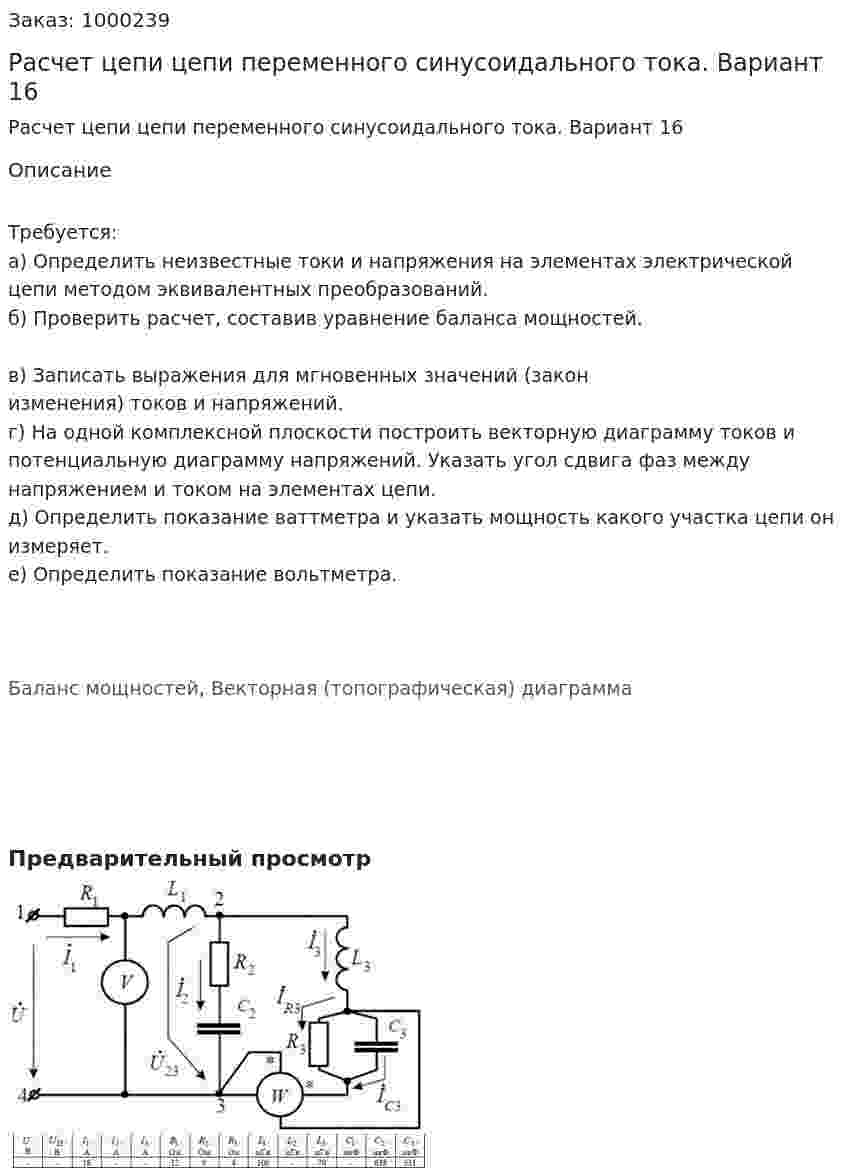

Расчет цепи цепи переменного синусоидального тока. Вариант 16

Требуется:
а) Определить неизвестные токи и напряжения на элементах электрической цепи методом эквивалентных преобразований.
б) Проверить расчет, составив уравнение баланса мощностей.

в) Записать выражения для мгновенных значений (закон изменения) токов и напряжений.
г) На одной комплексной плоскости построить векторную диаграмму токов и потенциальную диаграмму напряжений. Указать угол сдвига фаз между напряжением и током на элементах цепи.
д) Определить показание ваттметра и указать мощность какого участка цепи он измеряет.
е) Определить показание вольтметра.



Баланс мощностей, Векторная (топографическая) диаграмма
