Расчет цепи цепи переменного синусоидального тока. Вариант 14

а) Определить неизвестные токи и напряжения на элементах электрической цепи мето-дом эквивалентных преобразований.
б) Проверить расчет, составив уравнение баланса мощностей.
в) Записать выражения для мгновенных значений (закон изменения) токов и напряжений.
г) На одной комплексной плоскости построить векторную диаграмму токов и потенци-альную диаграмму напряжений. Указать угол сдвига фаз между напряжением и током на элементах цепи.
д) Определить показание ваттметра и указать мощность какого участка цепи он измеряет.
е) Определить показание вольтметра.

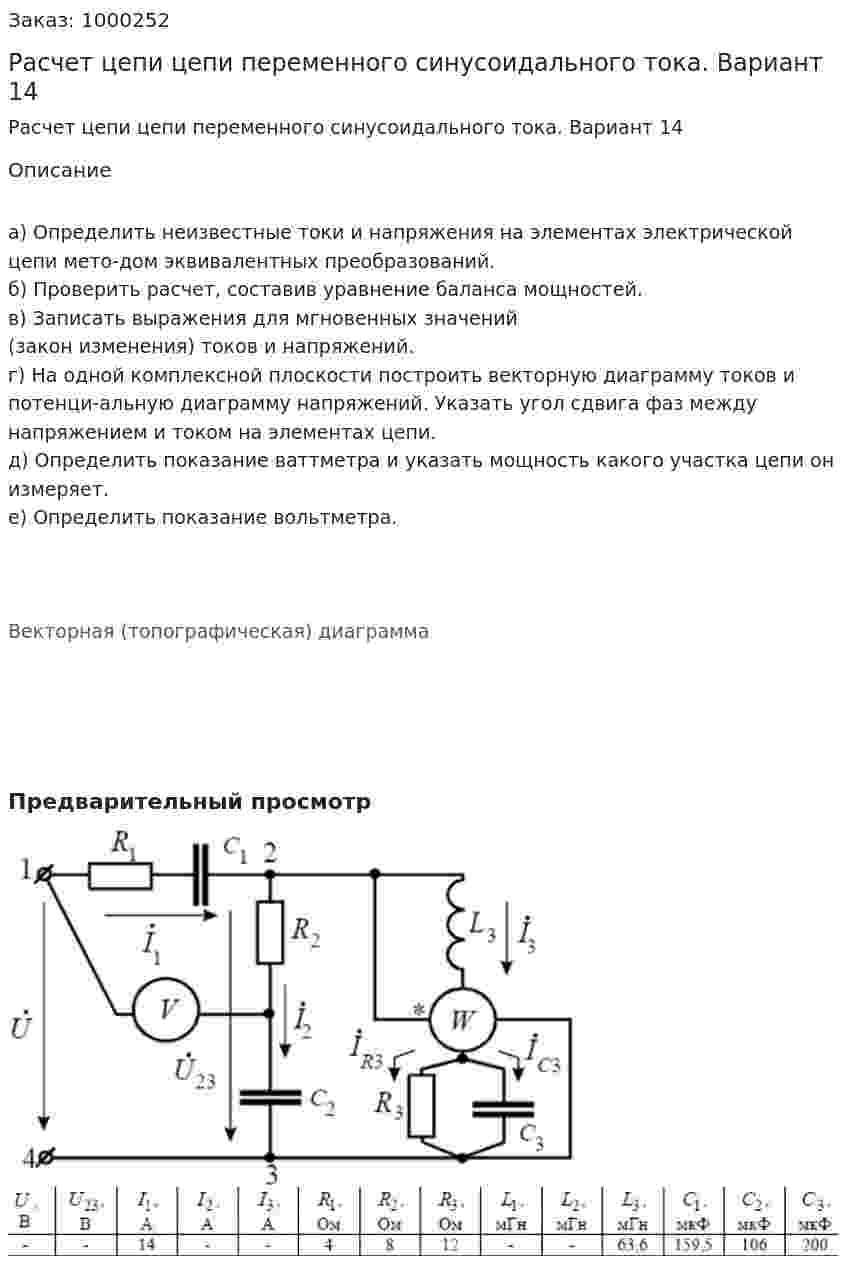

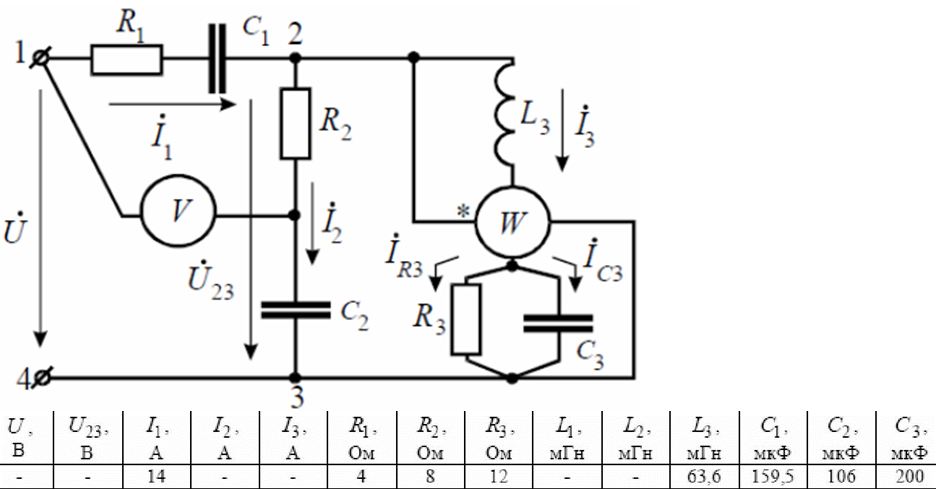

Векторная (топографическая) диаграмма
