Расчет цепи цепи переменного синусоидального тока в комплексной форме

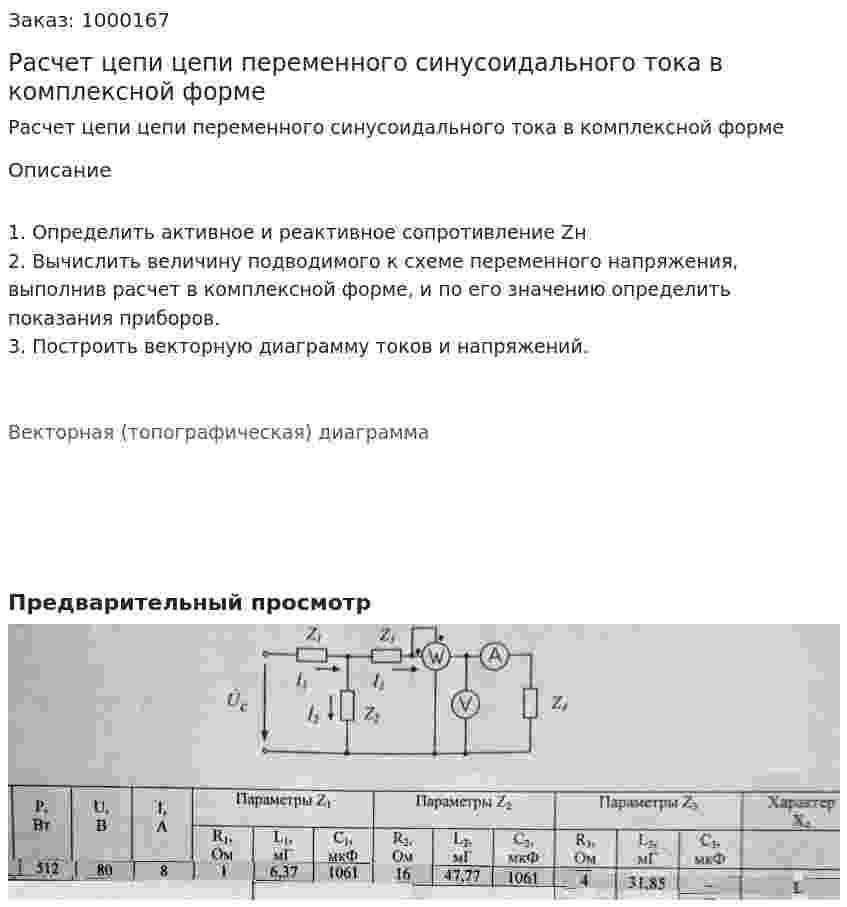

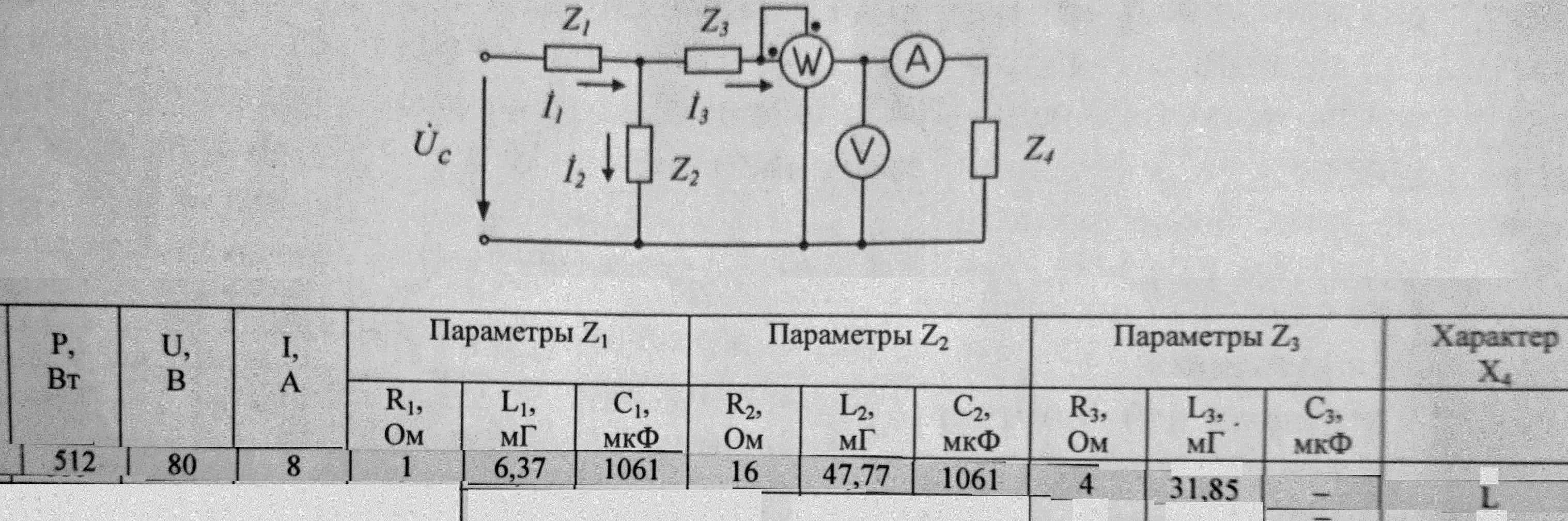

1. Определить активное и реактивное сопротивление Zн
2. Вычислить величину подводимого к схеме переменного напряжения, выполнив расчет в комплексной форме, и по его значению определить показания приборов.
3. Построить векторную диаграмму токов и напряжений.


Векторная (топографическая) диаграмма
