Заказ: 1151536

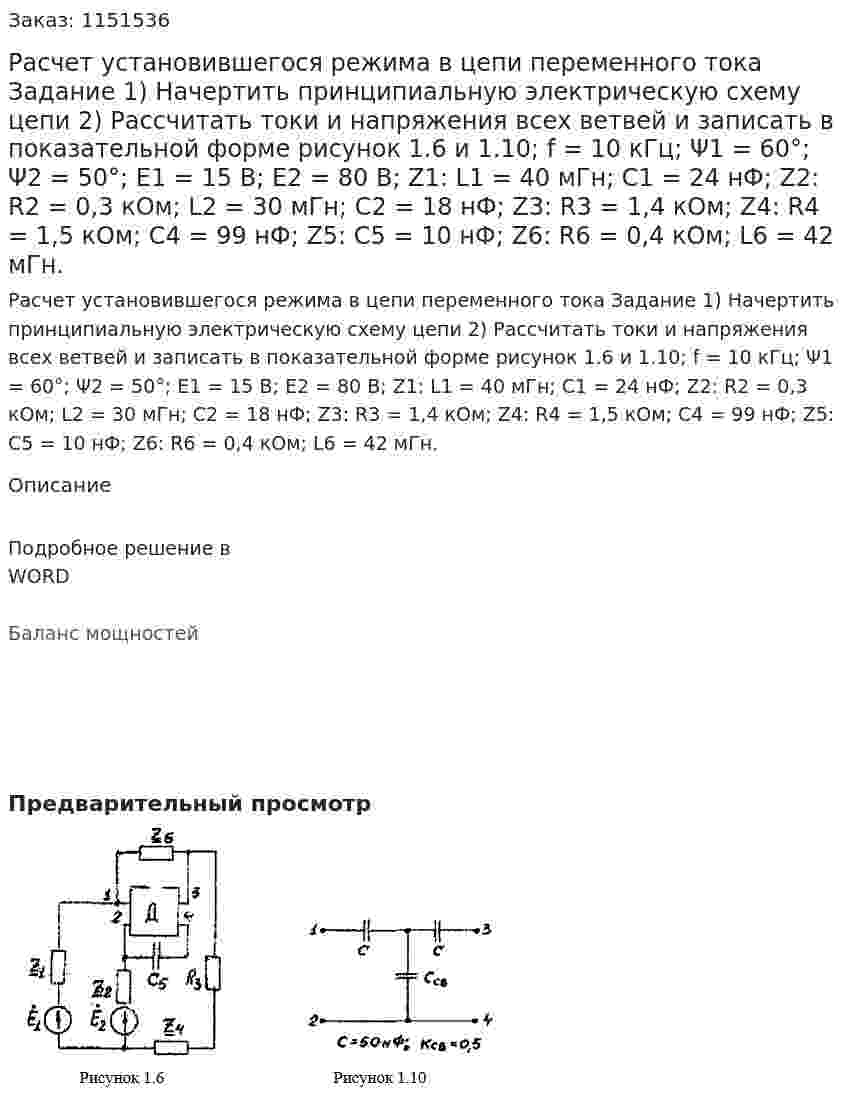

Расчет установившегося режима в цепи переменного тока Задание 1) Начертить принципиальную электрическую схему цепи 2) Рассчитать токи и напряжения всех ветвей и записать в показательной форме рисунок 1.6 и 1.10; f = 10 кГц; Ψ1 = 60°; Ψ2 = 50°; Е1 = 15 В; Е2 = 80 В; Z1: L1 = 40 мГн; С1 = 24 нФ; Z2: R2 = 0,3 кОм; L2 = 30 мГн; С2 = 18 нФ; Z3: R3 = 1,4 кОм; Z4: R4 = 1,5 кОм; С4 = 99 нФ; Z5: С5 = 10 нФ; Z6: R6 = 0,4 кОм; L6 = 42 мГн.
Расчет установившегося режима в цепи переменного тока Задание 1) Начертить принципиальную электрическую схему цепи 2) Рассчитать токи и напряжения всех ветвей и записать в показательной форме рисунок 1.6 и 1.10; f = 10 кГц; Ψ1 = 60°; Ψ2 = 50°; Е1 = 15 В; Е2 = 80 В; Z1: L1 = 40 мГн; С1 = 24 нФ; Z2: R2 = 0,3 кОм; L2 = 30 мГн; С2 = 18 нФ; Z3: R3 = 1,4 кОм; Z4: R4 = 1,5 кОм; С4 = 99 нФ; Z5: С5 = 10 нФ; Z6: R6 = 0,4 кОм; L6 = 42 мГн.
Описание
Подробное решение в WORD
Баланс мощностей
