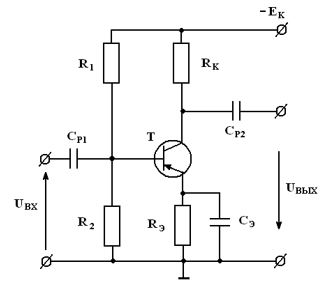

Расчет усилителя по схеме с общим эмиттером (ОЭ) на транзисторе Дано: Транзистор:КТ208А; ΔIб = 150 мкА; UКЭ max = 15 В; Iк max = 300 мА; Pк max = 200 мВт; Cк = 20 пФ; fгр = 1 МГц;
Расчет усилителя по схеме с общим эмиттером (ОЭ) на транзисторе Дано: Транзистор:КТ208А; ΔIб = 150 мкА; UКЭ max = 15 В; Iк max = 300 мА; Pк max = 200 мВт; Cк = 20 пФ; fгр = 1 МГц;
Описание
1. Расчет параметров транзистора.
2. Расчет усилительного каскада по постоянному току графоаналитическим методом.
3. Расчет усилительного каскада по переменному току.
4. Расчет параметров элементов усилителя ОЭ.
5. Определить параметры усилительного каскада.
6. Заключение.
Всего 11 страниц подробного решения в WORD
