Ирина Эланс
Заказ: 1130469

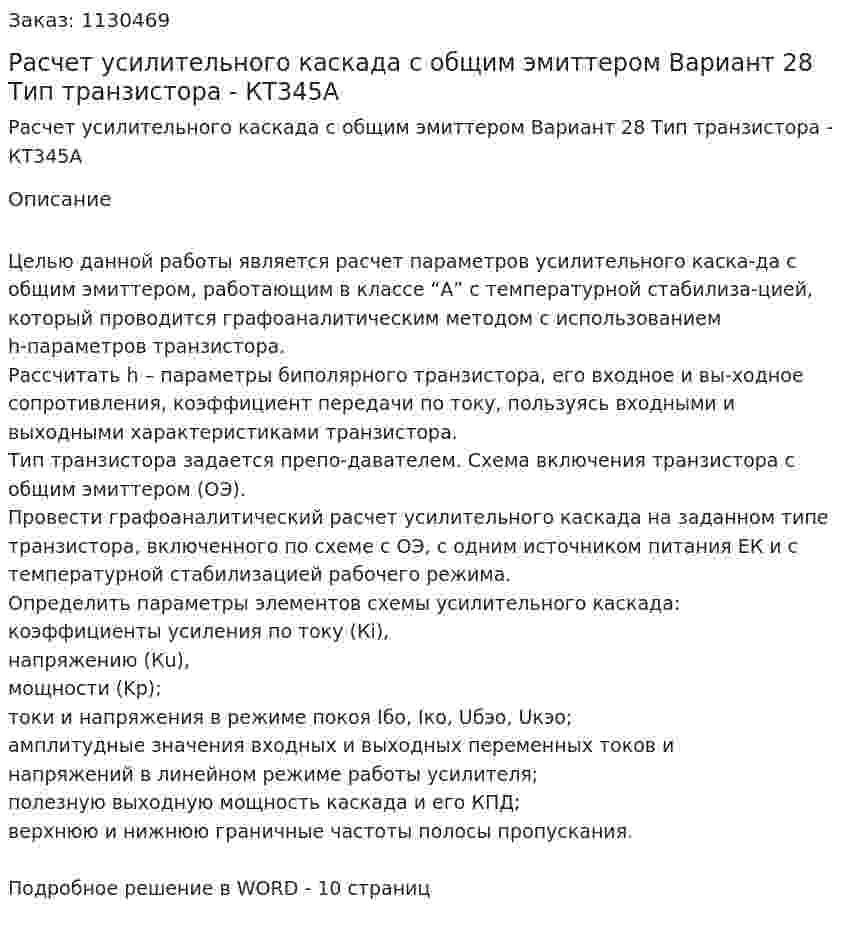

Расчет усилительного каскада с общим эмиттером Вариант 28 Тип транзистора - КТ345А
Расчет усилительного каскада с общим эмиттером Вариант 28 Тип транзистора - КТ345А
Описание
Целью данной работы является расчет параметров усилительного каска-да с общим эмиттером, работающим в классе “А” с температурной стабилиза-цией, который проводится графоаналитическим методом с использованием h-параметров транзистора.
Рассчитать h – параметры биполярного транзистора, его входное и вы-ходное сопротивления, коэффициент передачи по току, пользуясь входными и выходными характеристиками транзистора. Тип транзистора задается препо-давателем. Схема включения транзистора с общим эмиттером (ОЭ).
Провести графоаналитический расчет усилительного каскада на заданном типе транзистора, включенного по схеме с ОЭ, с одним источником питания EК и с температурной стабилизацией рабочего режима.
Определить параметры элементов схемы усилительного каскада:
коэффициенты усиления по току (Кi),
напряжению (Кu),
мощности (Kp);
токи и напряжения в режиме покоя Iбо, Iко, Uбэо, Uкэо;
амплитудные значения входных и выходных переменных токов и
напряжений в линейном режиме работы усилителя;
полезную выходную мощность каскада и его КПД;
верхнюю и нижнюю граничные частоты полосы пропускания.
Подробное решение в WORD - 10 страниц
