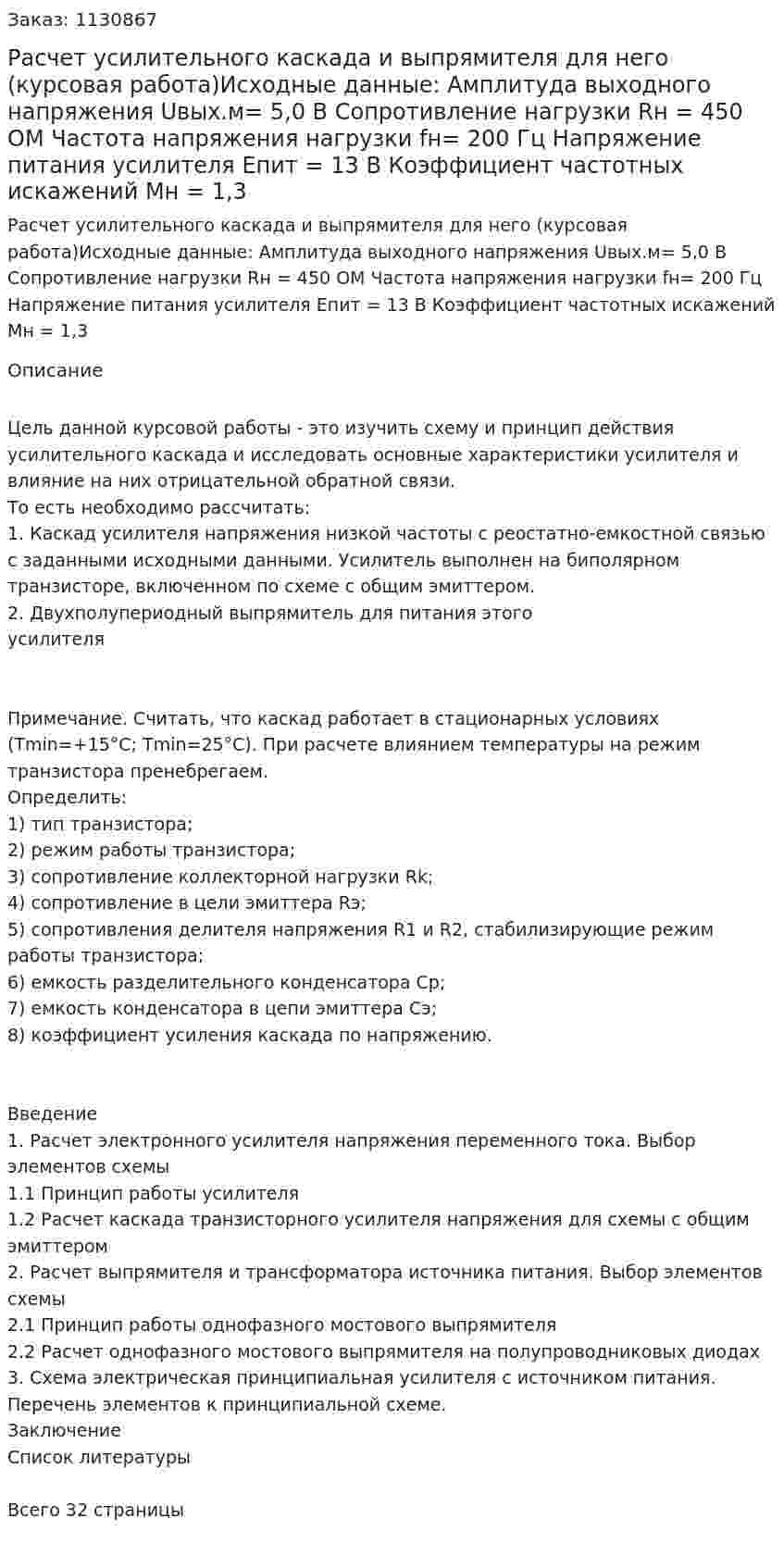

Расчет усилительного каскада и выпрямителя для него (курсовая работа)Исходные данные: Амплитуда выходного напряжения Uвых.м= 5,0 В Сопротивление нагрузки Rн = 450 ОМ Частота напряжения нагрузки fн= 200 Гц Напряжение питания усилителя Епит = 13 В Коэффициент частотных искажений Мн = 1,3
Расчет усилительного каскада и выпрямителя для него (курсовая работа)Исходные данные: Амплитуда выходного напряжения Uвых.м= 5,0 В Сопротивление нагрузки Rн = 450 ОМ Частота напряжения нагрузки fн= 200 Гц Напряжение питания усилителя Епит = 13 В Коэффициент частотных искажений Мн = 1,3
Описание
Цель данной курсовой работы - это изучить схему и принцип действия усилительного каскада и исследовать основные характеристики усилителя и влияние на них отрицательной обратной связи.
То есть необходимо рассчитать:
1. Каскад усилителя напряжения низкой частоты с реостатно-емкостной связью с заданными исходными данными. Усилитель выполнен на биполярном транзисторе, включенном по схеме с общим эмиттером.
2. Двухполупериодный выпрямитель для питания этого усилителя
Примечание. Считать, что каскад работает в стационарных условиях (Тmin=+15°С; Тmin=25°C). При расчете влиянием температуры на режим транзистора пренебрегаем.
Определить:
1) тип транзистора;
2) режим работы транзистора;
3) сопротивление коллекторной нагрузки Rk;
4) сопротивление в цели эмиттера Rэ;
5) сопротивления делителя напряжения R1 и R2, стабилизирующие режим работы транзистора;
6) емкость разделительного конденсатора Ср;
7) емкость конденсатора в цепи эмиттера Сэ;
8) коэффициент усиления каскада по напряжению.
Введение
1. Расчет электронного усилителя напряжения переменного тока. Выбор элементов схемы
1.1 Принцип работы усилителя
1.2 Расчет каскада транзисторного усилителя напряжения для схемы с общим эмиттером
2. Расчет выпрямителя и трансформатора источника питания. Выбор элементов схемы
2.1 Принцип работы однофазного мостового выпрямителя
2.2 Расчет однофазного мостового выпрямителя на полупроводниковых диодах
3. Схема электрическая принципиальная усилителя с источником питания. Перечень элементов к принципиальной схеме.
Заключение
Список литературы
Всего 32 страницы
