Расчет усилительного каскада, выполненного на полевом транзисторе 2П302Б в схеме с общим истоком (ОИ)
Расчет усилительного каскада, выполненного на полевом транзисторе 2П302Б в схеме с общим истоком (ОИ)
Описание

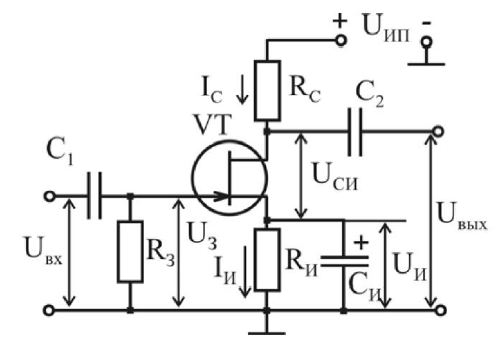

Усилительный каскад выполнен на ПТ 2П302Б в схеме с ОИ (рис. 1). Рабочая точка ПТ
задается напряжением источника питания Uип.
1. Нарисуйте принципиальную схему усилителя.
2. На семействе статических ВАХ транзистора постройте нагрузочную прямую и
определите положение рабочей точки.
3. Для найденной рабочей точки определите сопротивление резистора вцепи истока Rи
и малосигнальные параметры S, Ri и μ.
4. Графоаналитическим методом определите параметры режима усиления Кu и Рвых
при амплитуде входного сигнала Uзи m = 0,25 В.
