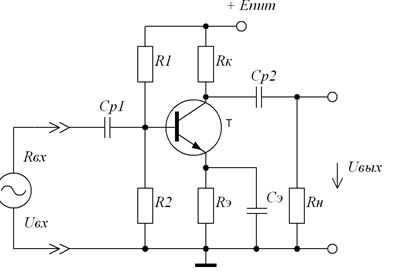

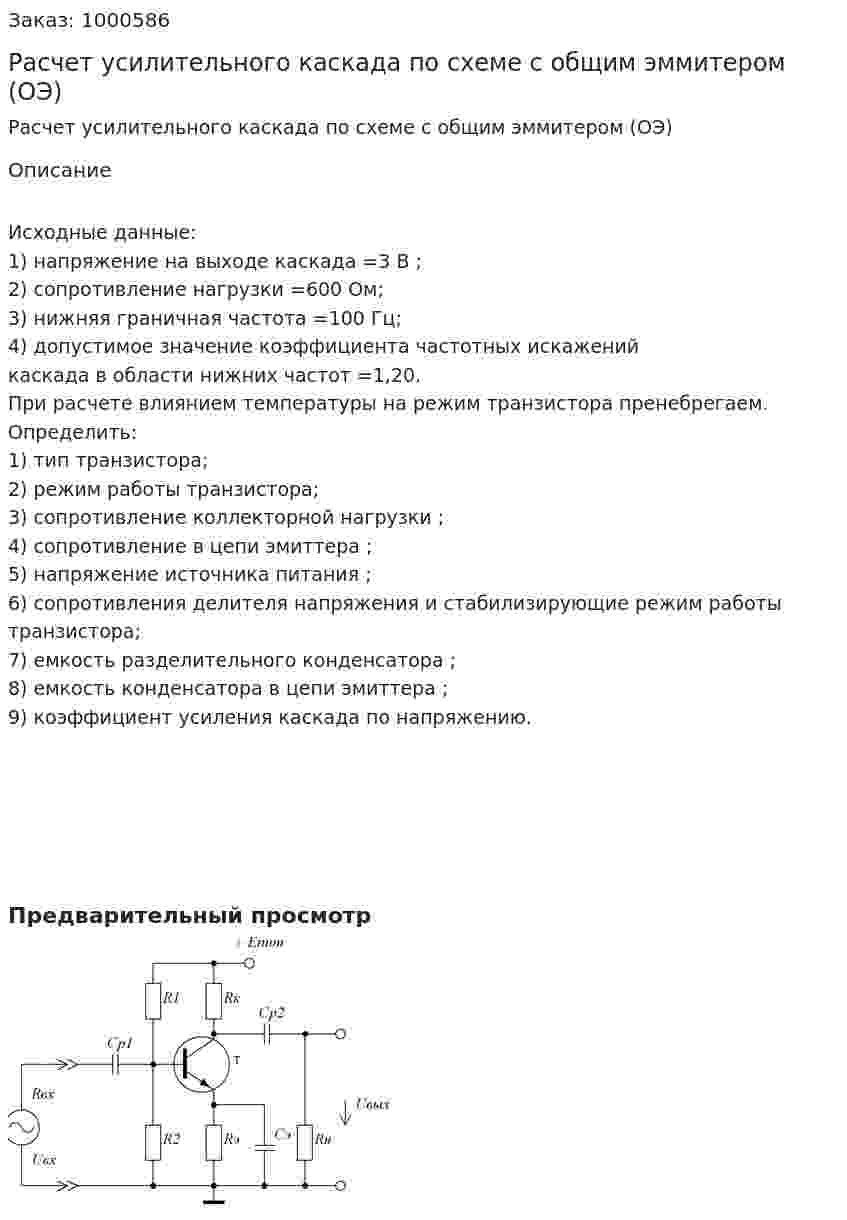

Расчет усилительного каскада по схеме с общим эммитером (ОЭ)

Исходные данные:
1) напряжение на выходе каскада =3 В ;
2) сопротивление нагрузки =600 Ом;
3) нижняя граничная частота =100 Гц;
4) допустимое значение коэффициента частотных искажений каскада в области нижних частот =1,20.
При расчете влиянием температуры на режим транзистора пренебрегаем.
Определить:
1) тип транзистора;
2) режим работы транзистора;
3) сопротивление коллекторной нагрузки ;
4) сопротивление в цепи эмиттера ;
5) напряжение источника питания ;
6) сопротивления делителя напряжения и стабилизирующие режим работы транзистора;
7) емкость разделительного конденсатора ;
8) емкость конденсатора в цепи эмиттера ;
9) коэффициент усиления каскада по напряжению.
