Расчет вала на изгиб с кручениемШкив с диаметром D1 и с углом наклона ветвей ремня к горизонту α1 делает n оборотов в минуту и передает мощность P кВт. Два других шкива имеют одинаковый диаметр D2 и одинаковые углы наклона ветвей ремня к горизонту α2, и каждый из них передает мощность P/2

Требуется:
1) определить моменты, приложенные к шкивам, по заданным P и n;
2) построить эпюру крутящих моментов Мкр;
3) определить окружные усилия t₁ и t₂ , действующие на шкивы, по найденным моментам и заданным диаметрам шкивов D1 и D2 ;
4) определить усилия давления на вал, принимая их равными трем окружным усилиям;
5) определить силы, изгибающие вал в горизонтальной и вертикаль-ной плоскостях (вес шкивов и вала не учитывать);
6) построить эпюры изгибающих моментов от горизонтальных сил Мгор и от вертикальных сил Мверт ;
7) построить эпюру суммарных изгибающих моментов (для каждого поперечного сечения вала имеется своя плоскость действия суммарного изгибающего момента, но для круглого сечения можно совместить плоскости Мизг всех поперечных сечений и построить суммарную эпюру в плоскости чертежа; при по-строении эпюры надо учесть, что для некоторых участков вала она не будет прямолинейной);
8) по третьей теории прочности подобрать диаметр вала при [σ] = 70 МПа, округляя его до большего значения из стандартного ряда;
в наиболее напряженной точке опасного сечения определить ана-литически и графически (с помощью круга Мора) величины и направле-ние главных напряжений, нарисовать элемент, повернутый на угол α, по граням которого действуют главные напряжения.

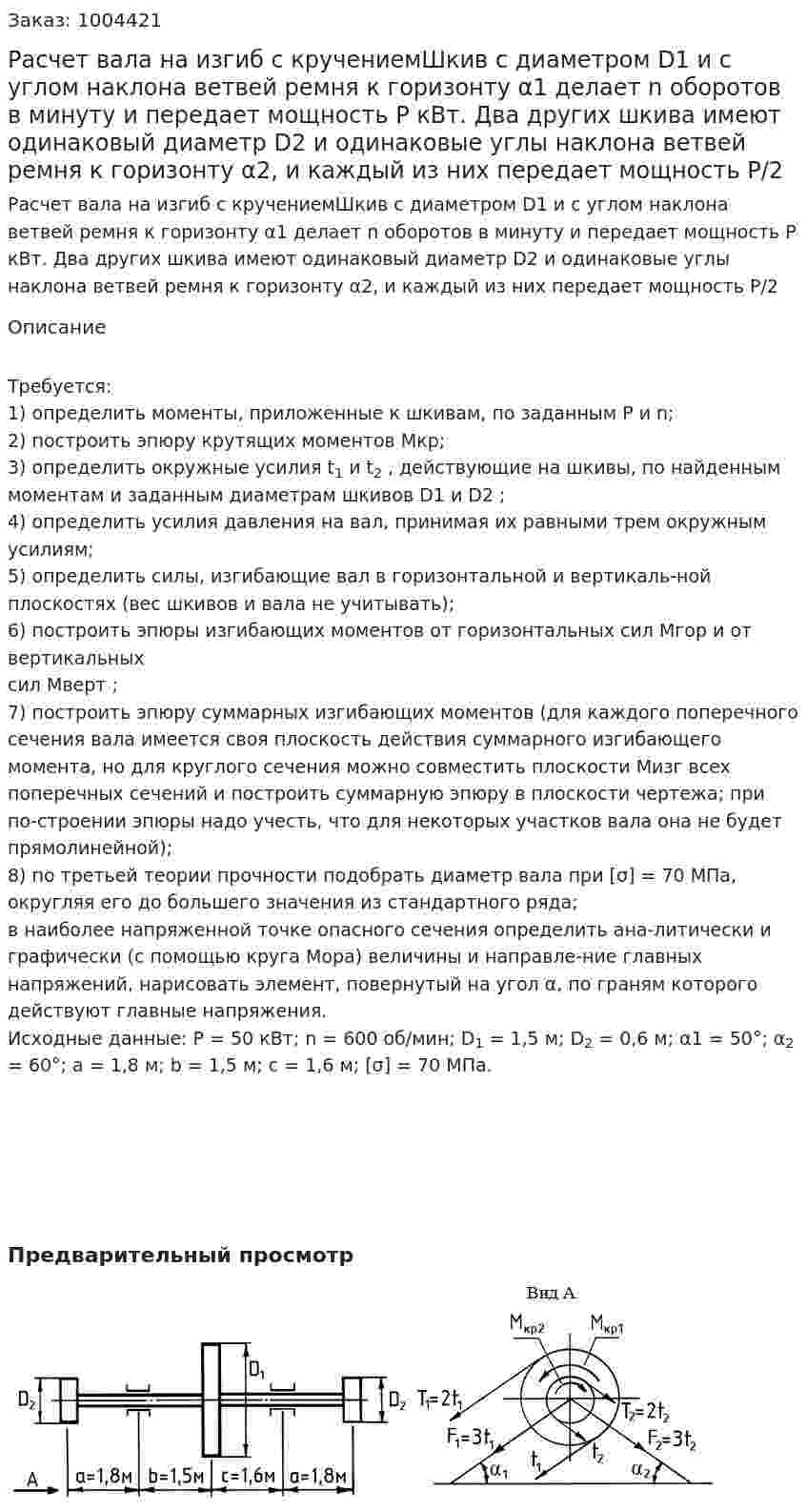

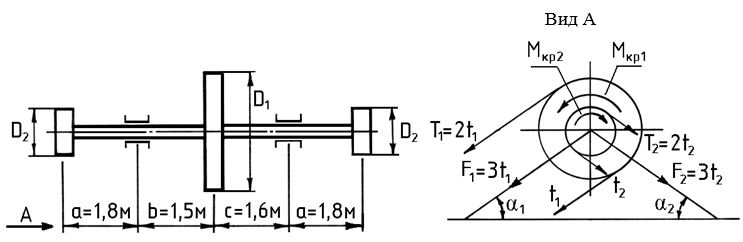

Исходные данные: P = 50 кВт; n = 600 об/мин; D₁ = 1,5 м; D₂ = 0,6 м; α1 = 50°; α₂ = 60°; a = 1,8 м; b = 1,5 м; с = 1,6 м; [σ] = 70 МПа.
