Рассчитать и построить частотные характеристики и резонансные кривые параллельного колебательного контура.

1. Рассчитать и построить частотные характеристики и резонансные кривые параллельного колебательного контура.

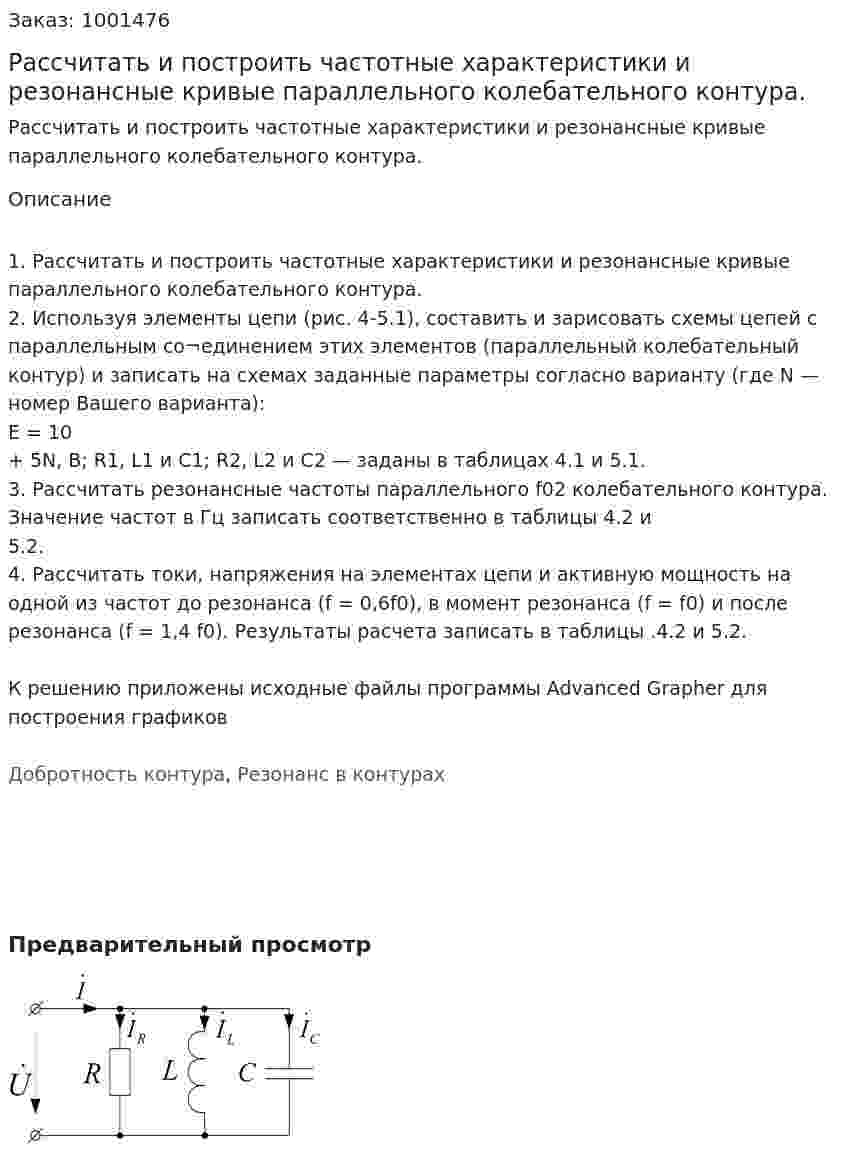

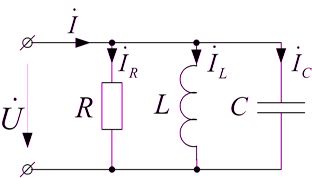

2. Используя элементы цепи (рис. 4-5.1), составить и зарисовать схемы цепей с параллельным со¬единением этих элементов (параллельный колебательный контур) и записать на схемах заданные параметры согласно варианту (где N — номер Вашего варианта):
E = 10 + 5N, В; R1, L1 и С1; R2, L2 и С2 — заданы в таблицах 4.1 и 5.1.
3. Рассчитать резонансные частоты параллельного f02 колебательного контура. Значение частот в Гц записать соответственно в таблицы 4.2 и
5.2.
4. Рассчитать токи, напряжения на элементах цепи и активную мощность на одной из частот до резонанса (f = 0,6f0), в момент резонанса (f = f0) и после резонанса (f = 1,4 f0). Результаты расчета записать в таблицы .4.2 и 5.2.

К решению приложены исходные файлы программы Advanced Grapher для построения графиков

Добротность контура, Резонанс в контурах
