Заказ: 1001475
Рассчитать и построить частотные характеристики и резонансные кривые последовательного и параллельного колебательного контура (Вариант 7)Дано: R1 = 18 Ом, C1 = 34 мкФ, L1 = 170 мГн, Е = 45 В
Рассчитать и построить частотные характеристики и резонансные кривые последовательного и параллельного колебательного контура (Вариант 7)Дано: R1 = 18 Ом, C1 = 34 мкФ, L1 = 170 мГн, Е = 45 В
Описание
1. Рассчитать и построить частотные характеристики и резонансные кривые последовательного и параллельного колебательного контура.

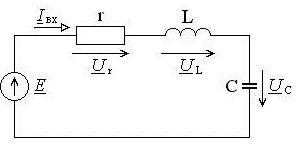

2. Используя элементы цепи, составить и зарисовать схемы цепей с последовательным соединением резистора, катушки и конденсатора (последовательный колебательный контур ) и записать на схемах заданные параметры согласно варианту (где N — номер Вашего варианта):
E = 10 + 5N, В; R1, L1 и С1; R2, L2 и С2 — заданы в таблицах 4.1 и 5.1.
3. Рассчитать резонансные частоты последовательного f01 колебательного контура. Значение частот в Гц записать соответственно в таблицы 4.2 и
5.2.
4. Рассчитать токи, напряжения на элементах цепи и активную мощность на одной из частот до резонанса (f = 0,6f0), в момент резонанса (f = f0) и после резонанса (f = 1,4 f0). Результаты расчета записать в таблицы
Подробное решение в WORD - 5 страниц. К решению приложены исходные файлы программы Advanced Grapher для построения графиков
