Разработка конструкции устройства для диагностики зарядных станций (Дипломный проект)

Ставится задача спроектировать узкоспециализированный стенд для проверки работы зарядных устройств «Заряд» и «АЗС-2-54», который будет эмулировать состояние аккумулятора на всех режимах зарядки, имитировать возможные сбои на всех режимах, снимать характеристики тока заряда выдаваемых при этом зарядным устройством, производить контроль за выводом индикации о нарушении режима заряда, проводить анализ полученных данных, и вывода информации о степени работоспособности устройства и возникших ошибок работы при проведении диагностики.
Станция обеспечивает выполнение следующих функций:
1)доразряд батарей до минимального напряжения разряда;
2)автоматическое переключение в режим "Заряд" заряд стабилизированным током;
3)автоматическое переключение в режим подзаряда малым током при сообщении батарее зарядной емкости или в режим "Авария" при повышенном напряжении заряда на батарее.

ВВЕДЕНИЕ
1 АНАЛИЗ ТЕХНИЧЕСКОГО ЗАДАНИЯ
1.1 Анализ исходных данных
2 ПАТЕНТНО-ИНФОРМАЦИОННЫЙ ПОИСК
2.1 Обзор существующих аналогов
2.2 Технические характеристики проектируемого прибора
2.3 Разработка схемы электрической структурной
2.4 Выбор элементной базы
2.5 Анализ работы схемы электрической принципиальной
3. РАЗРАБОТКА КОНСТРУКЦИИ
4. РАЗРАБОТКА ПЕЧАТНОЙ ПЛАТЫ
4.1 Выбор типа конструкции блока
4.2 Выбор типа конструкции печатной платы
4.3 Выбор класса точности печатной платы
4.4 Выбор метода изготовления печатной платы
4.5 Выбор материала печатной платы
4.6 Выбор габаритных размеров печатной платы
4.7 Расчет элементов конструкции печатной платы
4.8 Применение ЭВМ и САПР в дипломном проектировании
4.9 Проверочный расчет печатного монтажа
5. ИНЖЕНЕРНЫЙ РАСЧЕТ
5.1 Расчет вибропрочности
5.2 Расчет технологичности конструкции
5.3 Расчет надежности конструкции
6. МЕРОПРИЯТИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
6.1 Обзор опасных и вредных факторов
6.2 Микроклимат
6.3 Расчет естественного освещения
6.4 Расчет искусственного освещения
6.5 Ионизирующее излучение
6.6 Влияние шума
6.7 Эргономический анализ
6.8 Антропометрические показатели
6.9 Режим работы оператора
6.10 Оценка условий труда
6.11 Пожарная профилактика
6.12 Электробезопасность
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

Всего 65 страниц + 13 файлов Компаса (чертежи и спецификации)

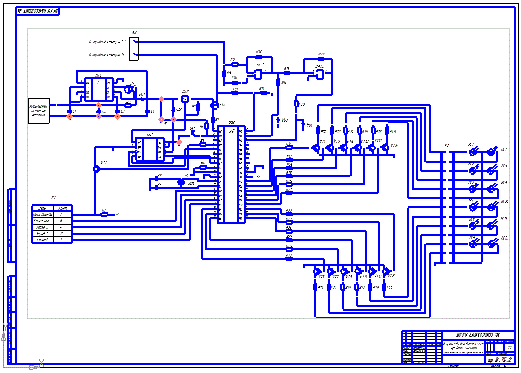

Предварительный просмотр
