Заказ: 1115131

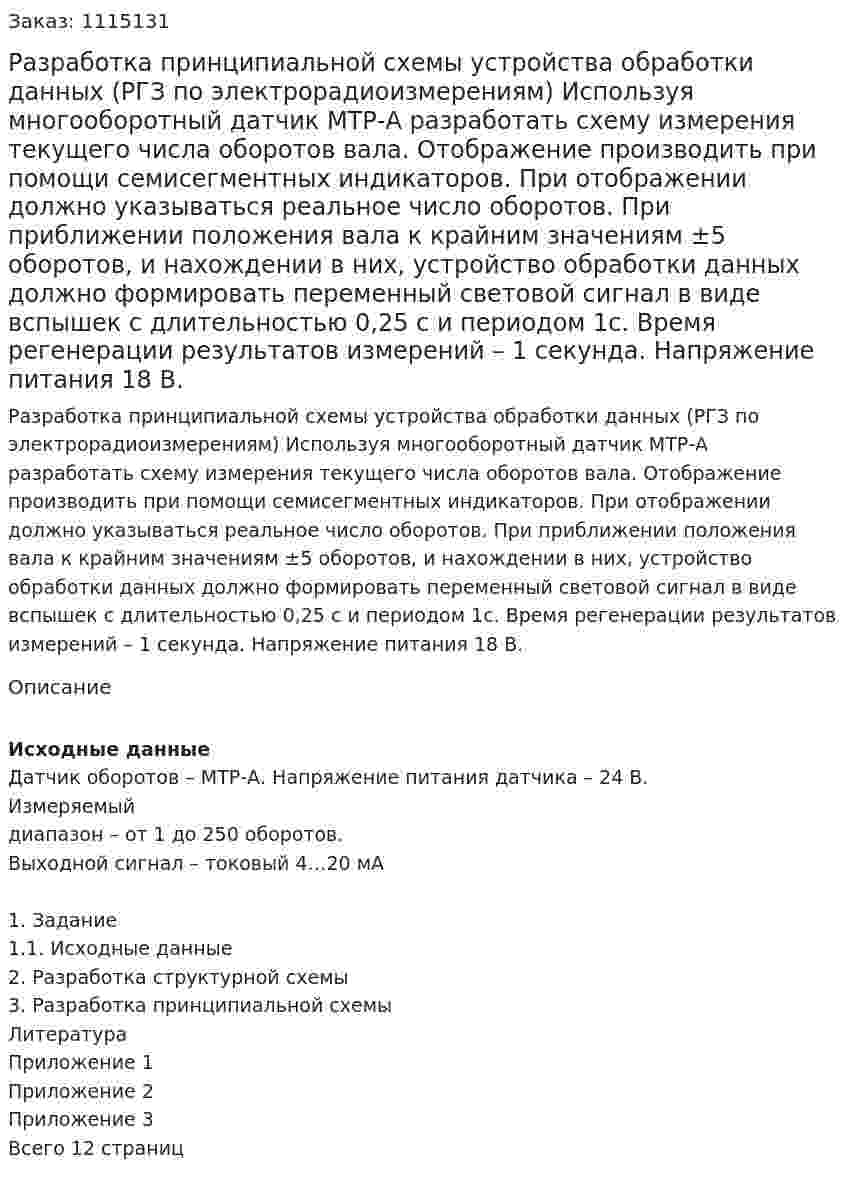

Разработка принципиальной схемы устройства обработки данных (РГЗ по электрорадиоизмерениям) Используя многооборотный датчик МТР-А разработать схему измерения текущего числа оборотов вала. Отображение производить при помощи семисегментных индикаторов. При отображении должно указываться реальное число оборотов. При приближении положения вала к крайним значениям ±5 оборотов, и нахождении в них, устройство обработки данных должно формировать переменный световой сигнал в виде вспышек с длительностью 0,25 с и периодом 1с. Время регенерации результатов измерений – 1 секунда. Напряжение питания 18 В.
Разработка принципиальной схемы устройства обработки данных (РГЗ по электрорадиоизмерениям) Используя многооборотный датчик МТР-А разработать схему измерения текущего числа оборотов вала. Отображение производить при помощи семисегментных индикаторов. При отображении должно указываться реальное число оборотов. При приближении положения вала к крайним значениям ±5 оборотов, и нахождении в них, устройство обработки данных должно формировать переменный световой сигнал в виде вспышек с длительностью 0,25 с и периодом 1с. Время регенерации результатов измерений – 1 секунда. Напряжение питания 18 В.
Описание
Исходные данные
Датчик оборотов – МТР-А. Напряжение питания датчика – 24 В.
Измеряемый диапазон – от 1 до 250 оборотов.
Выходной сигнал – токовый 4…20 мА
1. Задание
1.1. Исходные данные
2. Разработка структурной схемы
3. Разработка принципиальной схемы
Литература
Приложение 1
Приложение 2
Приложение 3
Всего 12 страниц
