Разработка привода пластинчатого конвейера (курсовая работа)

Целью курсового проектирования является приобретение навыков принятия самостоятельных конструктивных решений, усвоение последовательности разработки механизмов общего назначения, закрепление учебного материала по расчету типовых деталей машин.
Задачей проекта является разработка привода пластинчатого конвейера.

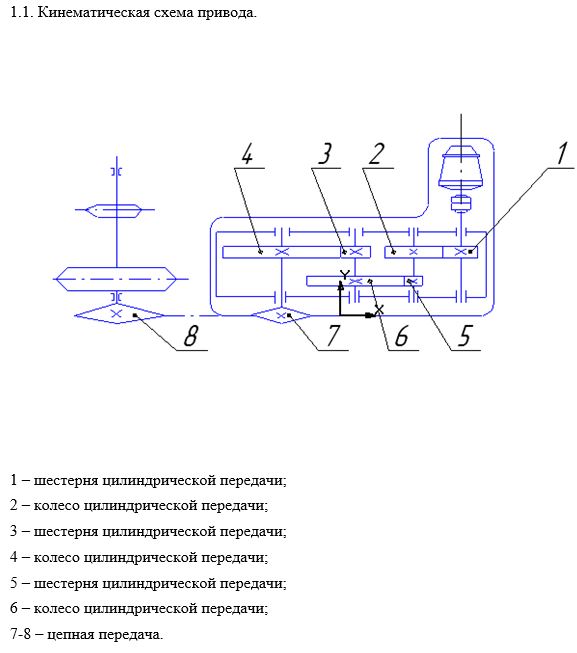

Привод состоит из электродвигателя, трехступенчатого цилиндрического редуктора. Вращательное движение от электродвигателя редуктору передается упругой втулочно-пальцевой муфтой.
Электродвигатель выбирается по требуемой мощности и ориентировочной частоте вращения. Зубчатые передачи проектируются по критерию контактной прочности активной поверхности зубьев, проверяются по контактным, изгибным напряжениям, а также при действии пиковых нагрузок. Ориентировочный расчет валов проводится на чистое кручение по пониженным допускаемым напряжениям. Подшипники выбираем по характеру нагрузки на валы и по диаметрам валов, проверяем на долговечность по динамической грузоподъемности. Шпоночные соединения проверяем на смятие. Валы проверяются на сопротивление усталости по коэффициентам запаса прочности при совместном действии изгиба и кручения с учетом масштабных факторов и концентраторов напряжений.
Способ смазки и уровень масла обусловлены компоновкой механизма. Масло выбирается исходя из действующих контактных напряжений и окружной скорости в зацеплениях.
В результате работы должна быть получена компактная и эстетичная конструкция редуктора, отвечающая современным требованиям, предъявляемым к механизмам данного назначения


Курсовой проект содержит 4 листа чертежей формата А1, пояснительную записку на 69 листах, включающую 18 рисунков, 14 таблиц, 4 литературных источника


Введение 4
1. Выбор электродвигателя 5
2. Кинематический и силовой расчет 8
3. Расчет передач привода 10
3.1. Расчет цилиндрической косозубой передачи (1-2) 10
3.2. Расчет цилиндрической косозубой передачи (3-4) 20
3.3. Расчет цилиндрической косозубой передачи (5-6) 25
3.4. Расчет цепной передачи (7-8) 30
4. Ориентировочный расчет валов 34
4.1. Вал быстроходный (1) 34
4.2. Вал промежуточный (2-3) 35
4.3. Вал промежуточный (4-5) 35
4.3. Вал тихоходный (6) 36
4.5. Выбор типов подшипников 38
5. Конструктивные размеры зубчатых колес 39
6. Конструктивные размеры корпуса 42
7. Проверка долговечности подшипников 43
7.1. Вал быстроходный (1) 44
7.2. Вал промежуточный (2-3) 48
7.3 Вал промежуточный (4-5) 51
7.4. Вал тихоходный (6) 54
8. Проверка долговечности соединения вал- ступица 57
9. Уточненный расчет валов 59
10. Проверка прочности элементов муфт 63
11. Выбор смазки 65
12. Выбор посадок 66
13 Сборка и регулировка редуктора 67
Заключение 68
Список использованных источников 69

В комплект решения, кроме пояснительной записки, входят исходники чертежей в форматах CDW и FRW

Предварительный просмотр
