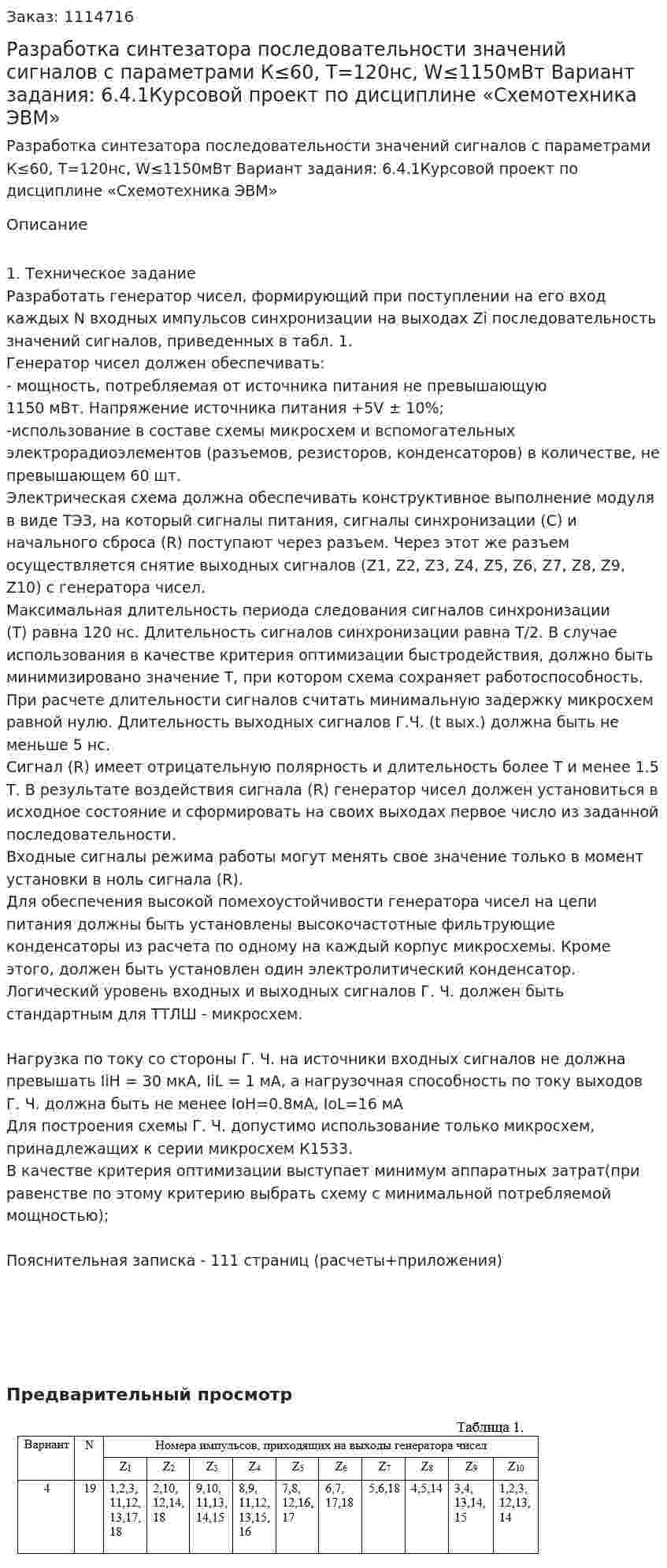

Разработка синтезатора последовательности значений сигналов с параметрами К≤60, T=120нс, W≤1150мВт Вариант задания: 6.4.1Курсовой проект по дисциплине «Схемотехника ЭВМ»

1. Техническое задание
Разработать генератор чисел, формирующий при поступлении на его вход каждых N входных импульсов синхронизации на выходах Zi последовательность значений сигналов, приведенных в табл. 1.
Генератор чисел должен обеспечивать:
- мощность, потребляемая от источника питания не превышающую
1150 мВт. Напряжение источника питания +5V ± 10%;
-использование в составе схемы микросхем и вспомогательных электрорадиоэлементов (разъемов, резисторов, конденсаторов) в количестве, не превышающем 60 шт.
Электрическая схема должна обеспечивать конструктивное выполнение модуля в виде ТЭЗ, на который сигналы питания, сигналы синхронизации (С) и начального сброса (R) поступают через разъем. Через этот же разъем осуществляется снятие выходных сигналов (Z1, Z2, Z3, Z4, Z5, Z6, Z7, Z8, Z9, Z10) с генератора чисел.
Максимальная длительность периода следования сигналов синхронизации (Т) равна 120 нс. Длительность сигналов синхронизации равна Т/2. В случае использования в качестве критерия оптимизации быстродействия, должно быть минимизировано значение Т, при котором схема сохраняет работоспособность. При расчете длительности сигналов считать минимальную задержку микросхем равной нулю. Длительность выходных сигналов Г.Ч. (t вых.) должна быть не меньше 5 нс.
Сигнал (R) имеет отрицательную полярность и длительность более Т и менее 1.5 Т. В результате воздействия сигнала (R) генератор чисел должен установиться в исходное состояние и сформировать на своих выходах первое число из заданной последовательности.
Входные сигналы режима работы могут менять свое значение только в момент установки в ноль сигнала (R).
Для обеспечения высокой помехоустойчивости генератора чисел на цепи питания должны быть установлены высокочастотные фильтрующие конденсаторы из расчета по одному на каждый корпус микросхемы. Кроме этого, должен быть установлен один электролитический конденсатор.
Логический уровень входных и выходных сигналов Г. Ч. должен быть стандартным для ТТЛШ - микросхем.

Нагрузка по току со стороны Г. Ч. на источники входных сигналов не должна превышать IiH = 30 мкА, IiL = 1 мА, а нагрузочная способность по току выходов Г. Ч. должна быть не менее IoH=0.8мА, IoL=16 мА
Для построения схемы Г. Ч. допустимо использование только микросхем, принадлежащих к серии микросхем К1533.
В качестве критерия оптимизации выступает минимум аппаратных затрат(при равенстве по этому критерию выбрать схему с минимальной потребляемой мощностью);

Пояснительная записка - 111 страниц (расчеты+приложения)
