Разветвленная цепь постоянного тока
Разветвленная цепь постоянного тока
Описание

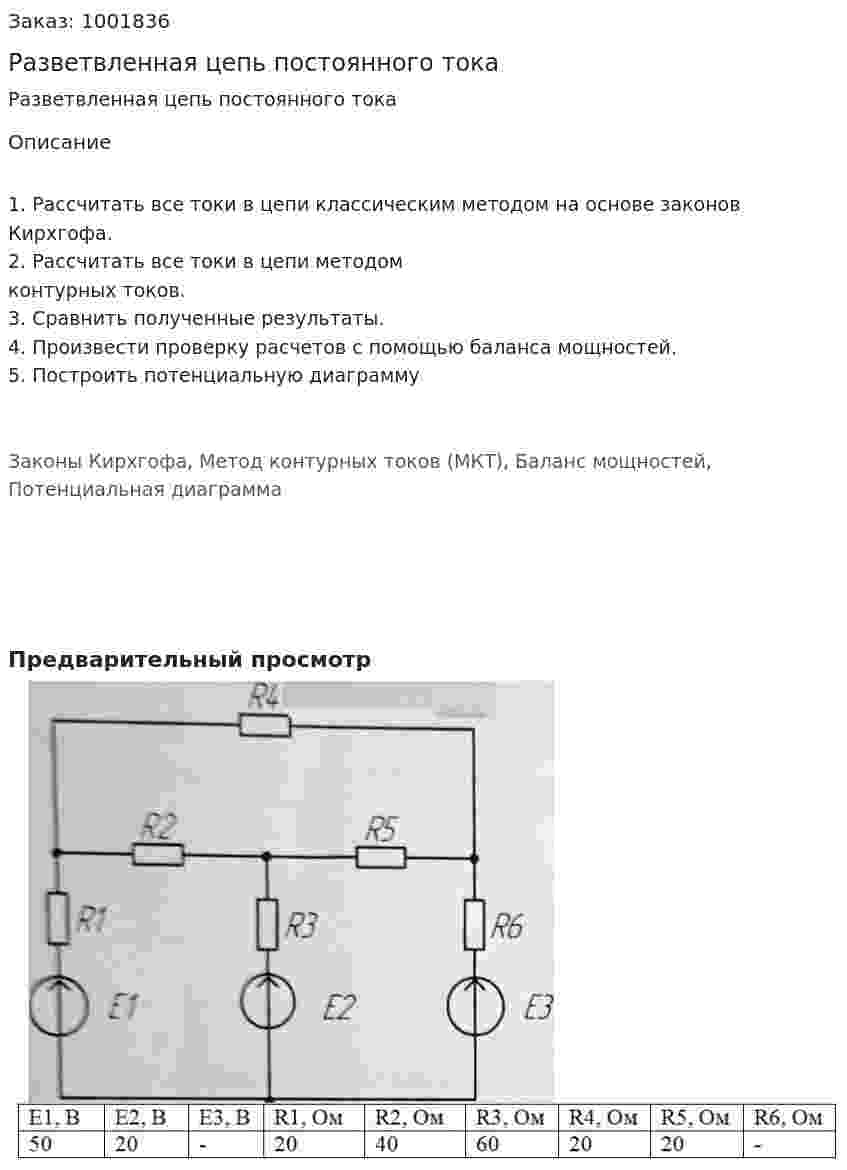

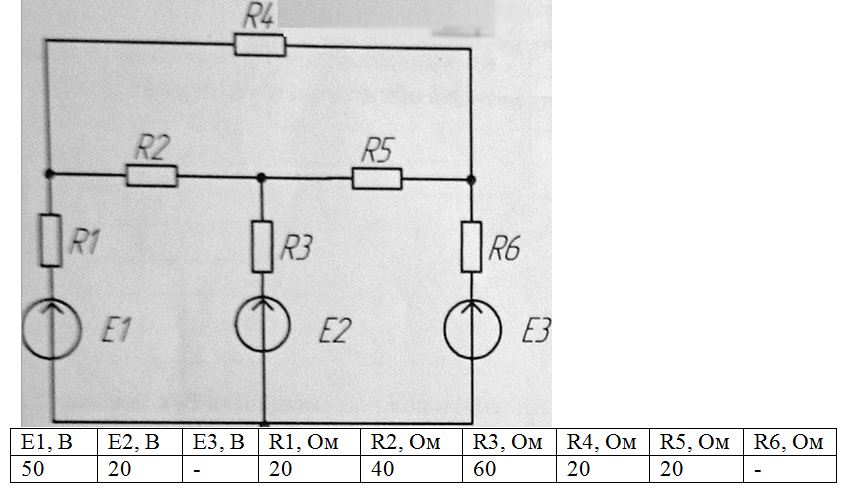

1. Рассчитать все токи в цепи классическим методом на основе законов Кирхгофа.
2. Рассчитать все токи в цепи методом контурных токов.
3. Сравнить полученные результаты.
4. Произвести проверку расчетов с помощью баланса мощностей.
5. Построить потенциальную диаграмму
Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей, Потенциальная диаграмма
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 1
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 1
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 10
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 10
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 11
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 11
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 12
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Полные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. Определить значения, отмеченные прочерками в таблице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ .
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Полные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. Определить значения, отмеченные прочерками в таблице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ .
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Полные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. Определить значения, отмеченные прочерками в таблице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ Какие изменения произойдут в цепи при ее включении на постоянное напряжение? Дано: Z1=15 Ом, Z2=20 Ом, U=60 В.
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Полные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. Определить значения, отмеченные прочерками в таблице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ Какие изменения произойдут в цепи при ее включении на постоянное напряжение? Дано: Z1=15 Ом, Z2=20 Ом, U=60 В.
