Разветвленная цепь постоянного тока
Разветвленная цепь постоянного тока
Описание

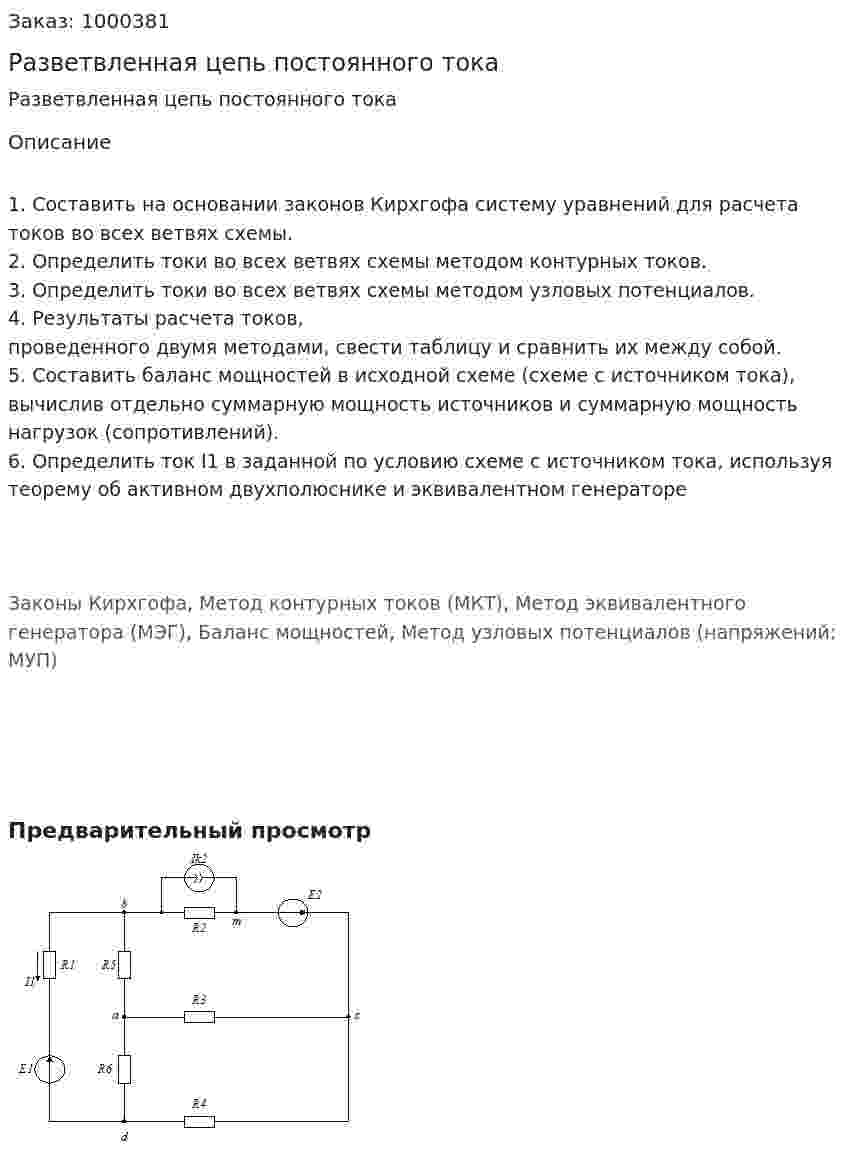

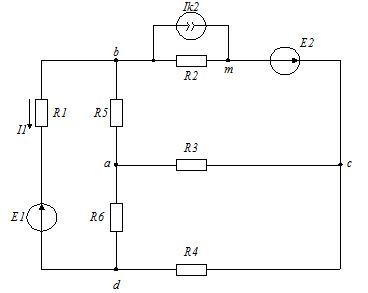

1. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.
2. Определить токи во всех ветвях схемы методом контурных токов.
3. Определить токи во всех ветвях схемы методом узловых потенциалов.
4. Результаты расчета токов, проведенного двумя методами, свести таблицу и сравнить их между собой.
5. Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив отдельно суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
6. Определить ток I1 в заданной по условию схеме с источником тока, используя теорему об активном двухполюснике и эквивалентном генераторе
Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Метод узловых потенциалов (напряжений; МУП)
- Разветвленная цепь постоянного тока
- Разветвленная цепь постоянного тока
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 1
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 1
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 10
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 10
- Разветвленная цепь постоянного тока 1. Написать по законам Кирхгофа систему уравнений для определения токов в ветвях схемы (не решать). 2. Определить токи в ветвях схемы методом контурных токов и узловых потенциалов. 3. Составить баланс мощностей. 4. Определить напряжения, измеряемые вольтметрами. 5. Методом эквивалентного генератора определить ток во второй ветви (где E2 и R2 ). Числовые данные параметров схемы указаны в таблице 1. 6. Создать модель заданной цепи в системе схемотехнического моделирования Work-Bench. Полученные результаты сравнить с расчетными и записать в таблице 2. Вариант 11
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Пол¬ные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. В таблице 3 указан также номер рисунка со схемой цепи. Определить значения, отмеченные прочерками в таб¬лице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ . Какие изменения произойдут в цепи при ее включении на постоянное напряжение? Дано: XL = 10 Ом, XC = 16 Ом, Q1 = -256 ВАр, Q2 = 640 ВАр. Определить: U, I1, I2, I, P1, P, Q, S
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Пол¬ные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. В таблице 3 указан также номер рисунка со схемой цепи. Определить значения, отмеченные прочерками в таб¬лице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ . Какие изменения произойдут в цепи при ее включении на постоянное напряжение? Дано: XL = 10 Ом, XC = 16 Ом, Q1 = -256 ВАр, Q2 = 640 ВАр. Определить: U, I1, I2, I, P1, P, Q, S
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Полные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. Определить значения, отмеченные прочерками в таблице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ .
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Полные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. Определить значения, отмеченные прочерками в таблице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ .
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Полные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. Определить значения, отмеченные прочерками в таблице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ Какие изменения произойдут в цепи при ее включении на постоянное напряжение? Дано: Z1=15 Ом, Z2=20 Ом, U=60 В.
- Разветвленная цепь переменного тока состоит из двух параллельных ветвей, содержащих в зависимости от варианта активные сопротивления R1 , R2 и реактивные XL и XC . Полные сопротивления ветвей Z1 и Z2 . К цепи приложено напряжение U. Токи в ветвях соответственно равны I1 и I; ток в неразветвленной части цепи равен I . Ветви потребляют активные мощности P1 и P2 и реактивные Q1 и Q2. Общие активная и реактивная мощности цепи Р и Q, а полная мощность цепи S. Определить значения, отмеченные прочерками в таблице вариантов, и начертить в масштабе векторную диаграмму цепи. Перед построением диаграммы вычислите углы сдвига фаз φ1 , φ2 и φ Какие изменения произойдут в цепи при ее включении на постоянное напряжение? Дано: Z1=15 Ом, Z2=20 Ом, U=60 В.
