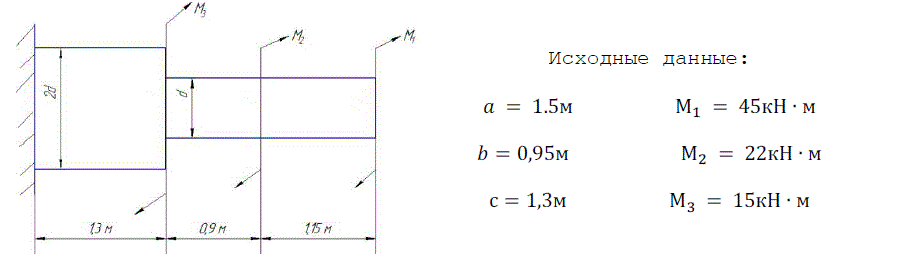

Стальной ступенчатый вал круглого поперечного сечения защемлен одним концом и нагружен системой скручивающих моментов. Для данного вала подобрать величину диаметра d по условиям прочности вала, построив при этом эпюры крутящих моментов и максимальных касательных напряжений. Принять: модуль сдвига стали G = 8∙ 104 МПа, [τ] = 90 МПа. Исходные данные: a = 1,5 м b = 0,95 м с = 1,3 м М1 = 45 кН·м М2 = 22 кН·м М3 = 15 кН·м
Стальной ступенчатый вал круглого поперечного сечения защемлен одним концом и нагружен системой скручивающих моментов. Для данного вала подобрать величину диаметра d по условиям прочности вала, построив при этом эпюры крутящих моментов и максимальных касательных напряжений. Принять: модуль сдвига стали G = 8∙ 104 МПа, [τ] = 90 МПа. Исходные данные: a = 1,5 м b = 0,95 м с = 1,3 м М1 = 45 кН·м М2 = 22 кН·м М3 = 15 кН·м
Описание
Подробное решение - 4 страницы
