Типовой расчет усилительного каскада на транзисторе по схеме с общим эмиттером
Типовой расчет усилительного каскада на транзисторе по схеме с общим эмиттером
Описание
Пошаговое руководство. Формат PowerPoint. Подойдет практически под любой транзистор.

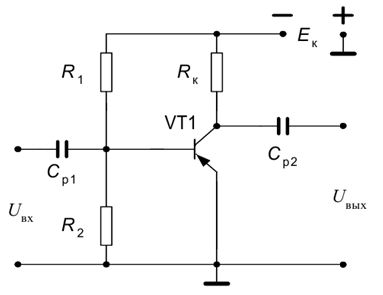

Для схемы усилительного каскада с общим эмиттером, представленной на рисунке ниже, определить основные параметры усилителя при следующих значениях номиналов элементов схемы: транзистор ГТ320А, входные и выходные характеристики которого представлены ниже; резисторы в цепи базы транзистора R1 = 5000 Ом, R2 = 300 Ом; резистор в коллекторной цепи RK = 100 Ом; источник питания усилительного каскада EK = 10 В; амплитуда входного синусоидального сигнала низкой частоты, подлежащего усилению Umвх = 0,1 В.
1. Положение рабочей точки на входных и выходных характеристиках транзистора
2. h - параметры транзистора в районе рабочей точки
3. Входное сопротивление усилительного каскада
4. Выходное сопротивление усилительного каскада
5. Коэффициент усиления каскада по напряжению
6. Коэффициент усиления каскада по току
7. Коэффициент усиления каскада по мощности
8. Величина выходного напряжения усилительного каскада
9. Расчет параметров Rф, Cф
10 Расчет делителя R1, R2
