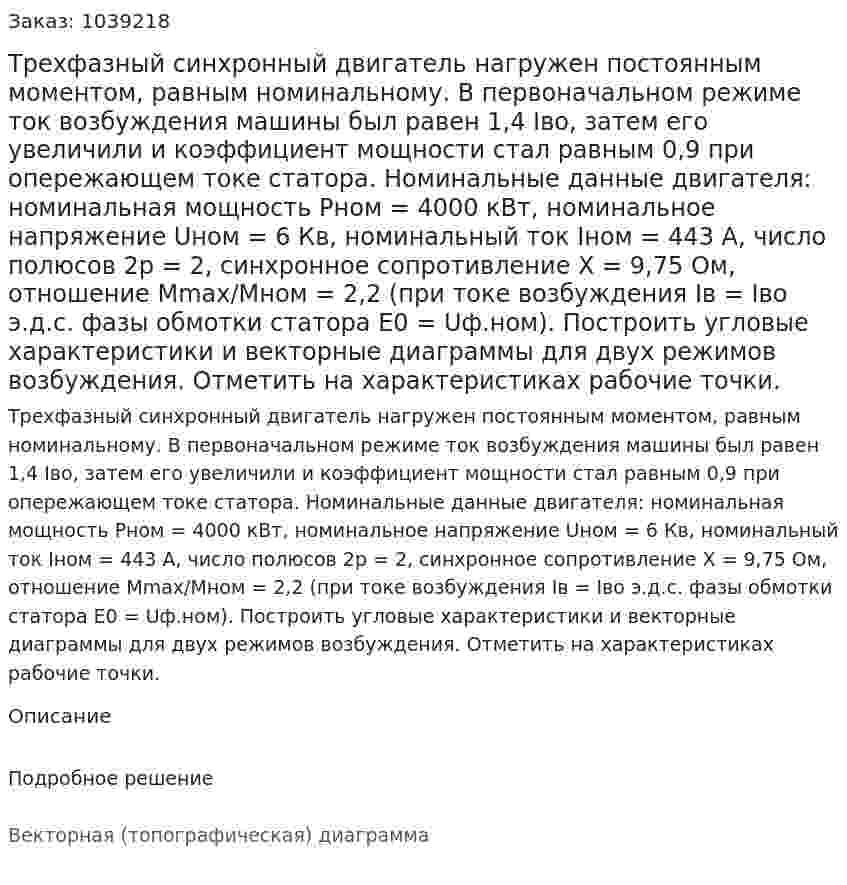

Трехфазный синхронный двигатель нагружен постоянным моментом, равным номинальному. В первоначальном режиме ток возбуждения машины был равен 1,4 Iво, затем его увеличили и коэффициент мощности стал равным 0,9 при опережающем токе статора. Номинальные данные двигателя: номинальная мощность Рном = 4000 кВт, номинальное напряжение Uном = 6 Кв, номинальный ток Iном = 443 А, число полюсов 2р = 2, синхронное сопротивление Х = 9,75 Ом, отношение Мmax/Мном = 2,2 (при токе возбуждения Iв = Iво э.д.с. фазы обмотки статора Е0 = Uф.ном). Построить угловые характеристики и векторные диаграммы для двух режимов возбуждения. Отметить на характеристиках рабочие точки.
Трехфазный синхронный двигатель нагружен постоянным моментом, равным номинальному. В первоначальном режиме ток возбуждения машины был равен 1,4 Iво, затем его увеличили и коэффициент мощности стал равным 0,9 при опережающем токе статора. Номинальные данные двигателя: номинальная мощность Рном = 4000 кВт, номинальное напряжение Uном = 6 Кв, номинальный ток Iном = 443 А, число полюсов 2р = 2, синхронное сопротивление Х = 9,75 Ом, отношение Мmax/Мном = 2,2 (при токе возбуждения Iв = Iво э.д.с. фазы обмотки статора Е0 = Uф.ном). Построить угловые характеристики и векторные диаграммы для двух режимов возбуждения. Отметить на характеристиках рабочие точки.
Описание
Подробное решение
Векторная (топографическая) диаграмма
- Трехфазный синхронный двигатель нагружен постоянным моментом, равным номинальному. В первоначальном режиме ток возбуждения машины был равен 1,4 Iво, затем его увеличили и коэффициент мощности стал равным 0,9 при опережающем токе статора. Номинальные данные двигателя: номинальная мощность Рном = 4000 кВт, номинальное напряжение Uном = 6 Кв, номинальный ток Iном = 443 А, число полюсов 2р = 2, синхронное сопротивление Х = 9,75 Ом, отношение Мmax/Мном = 2,2 (при токе возбуждения Iв = Iво э.д.с. фазы обмотки статора Е0 = Uф.ном). Построить угловые характеристики и векторные диаграммы для двух режимов возбуждения. Отметить на характеристиках рабочие точки.
- Трехфазный синхронный двигатель номинальной мощностью Рн = 575 кВт, числом полюсов 2р = 6 работает от сети промышленной частоты напряжением Uн = 6 кВ. Перегрузочная способность двигателя Мmax/Мн = 1,5 , кратность пускового тока Iп/Iн = 5, кратность пускового момента Mп/Mн = 1,4. Схема соединения обмотки статора – «звезда». В номинальном режиме работы двигатель имеет коэффициент полезного действия ηн = 93 %, коэффициент мощности при опережающем токе статора cosφн = 0,8. Определить: 1) потребляемую двигателем из сети активную мощность P1 и ток Iн, суммарные потери мощности ∑ΔР, вращающий момент двигателя Мн при номинальной нагрузке; 2) пусковой ток Iп и пусковой момент Мп; максимальный момент Mmax , при котором двигатель выпадает из синхронизма.
- Трехфазный синхронный двигатель номинальной мощностью Рн = 575 кВт, числом полюсов 2р = 6 работает от сети промышленной частоты напряжением Uн = 6 кВ. Перегрузочная способность двигателя Мmax/Мн = 1,5 , кратность пускового тока Iп/Iн = 5, кратность пускового момента Mп/Mн = 1,4. Схема соединения обмотки статора – «звезда». В номинальном режиме работы двигатель имеет коэффициент полезного действия ηн = 93 %, коэффициент мощности при опережающем токе статора cosφн = 0,8. Определить: 1) потребляемую двигателем из сети активную мощность P1 и ток Iн, суммарные потери мощности ∑ΔР, вращающий момент двигателя Мн при номинальной нагрузке; 2) пусковой ток Iп и пусковой момент Мп; максимальный момент Mmax , при котором двигатель выпадает из синхронизма.
- Трехфазный синхронный двигатель (СД) имеет следующие номинальные данные: Рном = 275 кВт, Uном=3 кВ, cosφном = 0,8 (емк), ηном = 0,9. Определить частоту вращения номинальный момент, ток статора шестиполюсного СД. Построить качественную векторную диаграмму СД для этого режима. Отметить этот режим на угловой характеристике СД.
- Трехфазный синхронный двигатель (СД) имеет следующие номинальные данные: Рном = 275 кВт, Uном=3 кВ, cosφном = 0,8 (емк), ηном = 0,9. Определить частоту вращения номинальный момент, ток статора шестиполюсного СД. Построить качественную векторную диаграмму СД для этого режима. Отметить этот режим на угловой характеристике СД.
- Трехфазный синхронный двигатель, служит для привода компрессора и во время работы развивает на валу мощность, равную номинальной. Обмотка статора соединена звездой. Частота напряжения питающей сети - 50 Гц. Ток в обмотке возбуждения ротора установлен таким , что ЭДС фазы статора Е0 = 1,4Uф, где Uф – фазное напряжение статора. 1. Определить число пар полюсов ротора и номинальный ток в фазе статора. 2. Пренебрегая активным сопротивлением обмотки статора, построить векторную диаграмму фазы синхронного двигателя. 3. По векторной диаграмме определить величину угла рассогласования θ между векторами напряжения Uф и ЭДС Е0 и значение синхронного реактивного сопротивления машины. 4. Рассчитать коэффициент мощности промышленного предприятия, если задана суммарная активная мощность электроприемников предприятия без учета синхронного двигателя Рпр .
- Трехфазный синхронный двигатель, служит для привода компрессора и во время работы развивает на валу мощность, равную номинальной. Обмотка статора соединена звездой. Частота напряжения питающей сети - 50 Гц. Ток в обмотке возбуждения ротора установлен таким , что ЭДС фазы статора Е0 = 1,4Uф, где Uф – фазное напряжение статора. 1. Определить число пар полюсов ротора и номинальный ток в фазе статора. 2. Пренебрегая активным сопротивлением обмотки статора, построить векторную диаграмму фазы синхронного двигателя. 3. По векторной диаграмме определить величину угла рассогласования θ между векторами напряжения Uф и ЭДС Е0 и значение синхронного реактивного сопротивления машины. 4. Рассчитать коэффициент мощности промышленного предприятия, если задана суммарная активная мощность электроприемников предприятия без учета синхронного двигателя Рпр .
- Трехфазный синхронный генератор мощностью 20 квт, с cosφ = 0.8, напряжением 380 В при схеме соединения обмоток статора звездой желают использовать как однофазный генератор.Какие напряжения может иметь при этом генератор?
- Трехфазный синхронный генератор мощностью Sн = 330 кВА, напряжением Uн = 6,3 кВ при частоте тока f = 50 Гц и частоте вращения n = 1000 об/мин имеет коэффициент полезного действия ηн = 92 %. Генератор работает в номинальном режиме с коэффициентом мощности cosφн = 0.9. Схема соединения обмотки статора – «звезда». Определить: активную мощность генератора Рн, ток обмотки статора Iн, мощность приводного механизма Р1н, вращающий момент М1 при непосредственном соединении валов генератора и приводного механизма.
- Трехфазный синхронный генератор мощностью Sн = 330 кВА, напряжением Uн = 6,3 кВ при частоте тока f = 50 Гц и частоте вращения n = 1000 об/мин имеет коэффициент полезного действия ηн = 92 %. Генератор работает в номинальном режиме с коэффициентом мощности cosφн = 0.9. Схема соединения обмотки статора – «звезда». Определить: активную мощность генератора Рн, ток обмотки статора Iн, мощность приводного механизма Р1н, вращающий момент М1 при непосредственном соединении валов генератора и приводного механизма.
- Трехфазный синхронный генератор мощностью Sн = 500 кВА и номинальным напряжением U1н = 3,2 кВ работает с коэффициентом мощности cosφ1н = 1. Обмотка фазы статора соединена звездой. При этом частота вращения n1 = 600 об/мин, КПД генератора при номинальной нагрузке ηном = 92%. Требуется определить активную мощность генератора при номинальной нагрузке, ток в обмотке статора, требуемую первичному двигателю мощность и вращающий момент при непосредственном механическом соединении валов генератора и первичного двигателя
- Трехфазный синхронный генератор мощностью Sн = 500 кВА и номинальным напряжением U1н = 3,2 кВ работает с коэффициентом мощности cosφ1н = 1. Обмотка фазы статора соединена звездой. При этом частота вращения n1 = 600 об/мин, КПД генератора при номинальной нагрузке ηном = 92%. Требуется определить активную мощность генератора при номинальной нагрузке, ток в обмотке статора, требуемую первичному двигателю мощность и вращающий момент при непосредственном механическом соединении валов генератора и первичного двигателя
- Трехфазный синхронный двигатель включен в сеть напряжением 380 В и развивает на валу мощность 75 кВт. КПД двигателя – 92%, коэффициент мощности cosφ = 0.8. Определить реактивную составляющую потребляемого из сети тока.
- Трехфазный синхронный двигатель включен в сеть напряжением 380 В и развивает на валу мощность 75 кВт. КПД двигателя – 92%, коэффициент мощности cosφ = 0.8. Определить реактивную составляющую потребляемого из сети тока.
