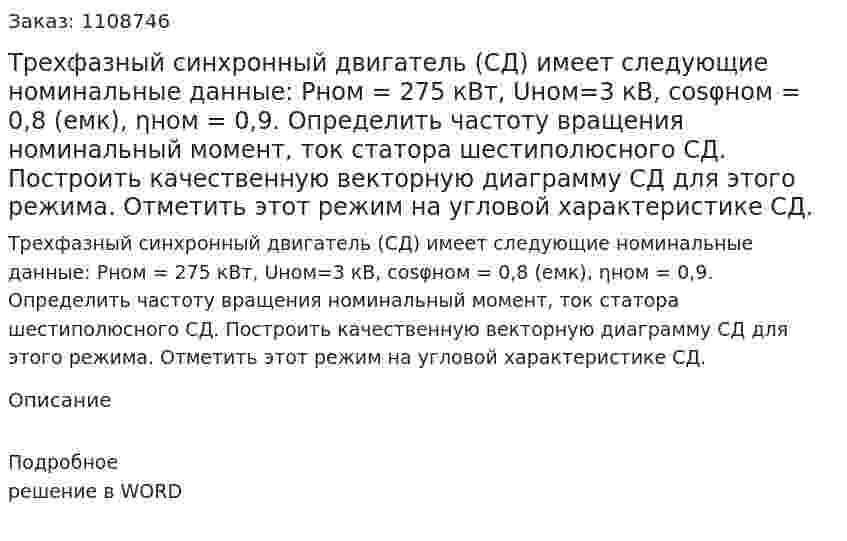

Трехфазный синхронный двигатель (СД) имеет следующие номинальные данные: Рном = 275 кВт, Uном=3 кВ, cosφном = 0,8 (емк), ηном = 0,9. Определить частоту вращения номинальный момент, ток статора шестиполюсного СД. Построить качественную векторную диаграмму СД для этого режима. Отметить этот режим на угловой характеристике СД.
Трехфазный синхронный двигатель (СД) имеет следующие номинальные данные: Рном = 275 кВт, Uном=3 кВ, cosφном = 0,8 (емк), ηном = 0,9. Определить частоту вращения номинальный момент, ток статора шестиполюсного СД. Построить качественную векторную диаграмму СД для этого режима. Отметить этот режим на угловой характеристике СД.
Описание
Подробное решение в WORD
- Трехфазный синхронный двигатель, служит для привода компрессора и во время работы развивает на валу мощность, равную номинальной. Обмотка статора соединена звездой. Частота напряжения питающей сети - 50 Гц. Ток в обмотке возбуждения ротора установлен таким , что ЭДС фазы статора Е0 = 1,4Uф, где Uф – фазное напряжение статора. 1. Определить число пар полюсов ротора и номинальный ток в фазе статора. 2. Пренебрегая активным сопротивлением обмотки статора, построить векторную диаграмму фазы синхронного двигателя. 3. По векторной диаграмме определить величину угла рассогласования θ между векторами напряжения Uф и ЭДС Е0 и значение синхронного реактивного сопротивления машины. 4. Рассчитать коэффициент мощности промышленного предприятия, если задана суммарная активная мощность электроприемников предприятия без учета синхронного двигателя Рпр .
- Трехфазный синхронный двигатель, служит для привода компрессора и во время работы развивает на валу мощность, равную номинальной. Обмотка статора соединена звездой. Частота напряжения питающей сети - 50 Гц. Ток в обмотке возбуждения ротора установлен таким , что ЭДС фазы статора Е0 = 1,4Uф, где Uф – фазное напряжение статора. 1. Определить число пар полюсов ротора и номинальный ток в фазе статора. 2. Пренебрегая активным сопротивлением обмотки статора, построить векторную диаграмму фазы синхронного двигателя. 3. По векторной диаграмме определить величину угла рассогласования θ между векторами напряжения Uф и ЭДС Е0 и значение синхронного реактивного сопротивления машины. 4. Рассчитать коэффициент мощности промышленного предприятия, если задана суммарная активная мощность электроприемников предприятия без учета синхронного двигателя Рпр .
- Трехфазный трансформатор
- Трехфазный трансформатор
- Трехфазный трансформатор
- Трехфазный трансформатор
- Трехфазный трансформатор 1 1) Привести схему соединения обмоток, вычертить диаграмму векторов ЭДС. Определить коэффициент трансформации. 2) Определить линейные токи обмоток высокого и низкого напряжения. 3) Рассчитать и построить зависимость КПД от загрузки при заданных cosφ1 (tgφ1); cosφ2 (tgφ2) нагрузки. Значение β принять: 0; 0,4; 0,6; 0,8; 1, βопт . Сделать выводы. 4) Определить загрузку трансформатора при их параллельной работе. Трехфазный трансформатор 2 1) Определить коэффициент трансформации. 2) Определить параметры схемы замещения и изобразить схему. 3) Рассчитать зависимость КПД от нагрузки η=f(β), где коэффициент нагрузки β = S/Sн . Определить максимальное значение КПД η. 4) Рассчитать зависимость изменения напряжения на зажимах вторичной обмотки от характера нагрузки, т.е. ΔU = f(β) при номинальном токе. 5) Установить распределение нагрузки между трансформаторами одинаковой мощности если напряжение короткого замыкания второго трансформатора на 10% больше первого (указанного в исходных данных), а нагрузка равна сумме номинальных мощностей обоих трансформаторов.
- Трехфазный синхронный двигатель включен в сеть напряжением 380 В и развивает на валу мощность 75 кВт. КПД двигателя – 92%, коэффициент мощности cosφ = 0.8. Определить реактивную составляющую потребляемого из сети тока.
- Трехфазный синхронный двигатель включен в сеть напряжением 380 В и развивает на валу мощность 75 кВт. КПД двигателя – 92%, коэффициент мощности cosφ = 0.8. Определить реактивную составляющую потребляемого из сети тока.
- Трехфазный синхронный двигатель нагружен постоянным моментом, равным номинальному. В первоначальном режиме ток возбуждения машины был равен 1,4 Iво, затем его увеличили и коэффициент мощности стал равным 0,9 при опережающем токе статора. Номинальные данные двигателя: номинальная мощность Рном = 4000 кВт, номинальное напряжение Uном = 6 Кв, номинальный ток Iном = 443 А, число полюсов 2р = 2, синхронное сопротивление Х = 9,75 Ом, отношение Мmax/Мном = 2,2 (при токе возбуждения Iв = Iво э.д.с. фазы обмотки статора Е0 = Uф.ном). Построить угловые характеристики и векторные диаграммы для двух режимов возбуждения. Отметить на характеристиках рабочие точки.
- Трехфазный синхронный двигатель нагружен постоянным моментом, равным номинальному. В первоначальном режиме ток возбуждения машины был равен 1,4 Iво, затем его увеличили и коэффициент мощности стал равным 0,9 при опережающем токе статора. Номинальные данные двигателя: номинальная мощность Рном = 4000 кВт, номинальное напряжение Uном = 6 Кв, номинальный ток Iном = 443 А, число полюсов 2р = 2, синхронное сопротивление Х = 9,75 Ом, отношение Мmax/Мном = 2,2 (при токе возбуждения Iв = Iво э.д.с. фазы обмотки статора Е0 = Uф.ном). Построить угловые характеристики и векторные диаграммы для двух режимов возбуждения. Отметить на характеристиках рабочие точки.
- Трехфазный синхронный двигатель номинальной мощностью Рн = 575 кВт, числом полюсов 2р = 6 работает от сети промышленной частоты напряжением Uн = 6 кВ. Перегрузочная способность двигателя Мmax/Мн = 1,5 , кратность пускового тока Iп/Iн = 5, кратность пускового момента Mп/Mн = 1,4. Схема соединения обмотки статора – «звезда». В номинальном режиме работы двигатель имеет коэффициент полезного действия ηн = 93 %, коэффициент мощности при опережающем токе статора cosφн = 0,8. Определить: 1) потребляемую двигателем из сети активную мощность P1 и ток Iн, суммарные потери мощности ∑ΔР, вращающий момент двигателя Мн при номинальной нагрузке; 2) пусковой ток Iп и пусковой момент Мп; максимальный момент Mmax , при котором двигатель выпадает из синхронизма.
- Трехфазный синхронный двигатель номинальной мощностью Рн = 575 кВт, числом полюсов 2р = 6 работает от сети промышленной частоты напряжением Uн = 6 кВ. Перегрузочная способность двигателя Мmax/Мн = 1,5 , кратность пускового тока Iп/Iн = 5, кратность пускового момента Mп/Mн = 1,4. Схема соединения обмотки статора – «звезда». В номинальном режиме работы двигатель имеет коэффициент полезного действия ηн = 93 %, коэффициент мощности при опережающем токе статора cosφн = 0,8. Определить: 1) потребляемую двигателем из сети активную мощность P1 и ток Iн, суммарные потери мощности ∑ΔР, вращающий момент двигателя Мн при номинальной нагрузке; 2) пусковой ток Iп и пусковой момент Мп; максимальный момент Mmax , при котором двигатель выпадает из синхронизма.
- Трехфазный синхронный двигатель (СД) имеет следующие номинальные данные: Рном = 275 кВт, Uном=3 кВ, cosφном = 0,8 (емк), ηном = 0,9. Определить частоту вращения номинальный момент, ток статора шестиполюсного СД. Построить качественную векторную диаграмму СД для этого режима. Отметить этот режим на угловой характеристике СД.
