Трехфазный трансформатор
Трехфазный трансформатор
Описание

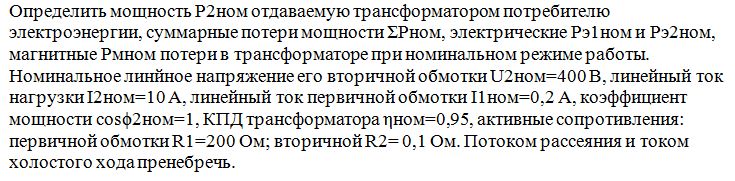

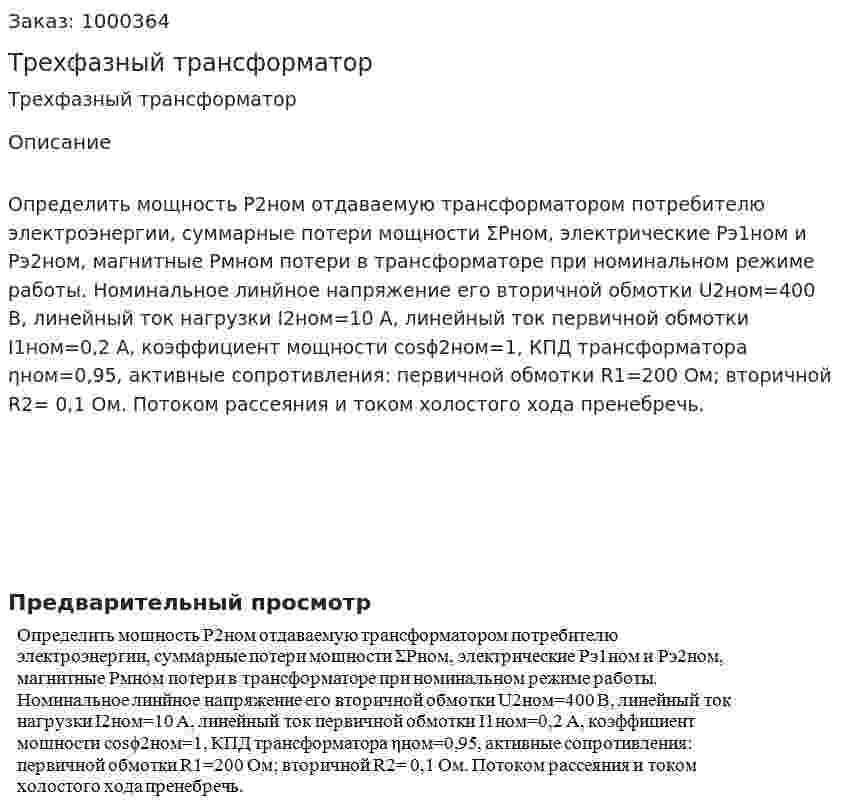

Определить мощность P2ном отдаваемую трансформатором потребителю электроэнергии, суммарные потери мощности ΣPном, электрические Pэ1ном и Рэ2ном, магнитные Рмном потери в трансформаторе при номинальном режиме работы. Номинальное линйное напряжение его вторичной обмотки U2ном=400 В, линейный ток нагрузки I2ном=10 А, линейный ток первичной обмотки I1ном=0,2 А, коэффициент мощности cosϕ2ном=1, КПД трансформатора ηном=0,95, активные сопротивления: первичной обмотки R1=200 Ом; вторичной R2= 0,1 Ом. Потоком рассеяния и током холостого хода пренебречь.
- Трехфазный трансформатор 1 1) Привести схему соединения обмоток, вычертить диаграмму векторов ЭДС. Определить коэффициент трансформации. 2) Определить линейные токи обмоток высокого и низкого напряжения. 3) Рассчитать и построить зависимость КПД от загрузки при заданных cosφ1 (tgφ1); cosφ2 (tgφ2) нагрузки. Значение β принять: 0; 0,4; 0,6; 0,8; 1, βопт . Сделать выводы. 4) Определить загрузку трансформатора при их параллельной работе. Трехфазный трансформатор 2 1) Определить коэффициент трансформации. 2) Определить параметры схемы замещения и изобразить схему. 3) Рассчитать зависимость КПД от нагрузки η=f(β), где коэффициент нагрузки β = S/Sн . Определить максимальное значение КПД η. 4) Рассчитать зависимость изменения напряжения на зажимах вторичной обмотки от характера нагрузки, т.е. ΔU = f(β) при номинальном токе. 5) Установить распределение нагрузки между трансформаторами одинаковой мощности если напряжение короткого замыкания второго трансформатора на 10% больше первого (указанного в исходных данных), а нагрузка равна сумме номинальных мощностей обоих трансформаторов.
- Трехфазный трансформатор 1 1) Привести схему соединения обмоток, вычертить диаграмму векторов ЭДС. Определить коэффициент трансформации. 2) Определить линейные токи обмоток высокого и низкого напряжения. 3) Рассчитать и построить зависимость КПД от загрузки при заданных cosφ1 (tgφ1); cosφ2 (tgφ2) нагрузки. Значение β принять: 0; 0,4; 0,6; 0,8; 1, βопт . Сделать выводы. 4) Определить загрузку трансформатора при их параллельной работе. Трехфазный трансформатор 2 1) Определить коэффициент трансформации. 2) Определить параметры схемы замещения и изобразить схему. 3) Рассчитать зависимость КПД от нагрузки η=f(β), где коэффициент нагрузки β = S/Sн . Определить максимальное значение КПД η. 4) Рассчитать зависимость изменения напряжения на зажимах вторичной обмотки от характера нагрузки, т.е. ΔU = f(β) при номинальном токе. 5) Установить распределение нагрузки между трансформаторами одинаковой мощности если напряжение короткого замыкания второго трансформатора на 10% больше первого (указанного в исходных данных), а нагрузка равна сумме номинальных мощностей обоих трансформаторов.
- Трёхфазный трансформатор имеет номинальную мощность Sном=50 кВа, номинальные напряжения U1ном=6000 В и U2ном=525 В. Частота питающего напряжения f=50 Гц. Определить к.п.д. трансформатора (в процентах) при коэффициенте загрузки β=1, если cosφ2=1, потери холостого хода при номинальном напряжении Р0=350 Вт, а потери короткого замыкания Рк=1325 Вт. Запись ответа: ХХ,Х Е Где ХХ,Х - цифровое значение, Е - единица измерения
- Трёхфазный трансформатор имеет номинальную мощность Sном=50 кВа, номинальные напряжения U1ном=6000 В и U2ном=525 В. Частота питающего напряжения f=50 Гц. Определить к.п.д. трансформатора (в процентах) при коэффициенте загрузки β=1, если cosφ2=1, потери холостого хода при номинальном напряжении Р0=350 Вт, а потери короткого замыкания Рк=1325 Вт. Запись ответа: ХХ,Х Е Где ХХ,Х - цифровое значение, Е - единица измерения
- Трехфазный трансформатор имеет номинальную мощность Sн, первичное номинальное линейное напряжение U1н, вторичное линейное напряжение холостого хода U2х, напряжение uk % и мощность Pk номинального короткого замыкания, мощность холостого хода Pх. Ток холостого хода составляет k процентов от номинального тока. Определить коэффициент мощности холостого хода cosφ0, сопротивления первичной и вторичной обмоток R1, X1, R2, X2, расчетные сопротивления Zm, Rm, Xm. Построить внешнюю характеристику U2 = f2(β) и зависимость КПД от нагрузки η = f2( β) при β = 0.25; 0.5; 0,75; 1,0; 1,25 и cosφ2 =0,8. Нарисовать Т-образную схему замещения трансформатора. Вариант 4
- Трехфазный трансформатор имеет номинальную мощность Sн, первичное номинальное линейное напряжение U1н, вторичное линейное напряжение холостого хода U2х, напряжение uk % и мощность Pk номинального короткого замыкания, мощность холостого хода Pх. Ток холостого хода составляет k процентов от номинального тока. Определить коэффициент мощности холостого хода cosφ0, сопротивления первичной и вторичной обмоток R1, X1, R2, X2, расчетные сопротивления Zm, Rm, Xm. Построить внешнюю характеристику U2 = f2(β) и зависимость КПД от нагрузки η = f2( β) при β = 0.25; 0.5; 0,75; 1,0; 1,25 и cosφ2 =0,8. Нарисовать Т-образную схему замещения трансформатора. Вариант 4
- Трехфазный трансформатор имеет следующие данные: Sном = 100 кВА – номинальная мощность, UIном = 660 В – номинальное напряжение на зажимах первичных обмоток, U2ном = 230 В - номинальное напряжение на зажимах вторичных обмоток, Pст = 500 Вт – потери мощности в стали трансформатора, Pо.ном = 1500 Вт – потери мощности в обмотках при номинальном токе в них. Первичные и вторичные обмотки трансформатора соединены в звезду. От трансформатора потребляется активная мощность P2 = 60 кВт при коэффициенте мощности cosφ2 = 0,8. Определить: 1. К – линейный коэффициент трансформации. 2. IIном, I2ном – номинальные токи в первичных и вторичных обмотках трансформатора. 3. Кнг – коэффициент нагрузки. 4. II, I2 – токи в первичных и вторичных обмотках трансформатора при фактической нагрузке. 5. ∑ Pном – суммарные потери мощности при номинальной нагрузке трансформатора. 6. ∑ P – суммарные потери мощности при фактической нагрузке трансформатора. 7. ηном - коэффициент полезного действия при номинальной нагрузке трансформатора. 8. η - коэффициент полезного действия при фактической нагрузке трансформатора.
- Трехфазный синхронный двигатель (СД) имеет следующие номинальные данные: Рном = 275 кВт, Uном=3 кВ, cosφном = 0,8 (емк), ηном = 0,9. Определить частоту вращения номинальный момент, ток статора шестиполюсного СД. Построить качественную векторную диаграмму СД для этого режима. Отметить этот режим на угловой характеристике СД.
- Трехфазный синхронный двигатель (СД) имеет следующие номинальные данные: Рном = 275 кВт, Uном=3 кВ, cosφном = 0,8 (емк), ηном = 0,9. Определить частоту вращения номинальный момент, ток статора шестиполюсного СД. Построить качественную векторную диаграмму СД для этого режима. Отметить этот режим на угловой характеристике СД.
- Трехфазный синхронный двигатель, служит для привода компрессора и во время работы развивает на валу мощность, равную номинальной. Обмотка статора соединена звездой. Частота напряжения питающей сети - 50 Гц. Ток в обмотке возбуждения ротора установлен таким , что ЭДС фазы статора Е0 = 1,4Uф, где Uф – фазное напряжение статора. 1. Определить число пар полюсов ротора и номинальный ток в фазе статора. 2. Пренебрегая активным сопротивлением обмотки статора, построить векторную диаграмму фазы синхронного двигателя. 3. По векторной диаграмме определить величину угла рассогласования θ между векторами напряжения Uф и ЭДС Е0 и значение синхронного реактивного сопротивления машины. 4. Рассчитать коэффициент мощности промышленного предприятия, если задана суммарная активная мощность электроприемников предприятия без учета синхронного двигателя Рпр .
- Трехфазный синхронный двигатель, служит для привода компрессора и во время работы развивает на валу мощность, равную номинальной. Обмотка статора соединена звездой. Частота напряжения питающей сети - 50 Гц. Ток в обмотке возбуждения ротора установлен таким , что ЭДС фазы статора Е0 = 1,4Uф, где Uф – фазное напряжение статора. 1. Определить число пар полюсов ротора и номинальный ток в фазе статора. 2. Пренебрегая активным сопротивлением обмотки статора, построить векторную диаграмму фазы синхронного двигателя. 3. По векторной диаграмме определить величину угла рассогласования θ между векторами напряжения Uф и ЭДС Е0 и значение синхронного реактивного сопротивления машины. 4. Рассчитать коэффициент мощности промышленного предприятия, если задана суммарная активная мощность электроприемников предприятия без учета синхронного двигателя Рпр .
- Трехфазный трансформатор
- Трехфазный трансформатор
- Трехфазный трансформатор
