Заказ: 1111363

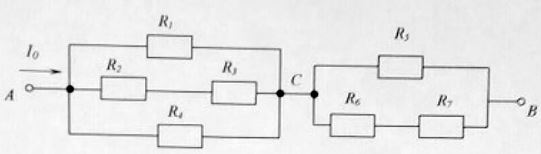

Цепь постоянного тока состоит из нескольких сопротивлений, включенных смешанно. В таблице, кроме всех сопротивлений, заданы в зависимости от варианта, либо приложенное напряжение UAB, либо ток I0 Определить: 1) Эквивалентное сопротивление цепи относительно зажимов АВ 2) Ток, проходящий через каждое сопротивление 3) Напряжение на каждом сопротивлении. Вариант 3 Дано: R1 = ∞, R2 = 4 Ом, R3 = 16 Ом, R4 = 5 Ом, R5 = 4 Ом, R6 = 3 Ом, R7 = 1 Ом I0 = 6 A
Цепь постоянного тока состоит из нескольких сопротивлений, включенных смешанно. В таблице, кроме всех сопротивлений, заданы в зависимости от варианта, либо приложенное напряжение UAB, либо ток I0 Определить: 1) Эквивалентное сопротивление цепи относительно зажимов АВ 2) Ток, проходящий через каждое сопротивление 3) Напряжение на каждом сопротивлении. Вариант 3 Дано: R1 = ∞, R2 = 4 Ом, R3 = 16 Ом, R4 = 5 Ом, R5 = 4 Ом, R6 = 3 Ом, R7 = 1 Ом I0 = 6 A
Описание
Подробное решение в WORD
