Ирина Эланс
Заказ: 1149436

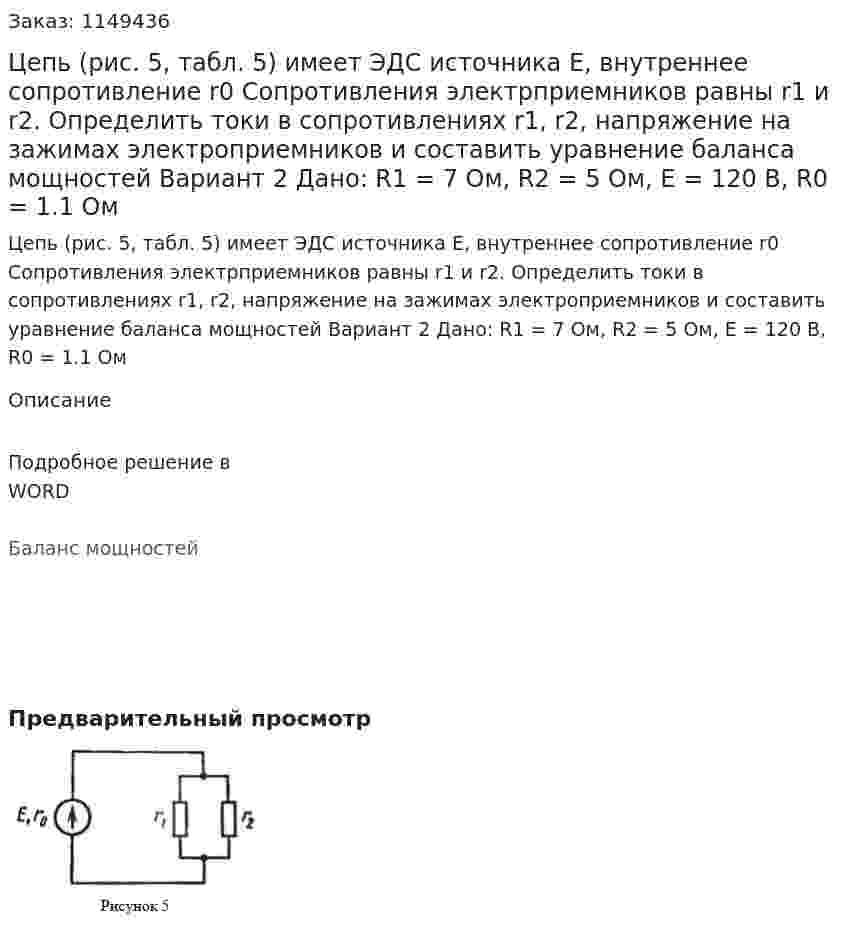

Цепь (рис. 5, табл. 5) имеет ЭДС источника E, внутреннее сопротивление r0 Сопротивления электрприемников равны r1 и r2. Определить токи в сопротивлениях r1, r2, напряжение на зажимах электроприемников и составить уравнение баланса мощностей Вариант 2 Дано: R1 = 7 Ом, R2 = 5 Ом, E = 120 В, R0 = 1.1 Ом
Цепь (рис. 5, табл. 5) имеет ЭДС источника E, внутреннее сопротивление r0 Сопротивления электрприемников равны r1 и r2. Определить токи в сопротивлениях r1, r2, напряжение на зажимах электроприемников и составить уравнение баланса мощностей Вариант 2 Дано: R1 = 7 Ом, R2 = 5 Ом, E = 120 В, R0 = 1.1 Ом
Описание
Подробное решение в WORD
Баланс мощностей
