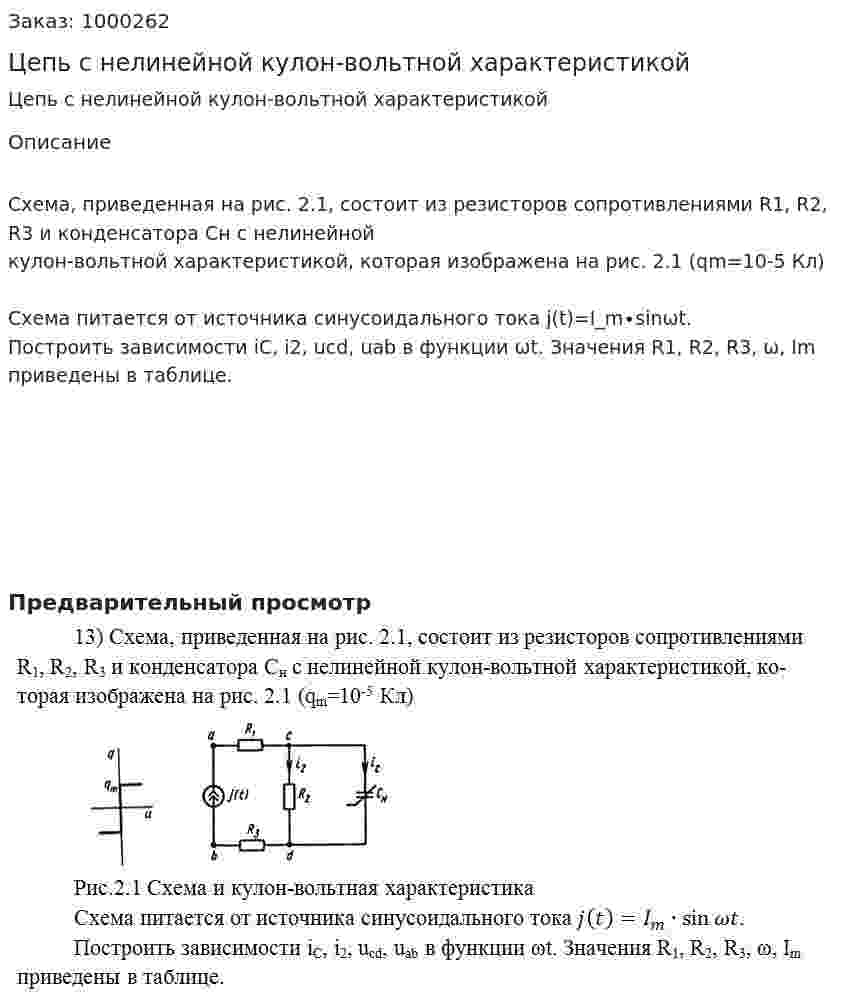

Цепь с нелинейной кулон-вольтной характеристикой
Цепь с нелинейной кулон-вольтной характеристикой
Описание

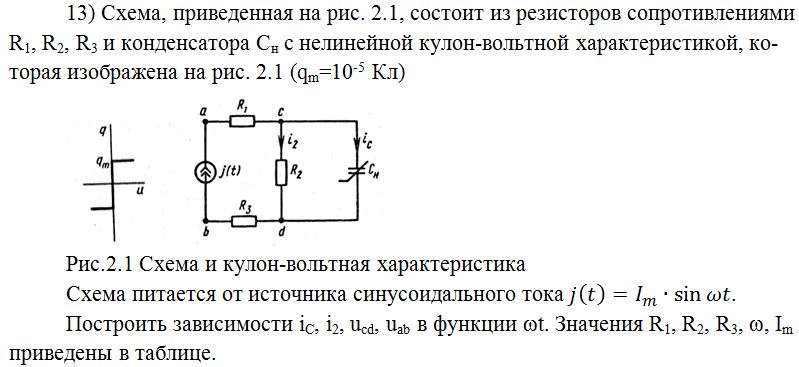

Схема, приведенная на рис. 2.1, состоит из резисторов сопротивлениями R1, R2, R3 и конденсатора Cн с нелинейной кулон-вольтной характеристикой, которая изображена на рис. 2.1 (qm=10-5 Кл)
Схема питается от источника синусоидального тока j(t)=I_m∙sinωt.
Построить зависимости iC, i2, ucd, uab в функции ωt. Значения R1, R2, R3, ω, Im приведены в таблице.
