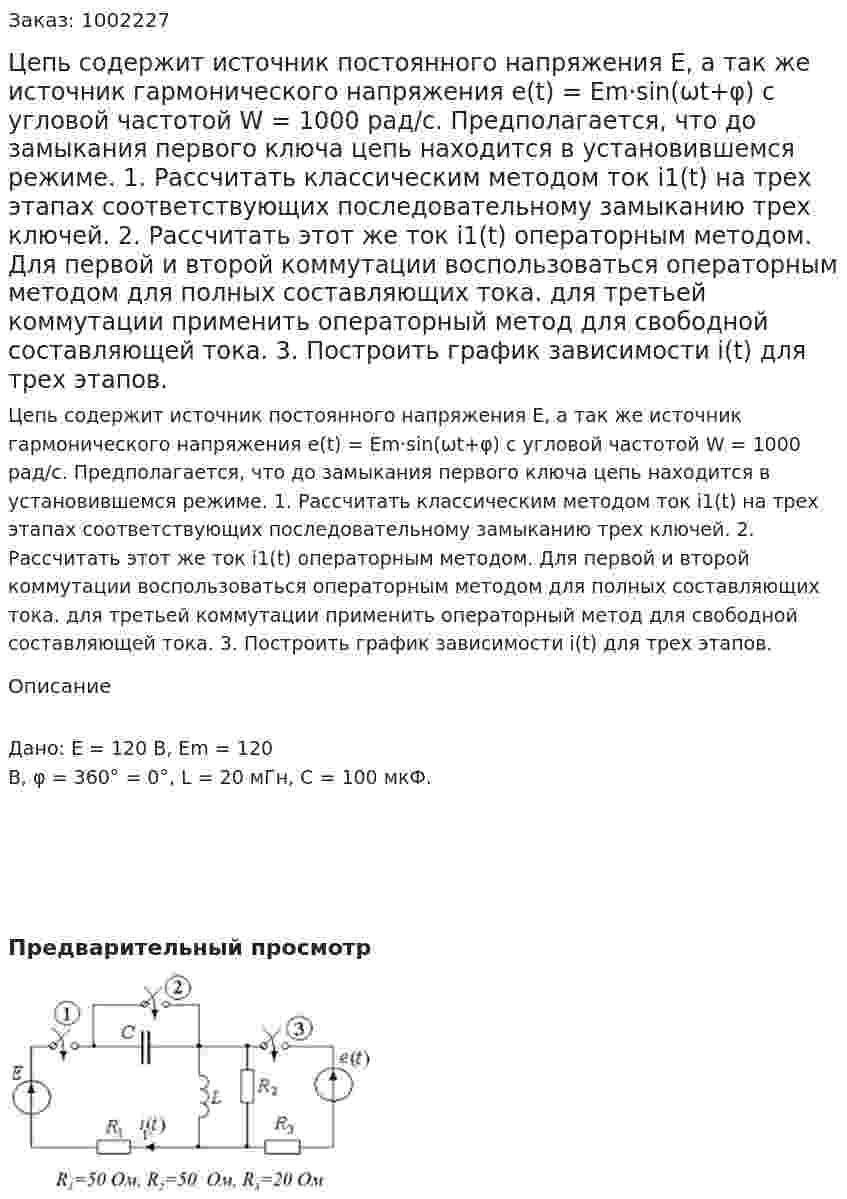

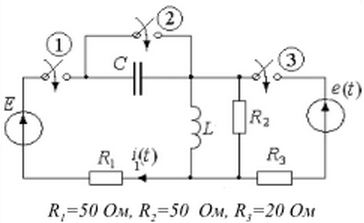

Цепь содержит источник постоянного напряжения Е, а так же источник гармонического напряжения e(t) = Em·sin(ωt+φ) с угловой частотой W = 1000 рад/с. Предполагается, что до замыкания первого ключа цепь находится в установившемся режиме. 1. Рассчитать классическим методом ток i1(t) на трех этапах соответствующих последовательному замыканию трех ключей. 2. Рассчитать этот же ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. для третьей коммутации применить операторный метод для свободной составляющей тока. 3. Построить график зависимости i(t) для трех этапов.
Цепь содержит источник постоянного напряжения Е, а так же источник гармонического напряжения e(t) = Em·sin(ωt+φ) с угловой частотой W = 1000 рад/с. Предполагается, что до замыкания первого ключа цепь находится в установившемся режиме. 1. Рассчитать классическим методом ток i1(t) на трех этапах соответствующих последовательному замыканию трех ключей. 2. Рассчитать этот же ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. для третьей коммутации применить операторный метод для свободной составляющей тока. 3. Построить график зависимости i(t) для трех этапов.
Описание
Дано: Е = 120 В, Еm = 120 В, φ = 360° = 0°, L = 20 мГн, C = 100 мкФ.
- Цепь содержит резисторы R1 = 1 кОм, R2 = 1 кОм, R3 = 1 кОм, емкость С = 10 нФ и источник постоянного напряжения Е = 5 В. В момент t = 0 происходит замыкание ключа К и в цепи возникает переходной процесс. Требуется: рассчитать основные характеристики процесса; получить выражения для токов i2(t), i3(t) и напряжения uС(t) классическим методом; построить графики указанных токов и напряжения; рассчитать ток i2(t) операторным методом
- Цепь содержит резисторы R1 = 1 кОм, R2 = 1 кОм, R3 = 1 кОм, емкость С = 10 нФ и источник постоянного напряжения Е = 5 В. В момент t = 0 происходит замыкание ключа К и в цепи возникает переходной процесс. Требуется: рассчитать основные характеристики процесса; получить выражения для токов i2(t), i3(t) и напряжения uС(t) классическим методом; построить графики указанных токов и напряжения; рассчитать ток i2(t) операторным методом
- Цепь содержит шесть ветвей, в каждой из которых имеется по одному источнику ЭДС и резистору. В таблице даны параметры всех элементов. Составить и решить систему уравнений Кирхгофа.Определить мощности, вырабатываемые всеми источниками и потребляемые нагрузкой, составить баланс мощностей. При этом следует учесть, что если направление тока ЭДС и тока через источник противоположны, то источник работает в режиме потребителя, его мощность отрицательна. Для произвольного контура, содержащего не менее двух ЭДС построить векторную диаграмму Решение выполняется в пакете MathCad Вариант 9
- Цепь содержит шесть ветвей, в каждой из которых имеется по одному источнику ЭДС и резистору. В таблице даны параметры всех элементов. Составить и решить систему уравнений Кирхгофа.Определить мощности, вырабатываемые всеми источниками и потребляемые нагрузкой, составить баланс мощностей. При этом следует учесть, что если направление тока ЭДС и тока через источник противоположны, то источник работает в режиме потребителя, его мощность отрицательна. Для произвольного контура, содержащего не менее двух ЭДС построить векторную диаграмму Решение выполняется в пакете MathCad Вариант 9
- Цепь состоит из двух источников переменной ЭДС с равными частотами, к которым подключены несколько резисторов, конденсаторов и катушек индуктивности. Определить комплексы потенциалов всех точек цепи, отложить их на комплексной плоскости, построить потенциальную диаграмму.(ЭДС задаётся в показательной форме записи). Вариант 9
- Цепь состоит из двух источников переменной ЭДС с равными частотами, к которым подключены несколько резисторов, конденсаторов и катушек индуктивности. Определить комплексы потенциалов всех точек цепи, отложить их на комплексной плоскости, построить потенциальную диаграмму.(ЭДС задаётся в показательной форме записи). Вариант 9
- Цепь состоит из двух параллельно соединенных резисторов сопротивлением 10 Ом каждый, и по одному из резисторов проходит ток 1 А. Чему будет равен этот ток при обрыве цепи другого резистора, если внутреннее сопротивление источника 1 Ом?
- Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов. Вариант 6 группа 4Дано: L=200 мГн; C=100 мкФ; E=10N=10·4=40 В; r1=10 Ом; r2=15 Ом; r3=20 Ом; r4=15 Ом;
- Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов. Вариант 6 группа 4Дано: L=200 мГн; C=100 мкФ; E=10N=10·4=40 В; r1=10 Ом; r2=15 Ом; r3=20 Ом; r4=15 Ом;
- Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов.Вариант 7 Номер группы N=5Дано: L=200 мГн; C=100 мкФ; E=10N=10·5=50 В; r1=5 Ом; r2=10 Ом; r3=15 Ом; r4=20 Ом;
- Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов.Вариант 7 Номер группы N=5Дано: L=200 мГн; C=100 мкФ; E=10N=10·5=50 В; r1=5 Ом; r2=10 Ом; r3=15 Ом; r4=20 Ом;
- Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов. Вариант 9 группа 4
- Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов. Вариант 9 группа 4
- Цепь содержит источник постоянного напряжения Е, а так же источник гармонического напряжения e(t) = Em·sin(ωt+φ) с угловой частотой W = 1000 рад/с. Предполагается, что до замыкания первого ключа цепь находится в установившемся режиме. 1. Рассчитать классическим методом ток i1(t) на трех этапах соответствующих последовательному замыканию трех ключей. 2. Рассчитать этот же ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. для третьей коммутации применить операторный метод для свободной составляющей тока. 3. Построить график зависимости i(t) для трех этапов.
